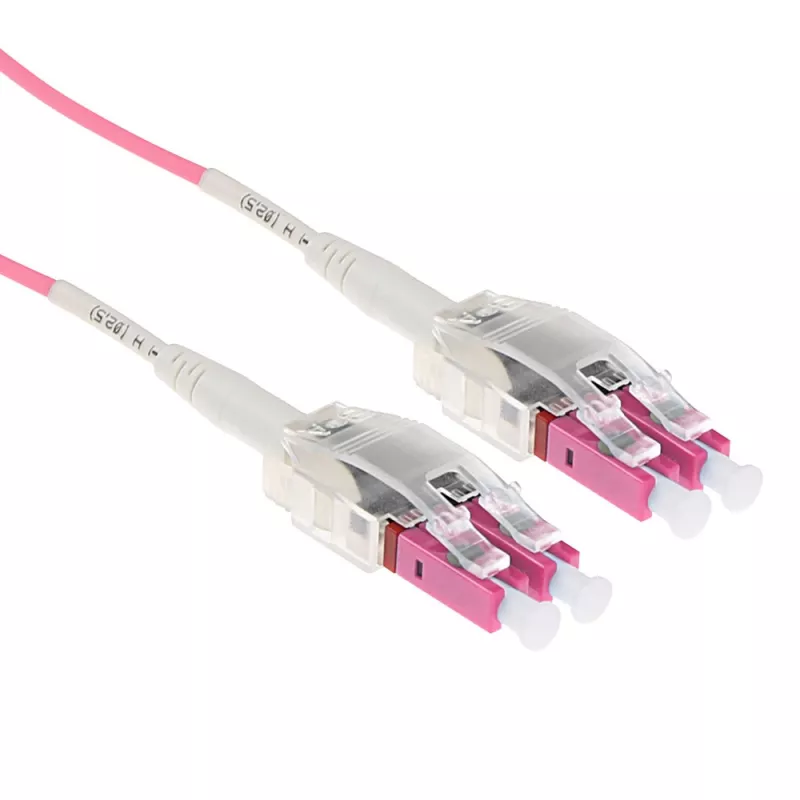

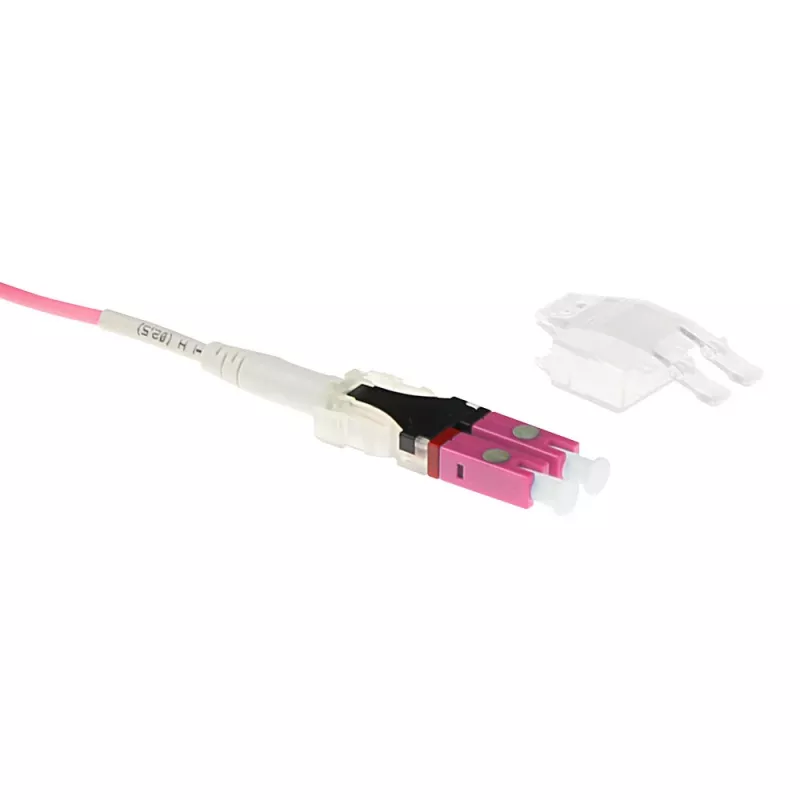

ACT 17-metrowy kabel światłowodowy wielomodowy 50/125 OM4 Polarity Twist ze złączami LC

Kabel światłowodowy ACT 17-metrowy wielomodowy 50/125 OM4 ze złączami LC został zaprojektowany do środowisk sieciowych o dużej gęstości, które wymagają niezawodnej transmisji danych na krótkie odległości. Kabel wykorzystuje wielomodowe włókno OM4 z rdzeniem 50 µm, zoptymalizowane pod kątem wysokiej przepustowości i zmniejszonej dyspersji modalnej, w połączeniu z zakończeniami LC, aby zapewnić kompaktowe, niezawodne połączenia dla przełączników, transceiverów i paneli krosowych. Konstrukcja z odwróconą polaryzacją upraszcza prowadzenie kabli i zarządzanie połączeniami w szafach rack i szafkach, zachowując integralność sygnału na długości 17 m.

Zalety

Ten wielomodowy kabel OM4 zapewnia stałą wydajność dla łączy 10 Gbit/s i szybszych na krótkich dystansach dzięki geometrii 50/125 µm i zoptymalizowanej klasie OM4. Złącza LC oferują mały rozmiar i niezawodne łączenie w scenariuszach o dużej gęstości połączeń. Długość 17 m pokrywa typowe odległości między szafami rack oraz między urządzeniami, nie wprowadzając zbędnego luzu. Konstrukcja z odwróconą polaryzacją zmniejsza potrzebę stosowania dodatkowych adapterów lub ponownego zarabiania podczas instalacji i pomaga utrzymać prawidłową orientację kanałów w konfiguracjach optyki równoległej.

Zastosowanie

• Połączenia między szafami rack w centrach danych
• Połączenia między przełącznikami a transceiverami (moduły SFP+/QSFP)
• Łącza między panelami krosowymi a sprzętem aktywnym w sieciach korporacyjnych
• Łącza optyczne krótkiego zasięgu w serwerowniach i pomieszczeniach telekomunikacyjnych

Kluczowe specyfikacje

• Rodzaj włókna: Wielomodowe OM4
• Średnica rdzenia/płaszcza: 50/125 µm
• Typ złącza: LC na LC
• Długość kabla: 17 m
• Polaryzacja: Konstrukcja z odwróconą polaryzacją ułatwiająca prowadzenie
• Zastosowanie: Łącza optyczne krótkiego zasięgu o wysokiej przepustowości

Jak używać

Zlokalizuj wymagane porty w urządzeniach sieciowych lub panelach krosowych i poprowadź kabel przez odpowiednie kanały do zarządzania okablowaniem, unikając ciasnych zagięć poniżej minimalnego promienia gięcia włókna. Włóż złącza LC do odpowiednich portów LC, aż zatrzasną się na miejscu, zapewniając prawidłowe dopasowanie par nadawczych i odbiorczych. W przypadku korzystania z modułów optyki równoległej sprawdź polaryzację przed włączeniem sprzętu. Unikaj ciągnięcia za płaszcz włókna; podczas ustawiania kabla używaj korpusu złącza lub punktów odciążających.

Zalecenia

Zachowuj promienie gięcia powyżej minimalnych wartości zalecanych przez producenta, utrzymuj złącza wolne od kurzu, stosując zatyczki ochronne do momentu instalacji, oraz przeprowadzaj inspekcję i czyszczenie powierzchni czołowych przed połączeniem, aby zapewnić optymalną jakość sygnału. Nieużywane odcinki kabla przechowuj luźno zwinięte i unikaj ciasnych załamań; w przypadku łączy krytycznych po instalacji wykonaj pomiar tłumienności wtrąceniowej i odbiciowej, aby potwierdzić parametry łącza.
