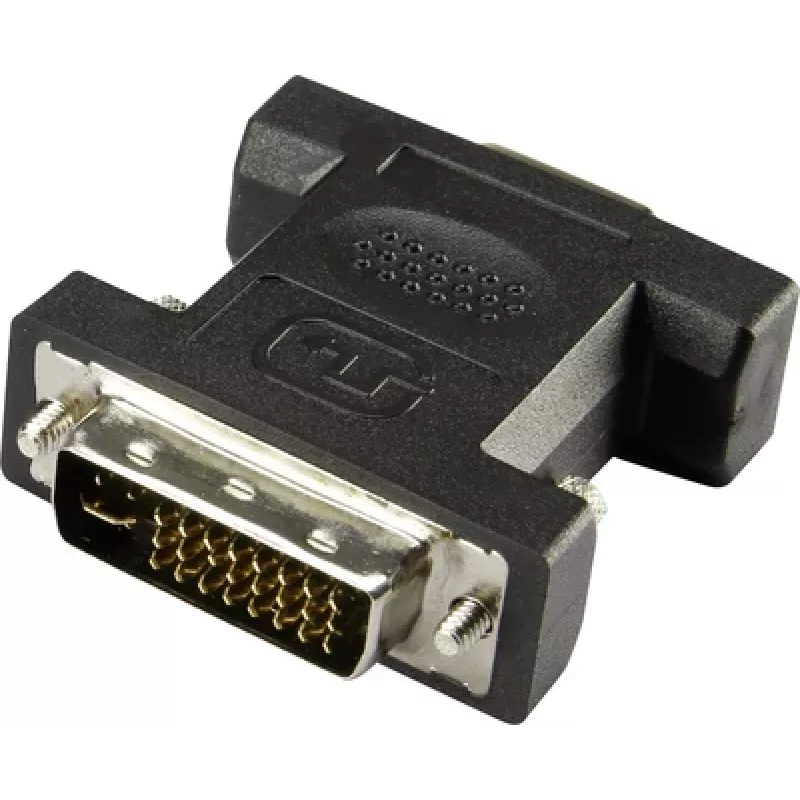

Adapter wyświetlacza Renkforce 1404074 DVI-I Dual Link (męski) na adapter kablowya VGA HD-15

Adapter wyświetlacza Renkforce 1404074 konwertuje męskie wyjście DVI-I Dual Link na złącze VGA HD-15, umożliwiając fizyczne połączenie między urządzeniami z kombinowanymi cyfrowo-analogowymi wyjściami DVI a analogowymi wyświetlaczami lub projektorami VGA. adapter kablowya został zaprojektowany do przesyłania analogowego sygnału VGA dostępnego w portach DVI-I, umożliwiając transmisję wideo do starszych monitorów i sprzętu prezentacyjnego korzystającego ze standardowego 15-pinowego interfejsu VGA. Kompaktowy adapter w formie kabla zapewnia proste rozwiązanie w środowiskach, w których źródło DVI-I musi sterować wyświetlaczem analogowym bez zmiany źródła lub wyświetlacza.

Zalety

Ten adapter obsługuje analogowy sygnał VGA obecny w wyjściach DVI-I Dual Link, zapewniając bezpośrednią kompatybilność z wyświetlaczami i projektorami VGA bez aktywnej konwersji sygnału. Jego prosta forma kabla jest lekka i łatwa do prowadzenia w instalacjach lub konfiguracjach przenośnych. Adapter nie wymaga zewnętrznego zasilania ani sterowników i zapewnia natychmiastowe fizyczne połączenie między źródłem DVI-I a odbiornikiem VGA HD-15.

Odpowiedni do

• Podłączania wyjścia DVI-I Dual Link w komputerze lub karcie graficznej do monitora VGA
• Sterowania projektorami VGA z laptopów lub komputerów stacjonarnych wyposażonych w DVI-I podczas prezentacji
• Integracji starszych wyświetlaczy VGA w instalacjach z mieszanym sprzętem
• Tymczasowych lub przenośnych połączeń w klasach, salach konferencyjnych i na stoiskach targowych

Kluczowe specyfikacje

• Złącze A: DVI-I Dual Link, męskie, przenosi sygnały analogowe i cyfrowe; tutaj używane do analogowego wyprowadzenia VGA
• Złącze B: HD-15 (VGA), żeńskie 15-pinowe złącze analogowe VGA
• Typ kabla: krótki adapter kablowya zaprojektowany do bezpośredniego przesyłu sygnału
• Obsługiwany typ sygnału: analogowe wideo RGB z analogowych pinów DVI-I do VGA
• Zasilanie: pasywne, nie wymaga zewnętrznego zasilania

Jak używać

Podłącz męską końcówkę DVI-I do wyjścia DVI-I Dual Link urządzenia źródłowego, upewniając się, że złącze jest w pełni osadzone. Podłącz końcówkę VGA HD-15 do wejścia VGA monitora lub projektora i zabezpiecz śruby radełkowane, jeśli są obecne, aby zapobiec przypadkowemu rozłączeniu. Ustaw wejście wyświetlacza w monitorze lub projektorze na VGA i skonfiguruj ustawienia wyświetlania urządzenia źródłowego zgodnie z potrzebami dotyczącymi rozdzielczości i częstotliwości odświeżania. Ponieważ adapter przesyła tylko sygnał analogowy, upewnij się, że port DVI źródła udostępnia piny analogowe (DVI-I); wyjście wyłącznie DVI-D nie dostarczy sygnału VGA.

Zalecenia

Używaj tego pasywnego adaptera, gdy źródło wideo dostarcza sygnał analogowy przez złącze DVI-I, a urządzenie docelowe akceptuje VGA. Aby uzyskać optymalną jakość obrazu, dopasuj ustawienia rozdzielczości i częstotliwości odświeżania między źródłem a wyświetlaczem i unikaj używania tego adaptera do wyłącznie cyfrowych wyjść DVI. W przypadku długich ciągów kablowych lub przy podłączaniu do wyświetlaczy wyłącznie cyfrowych rozważ użycie aktywnego konwertera.
