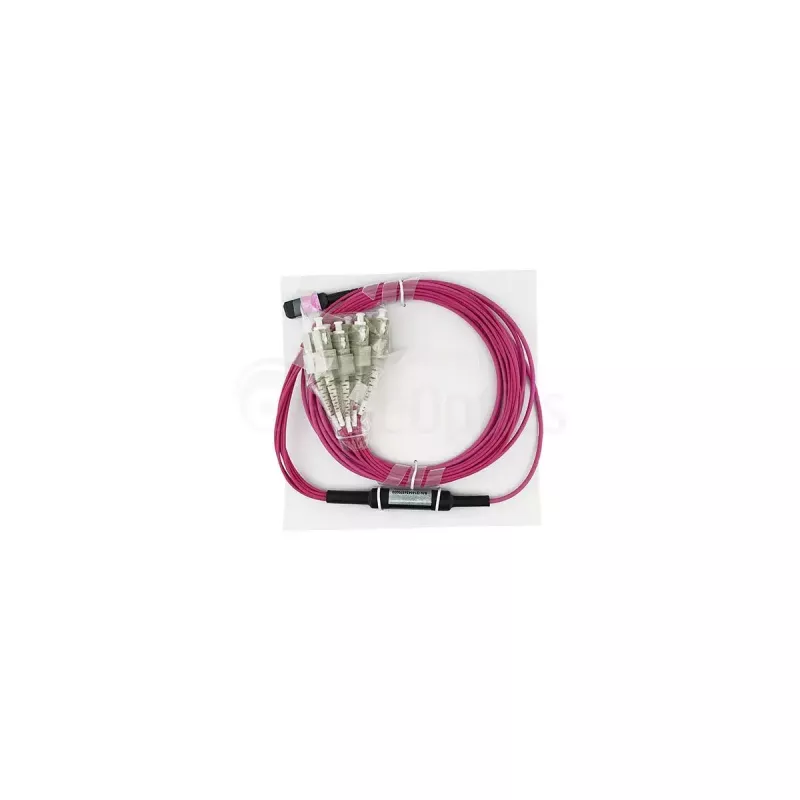

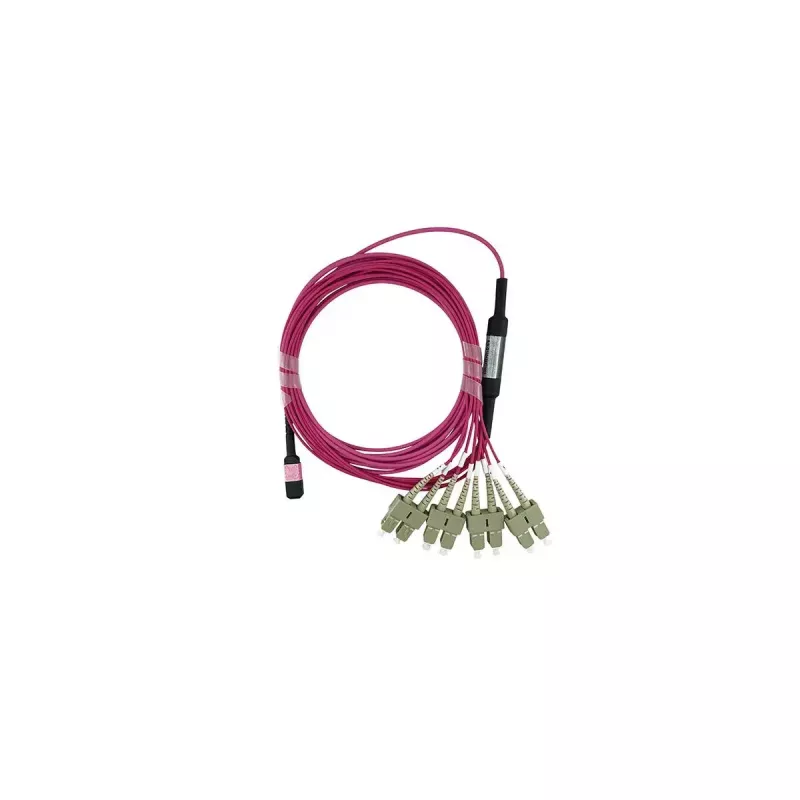

BlueOptics SFP6142FU3MKB kabel światłowodowy InfiniBand 3 m MTP na 4x SC

Kabel światłowodowy BlueOptics SFP6142FU3MKB InfiniBand to kabel rozgałęźny MTP na 4x SC wielomodowy OM4 o długości 3 m, przeznaczony do środowisk sieciowych o dużej gęstości upakowania. Z jednej strony posiada jeden interfejs wielowłóknowy MTP/UPC, a z drugiej cztery złącza dupleksowe SC/UPC, umożliwiając komunikację pełnodupleksową na ośmiu włóknach. Kabel wykorzystuje włókno wielomodowe OM4 o średnicy rdzenia 50 µm zoptymalizowane do transmisji przy długości fali 850 nm i jest pokryty powłoką bezhalogenową o niskiej emisji dymów (LSZH) dla zwiększenia bezpieczeństwa pożarowego w instalacjach o ograniczonej przestrzeni.

Zalety

Ten kabel MTP na 4x SC stanowi kompaktową, fabrycznie zakończoną alternatywę dla spawania, umożliwiając szybkie wdrożenie i prostą instalację zgodną z powszechnymi standardami okablowania. Włókno wielomodowe OM4 zapewnia niską tłumienność wtrąceniową i wysoki tłumienność odbiciową, gwarantując niezawodną integralność sygnału. Złącza są wyposażone w ferruty z ceramiki cyrkonowej, co zapewnia powtarzalną jakość połączeń i długą żywotność, a każdy kabel jest testowany metodą interferometryczną i reflektometryczną (OTDR) z dołączonym protokołem pomiarowym.

Zastosowanie

• Trunking i patchowanie w centrach danych między panelami MTP a portami SC
• Połączenia InfiniBand i szybkie połączenia między kolejnymi gniazdami vyużywające tory QSFP
• Sieci pamięci masowej (SAN) i połączenia serwer-przełącznik
• Sieci lokalne i instalacje w oddziałach wymagające kompaktowych rozwiązań rozgałęźnych

Kluczowe specyfikacje

• Długość: 3 m

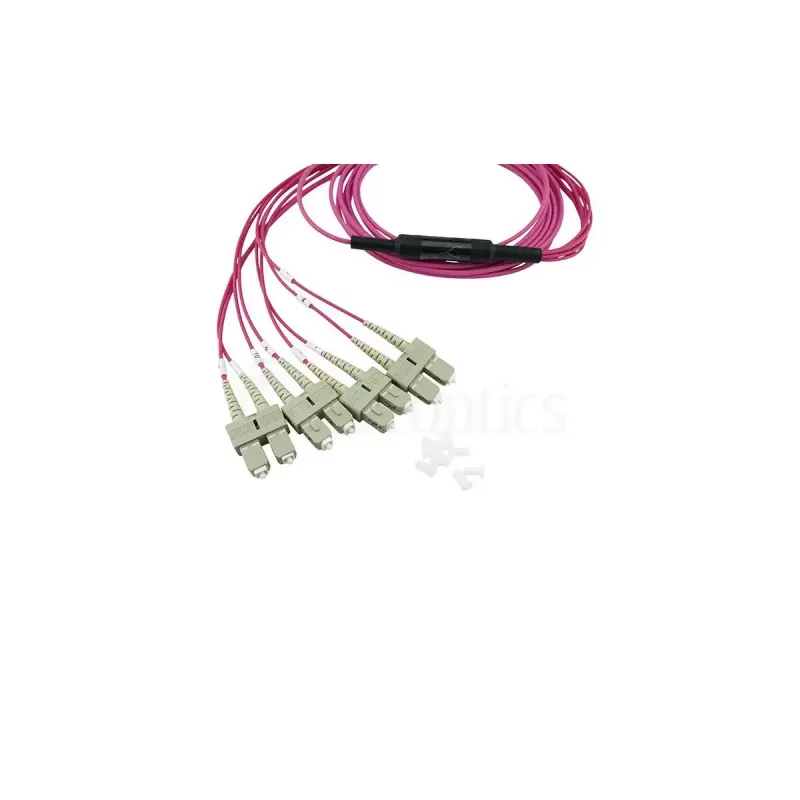

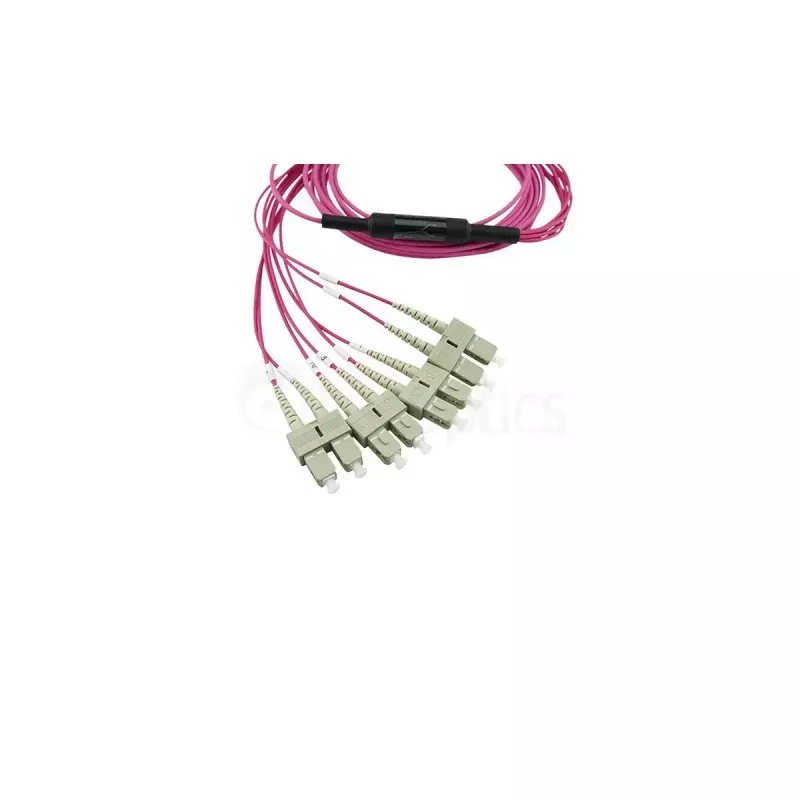

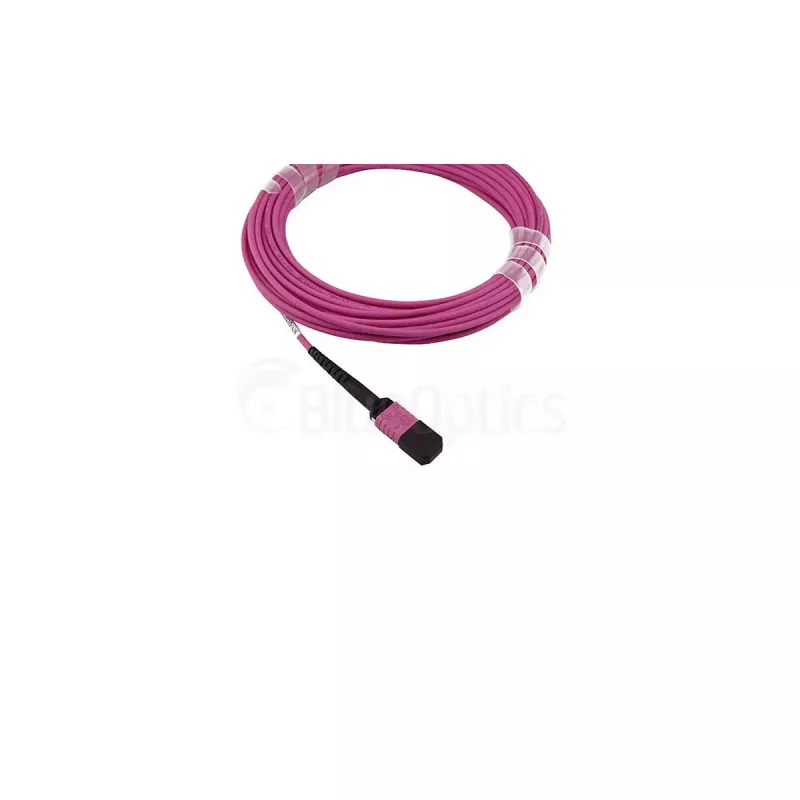

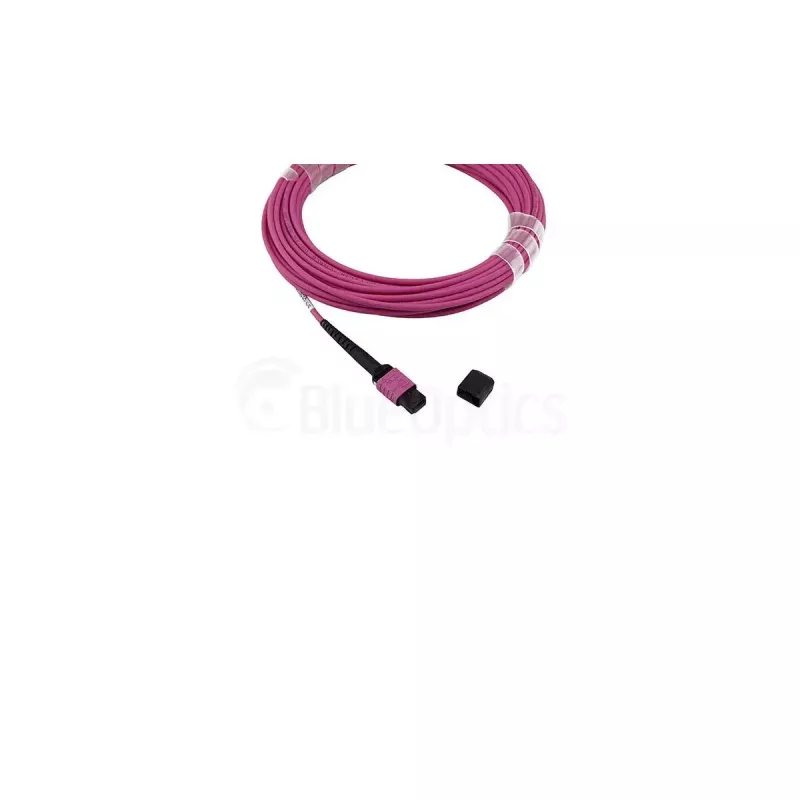

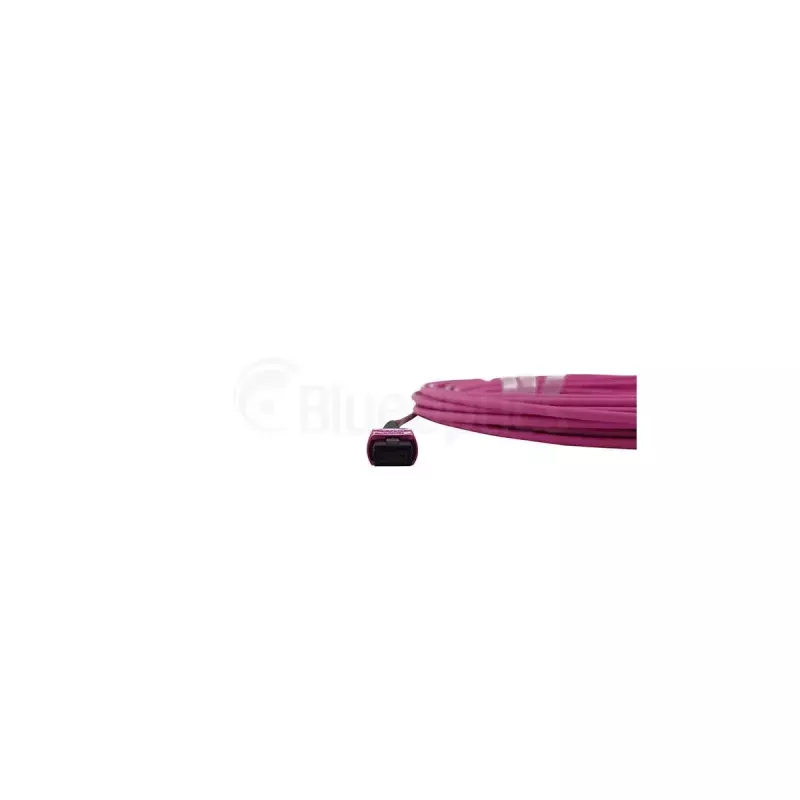

• Konfiguracja złączy: 1x MTP/UPC na 4x SC/UPC dupleks
• Rodzaj włókna: Wielomodowe OM4 (50/125 µm)
• Liczba włókien: 8 (układ wyprowadzeń dla QSFP: 1-4 i 9-12)
• Zoptymalizowana długość fali: 850 nm
• Materiał powłoki: LSZH (bezhalogenowa o niskiej emisji dymów)
• Transmisja: Pełny dupleks

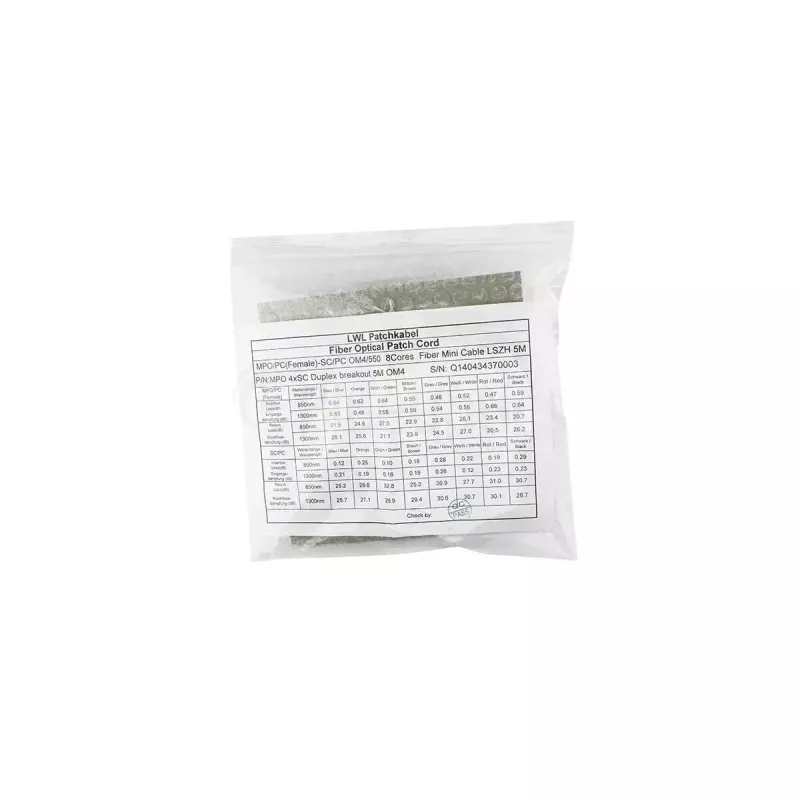

• Testowane za pomocą: Interferometru i OTDR z załączonym raportem pomiarowym

Sposób użycia

Podłącz końcówkę MTP do kasety MTP lub portu wielowłóknowego, a cztery złącza dupleksowe SC/UPC do odpowiednich portów SC urządzeń lub paneli patchowych. Upewnij się, że orientacja wyprowadzeń jest zgodna z docelowym mapowaniem torów QSFP lub transceivera. Poprowadź kabel unikając ostrych zagięć i zachowując minimalny promień gięcia określony przez producenta. Nie jest wymagane spawanie ani specjalne narzędzia montażowe; po instalacji zweryfikuj poprawność połączenia, korzystając z dołączonego raportu z testu lub w razie potrzeby z pomiaru OTDR na miejscu.

Zalecenia

Używaj tego wielomodowego kabla rozgałęźnego OM4 MTP na 4x SC do krótkich i średnich połączeń wielomodowych wewnątrz szaf i między sąsiednimi szafami, gdzie wymagane są połączenia o dużej gęstości i niskich stratach. Kabel należy prowadzić w zalecanych promieniach gięcia, unikać nadmiernego ciągnięcia za złącza i stosować odpowiednie zarządzanie okablowaniem, aby utrzymać jakość sygnału i trwałość złączy.
