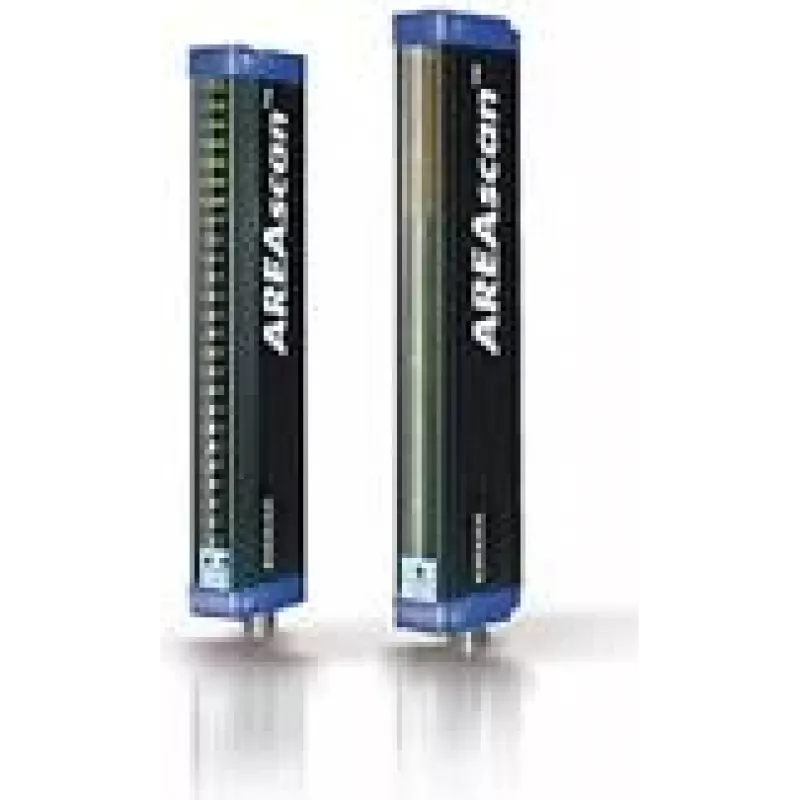

Czujnik fotoelektryczny Datalogic AS1-LD-SR-010-J

Czujnik fotoelektryczny Datalogic AS1-LD-SR-010-J to czujnik obszarowy oparty na technologii matrycy świetlnej, zaprojektowany do niezawodnego wykrywania obiektów w kontrolowanym zakresie wysokości. Należący do linii AS1, ten czujnik obszarowy z krzyżującymi się wiązkami obsługuje wiele trybów skanowania i jest dostępny dla kontrolowanych wysokości od 100 mm do 300 mm. Ten konkretny model to czarny czujnik o zakresie transmisji od 0,3 do 2,1 m, stopniu ochrony IP65 i wyjściu 24 V odpowiednim do integracji przemysłowej.

Zalety

AS1-LD-SR-010-J oferuje krzyżujące się wiązki i cztery tryby skanowania, aby dostosować zachowanie detekcji do różnych zastosowań. Zapewnia dokładne wykrywanie małych lub płaskich obiektów (minimalna wykrywalna średnica Ø6 mm lub płaskie obiekty 0,2 x 75 mm) i obejmuje wersje z trymerem mocy emisji do regulacji czułości. Czujnik dostarcza wyjście PNP, które przełącza się, gdy jedna lub więcej wiązek zostanie przerwanych. Jego kompaktowa obudowa i stopień ochrony IP65 umożliwiają instalację w ograniczonych przestrzeniach oraz w środowiskach zapylonych lub mokrych.

Zastosowanie

• Wykrywanie obecności/braku obiektów na przenośnikach
• Wykrywanie małych części w systemach montażowych lub pick-and-place
• Zadania inspekcyjne wymagające wykrywania obszarowego wieloma wiązkami
• Środowiska wymagające czujników o stopniu ochrony IP65

Kluczowe specyfikacje

• Model: Datalogic AS1-LD-SR-010-J (MPN 958101010, EAN 2050004554748)
• Technologia: Matryca świetlna / czujnik obszarowy z krzyżującymi się wiązkami
• Kontrolowane wysokości: dostępne dla 100 mm (6/16 wiązek) do 300 mm (48 wiązek)
• Zakres transmisji: 0,3–2,1 m (standardowa odległość 2 m; dla innych wariantów duża odległość do 4 m)
• Minimalny wykrywalny obiekt: Ø6 mm lub płaski 0,2 x 75 mm
• Wyjście: PNP (przełącza się przy przerwaniu jednej lub więcej wiązek)
• Stopień ochrony: IP65
• Napięcie zasilania/wyjściowe: 24 V
• Wymiary (przybliżone): szerokość 22 mm × głębokość 150,1 mm × wysokość 43,2 mm

Sposób użycia

Zamontuj czujnik tak, aby jego matryca świetlna obejmowała monitorowany obszar na odpowiedniej kontrolowanej wysokości (ten model odpowiada konfiguracjom AS1 w zakresie 100–300 mm). Podłącz zasilanie 24 V i okablowanie wyjścia PNP zgodnie ze swoim systemem sterowania. Jeśli aplikacja wymaga regulacji czułości, użyj wersji z trymerem mocy emisji, aby dostosować zasięg wykrywania i uniknąć fałszywych wyzwalaczy. Sprawdź wyrównanie wiązek i przeprowadź testy z reprezentatywnymi obiektami, aby potwierdzić niezawodne wykrywanie w całym zakresie roboczym.

Zalecenia

Zainstaluj czujnik na stabilnym, wolnym od wibracji mocowaniu i utrzymuj okna nadajnika/odbiornika w czystości, aby zachować niezawodność detekcji; wybierz kontrolowaną wysokość i tryb skanowania odpowiednie do rozmiaru obiektu i prędkości przenośnika, aby zredukować fałszywe alarmy.
