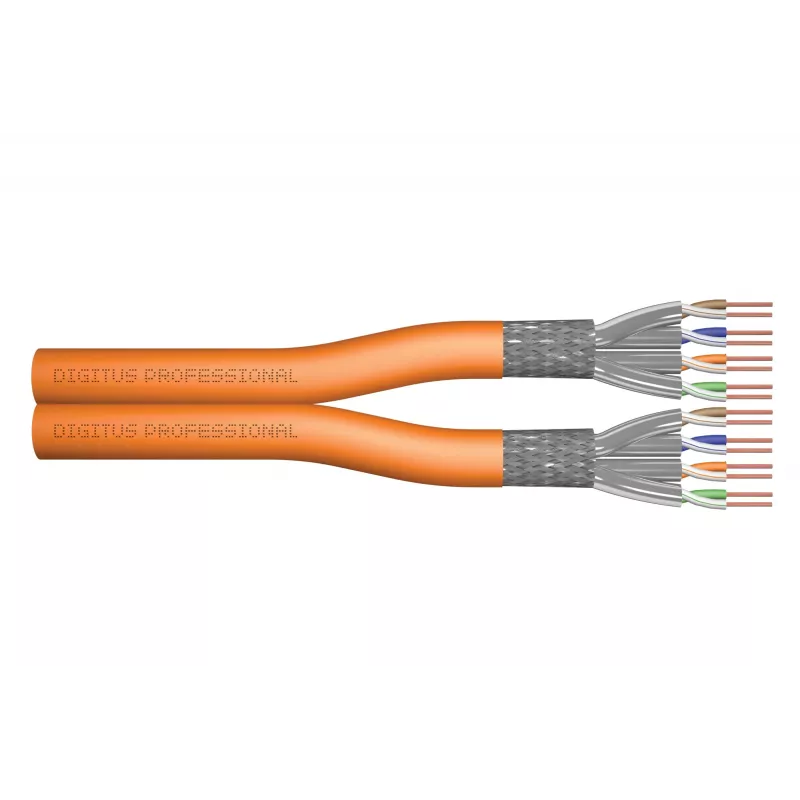

DIGITUS CAT7 S/FTP instalacyjny kabel transmisyjny, duplex, 500 m, pomarańczowy, Cca

Kabel instalacyjny DIGITUS CAT 7 S/FTP to 500-metrowy kabel duplex przeznaczony do okablowania strukturalnego w budynkach i centrach danych. Obsługuje 10-gigabitowy Ethernet i częstotliwości transmisji do 1200 MHz, posiada certyfikat łącza stałego (Permanent Link) i jest zgodny ze standardami PoE, w tym PoE, PoE+ i 4PPoE (IEEE 802.3af/at/bt). Kabel wykorzystuje indywidualnie ekranowane pary skręcone z ogólnym oplotem z cynowanej miedzi i zewnętrzną powłoką LSZH sklasyfikowaną jako Cca zgodnie z EN 50575. Jego konstrukcja i zgodność z normami sprawiają, że nadaje się do analogowej i cyfrowej transmisji danych zgodnie z ISO/IEC 11801 i powiązanymi normami.

Zalety

Konstrukcja S/FTP z parami ekranowanymi folią i pełnym oplotem miedzianym zapewnia silną ochronę przed zakłóceniami elektromagnetycznymi i stabilne parametry elektryczne dla szybkiej transmisji danych. Gołe przewodniki miedziane AWG 23 i izolacja z pianki polietylenowej zapewniają stałą integralność sygnału, a zewnętrzna powłoka LSZH Cca zmniejsza emisję niebezpiecznych substancji w przypadku pożaru. Obsługa PoE/PoE+/4PPoE umożliwia jednoczesne dostarczanie zasilania i danych do urządzeń zasilanych.

Zastosowanie

• Okablowanie strukturalne budynków w środowiskach komercyjnych i przemysłowych
• Łącza poziome i szkieletowe w centrach danych
• Sieci Ethernet o wysokiej prędkości do 10 Gbit/s
• Instalacje wymagające zasilania przez Ethernet (PoE, PoE+, 4PPoE)

Kluczowe specyfikacje

• Kategoria kabla: Cat7, S/FTP (indywidualnie ekranowane folią pary z ogólnym oplotem miedzianym)
• Długość: 500 m
• Przewodnik: goła miedź, AWG 23/1
• Izolacja: pianka polietylenowa (SFS-PE)
• Liczba przewodników: 8 (4 pary skręcone)
• Kod kolorów par: niebieski/biały, pomarańczowy/biały, zielony/biały, brązowy/biały
• Częstotliwość transmisji: do 1200 MHz
• Szybkość transmisji danych: do 10 000 Mbit/s
• Impedancja: 100 ±15 Ω (4–1000 MHz)
• Pojemność nominalna: ~40–45 pF/m @1 kHz
• Zakres temperatury roboczej: od -20 °C do +50 °C
• Zakres temperatury instalacji: od 0 °C do +50 °C
• Zakres temperatury przechowywania/transportu: od -20 °C do +60 °C
• Maksymalna siła odciążająca podczas instalacji: 135 N
• Promień gięcia (dynamiczny): ≥ 8 × średnica kabla; (statyczny): ≥ 4 × średnica kabla
• Napięcie znamionowe: maks. 72 V DC
• Tłumienie sprzężenia: typ CA 1b
• Opóźnienie fazowe: ≤ 450 ns/100 m
• Przekos opóźnienia: ≤ 10 ns/100 m
• Nominalna prędkość propagacji (NVP): 79%
• Bezpieczeństwo ogniowe: powłoka zewnętrzna LSZH, badania rozprzestrzeniania płomienia i bezhalogenowości zgodnie z przywołanymi normami

Sposób użycia

Kabel Digitus Cat 7 należy instalować jako część okablowania strukturalnego zgodnie z obowiązującymi normami instalacyjnymi. Kabel należy prowadzić i mocować, nie przekraczając określonej siły odciążającej i przestrzegając minimalnych promieni gięcia podczas przeciągania i układania. Poszczególne pary ekranowane należy zakończyć, stosując odpowiednie złącza lub panele krosowe zgodne z Cat7, które zachowują ekranowanie par i ciągłość ogólnego oplotu. Tam, gdzie to wymagane, należy stosować certyfikowane konfiguracje łącza stałego (Permanent Link) dla gwarantowanej wydajności.

Zalecenia

Aby uzyskać optymalną wydajność, po instalacji należy przeprowadzić certyfikację łącza, unikać prowadzenia kabla równolegle do linii wysokiego napięcia w celu zminimalizowania zakłóceń oraz stosować odpowiednie techniki uszczelnień i uziemienia, aby zachować skuteczność ekranowania. Podczas instalacji i eksploatacji należy przestrzegać podanych zakresów temperatur.
