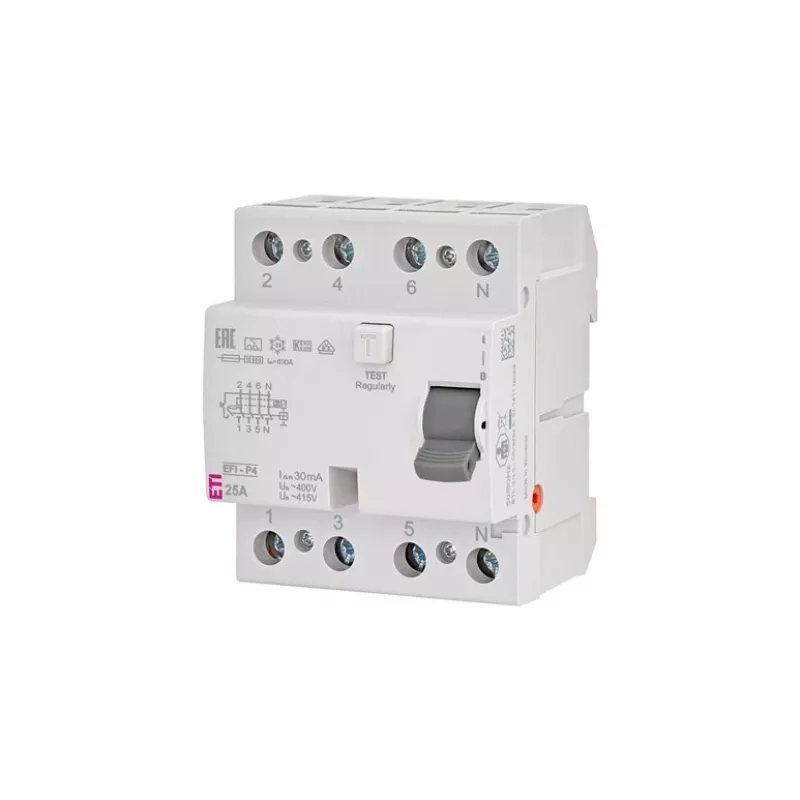

ETI Przekaźnik Różnicowoprądowy 4P 25A 30mA Typ A EFI-P4 A

Przekaźnik różnicowoprądowy ETI EFI-P4 A to wysokowydajne urządzenie do ochrony przed zwarciami doziemnymi w instalacjach elektrycznych. Posiada 4 bieguny, prąd znamionowy 25 A i znamionowy prąd różnicowy 30 mA, zapewniając bezpieczeństwo zgodne z normami IEC/EN 61008-1. Przeznaczony do montażu na szynie DIN, przekaźnik ten charakteryzuje się czułością typu A, idealną do obwodów z pulsującymi składowymi stałymi.

Zalety

Przekaźnik oferuje solidną ochronę z znamionową zdolnością zwarciową 10 kA i wytrzymałością na przepięcia 4 kV. Kompaktowa szerokość 4 modułów (72 mm) oszczędza miejsce w rozdzielnicach. Zintegrowany przycisk testowy i wskaźnik zadziałania ułatwiają okresowe testy i diagnostykę usterek.

Zastosowanie

• Rozdzielnice mieszkaniowe i komercyjne
• Obwody wymagające ochrony różnicowoprądowej typu A
• Instalacje na szynie DIN

Kluczowe parametry

• Liczba biegunów: 4P
• Prąd znamionowy (In): 25 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: Typ A
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowa zdolność zwarciowa: 10 kA
• Wytrzymałość na przepięcia: 4 kV
• Sposób montażu: Szyna DIN (EN 60715)
• Zdolność przyłączeniowa (sztywna): 1-25 mm²
• Zdolność przyłączeniowa (elastyczna): 1-16 mm²
• Zakres temperatury pracy: -25°C do +40°C
• Stopień ochrony: IP20 (zaciski), IP40 (panel przedni)
• Zgodność z normami: IEC/EN 61008-1
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Charakterystyka wyzwalania: Bezzwłoczna
• Typ połączenia: Zaciski śrubowe
• Wskaźnik: Pozycja ON/OFF, wskaźnik zadziałania (czerwona flaga)
• Przycisk testowy: Tak
• Szerokość modułowa: 4 moduły (72 mm)

Zalecenia

Dla optymalnej wydajności należy testować przekaźnik co miesiąc za pomocą przycisku testowego. Zapewnić odpowiednie dokręcenie zacisków śrubowych, aby uniknąć przegrzania. To urządzenie nie zastępuje wyłącznika różnicowoprądowego (RCCB) we wszystkich zastosowaniach; należy przestrzegać lokalnych przepisów.
