Fujitsu PRAID EP540i FH/LP Kontroler RAID PCI Express 3.0 12 Gbit/s

Koncepcja RAID (Redundant Array of Independent Disks) odnosi się do kilku niezależnych dysków twardych, które po połączeniu tworzą jeden duży dysk logiczny. Informacje o nadmiarowości są obliczane z kilku bloków danych (z wyjątkiem RAID 0) i zapisywane w sposób rozproszony na poszczególnych dyskach twardych. System operacyjny nie ma już bezpośredniego dostępu do poszczególnych dysków twardych, lecz do całej macierzy. Głównym celem koncepcji RAID jest zwiększenie dostępności i zapobieganie przestojom w przypadku awarii dysku twardego. Teoretyczne bezpieczeństwo koncepcji RAID jest jednak tak dobre, jak zastosowany kontroler RAID. Skorzystaj z kontrolerów RAID Fujitsu, w których technologia, doświadczenie i praktyczne wdrożenie zapewniają bezpieczeństwo, którego Twoja firma potrzebuje w sytuacji awaryjnej.

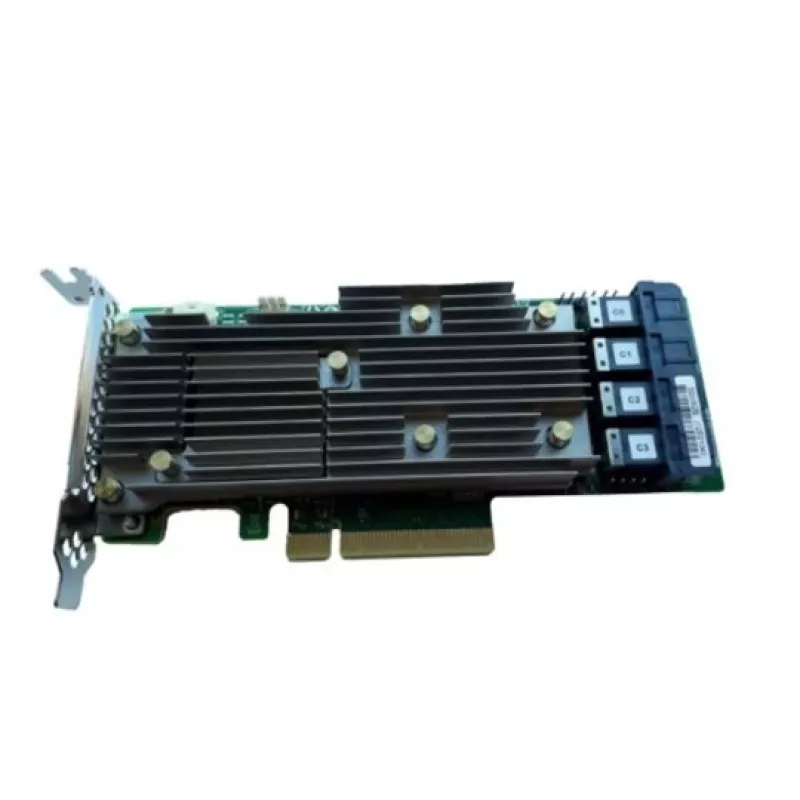

PRAID EP540i
Kontroler RAID Fujitsu PRAID EP540i z 4 GB pamięci podręcznej i 16 portami SAS 12 Gbit/s poprawia wydajność w przypadku obciążeń intensywnie korzystających z pamięci masowej, takich jak bazy danych, i ustanawia nowe standardy szybkości i bezpieczeństwa danych dla wewnętrznych dysków pamięci masowej. Nowy PRAID EP540i obsługuje do 16 dysków SAS/SATA, do 4 dysków NVMe PCIe lub kombinację dysków SAS/SATA i NVMe. NVMe to interfejs o niższym obciążeniu, mniejszych opóźnieniach i znacznie zwiększonej przepustowości oraz liczbie operacji we/wy. Stos RAID jest oparty na Broadcom MegaRAID® i oferuje wysoką przepustowość danych, kompleksową funkcję tolerancji błędów oraz przyjazne dla użytkownika opcje zarządzania. Ponadto zarządzanie kontrolerem jest płynnie zintegrowane z koncepcją zarządzania serwerami Fujitsu. Wszystkie funkcje kontrolera są obsługiwane przez Fujitsu ServerView RAID Manager. PRAID EP540i jest przeznaczony do dysków SAS 3, 6 i 12 Gbit/s oraz dysków SATA 3 i 6 Gbit/s.
Niezależnie od szybkości dysku zapewnia znaczną poprawę wydajności zarówno w aplikacjach do odczytu, jak i zapisu. Oprogramowanie układowe kontrolera obsługuje również FastPath® bez dodatkowej licencji. FastPath® przyspiesza korzystanie z konfiguracji wyłącznie z dyskami SSD. Kontroler RAID obsługuje wszystkie ważne poziomy RAID, w tym RAID 6 i 60. Opcjonalny podtrzymanie bateryjne pamięci podręcznej (FBU) w połączeniu z dołączonym modułem TFM zapewnia integralność danych przechowywanych w pamięci podręcznej kontrolera RAID w przypadku zaniku zasilania. W takim przypadku dane zostaną skopiowane do nieulotnej pamięci flash (TFM). Moduł TFM jest dostarczany w zestawie z kontrolerem, FBU jest opcjonalny.
Ważne informacje dotyczące późniejszej aktualizacji do standardowego kontrolera SAS lub zmiany na niższy model: W zależności od systemu mogą być wymagane określone zestawy kabli jako L-Part, należy zapoznać się z Paper Configurator, narzędziem do zamawiania lub dokumentacją kontrolera i systemu. Zamówienia fabryczne są konfigurowane z odpowiednimi kablami.

Fujitsu PRAID EP540i FH/LP. Obsługiwane interfejsy dysków pamięci: PCI Express 3.0, Interfejs hosta: PCI Express. Poziomy RAID: 0, 1, 1E, 5, 6, 10, 50, 60, Szybkość transferu danych: 12 Gbit/s, Liczba kanałów: 16 kanałów

Sposób użycia

Zainstaluj PRAID EP540i w kompatybilnym gnieździe PCI Express w serwerze Fujitsu, postępując zgodnie z dokumentacją systemu i kontrolera. Podłącz odpowiednie okablowanie SAS/SATA lub NVMe dla docelowej konfiguracji dysków; należy pamiętać, że dla niektórych systemów mogą być wymagane określone zestawy kabli, a zamówienia fabryczne są dostarczane z odpowiednimi kablami. Skonfiguruj macierz RAID i ustawienia pamięci podręcznej za pomocą Fujitsu ServerView RAID Manager lub narzędzia do zarządzania MegaRAID, wybierz żądany poziom RAID i zainicjuj macierz. Jeśli używasz opcjonalnego FBU, zainstaluj go i skonfiguruj, aby moduł TFM mógł skopiować dane z pamięci podręcznej do nieulotnej pamięci flash w przypadku utraty zasilania.

Zalecenia

W przypadku aktualizacji lub zmiany na niższy model między tym kontrolerem a standardowym kontrolerem SAS, przed złożeniem zamówienia lub dokonaniem zmian sprzętowych sprawdź wymagane zestawy kabli dla danego systemu (mogą być oznaczone jako L-Part) w Paper Configurator lub dokumentacji kontrolera/systemu.
