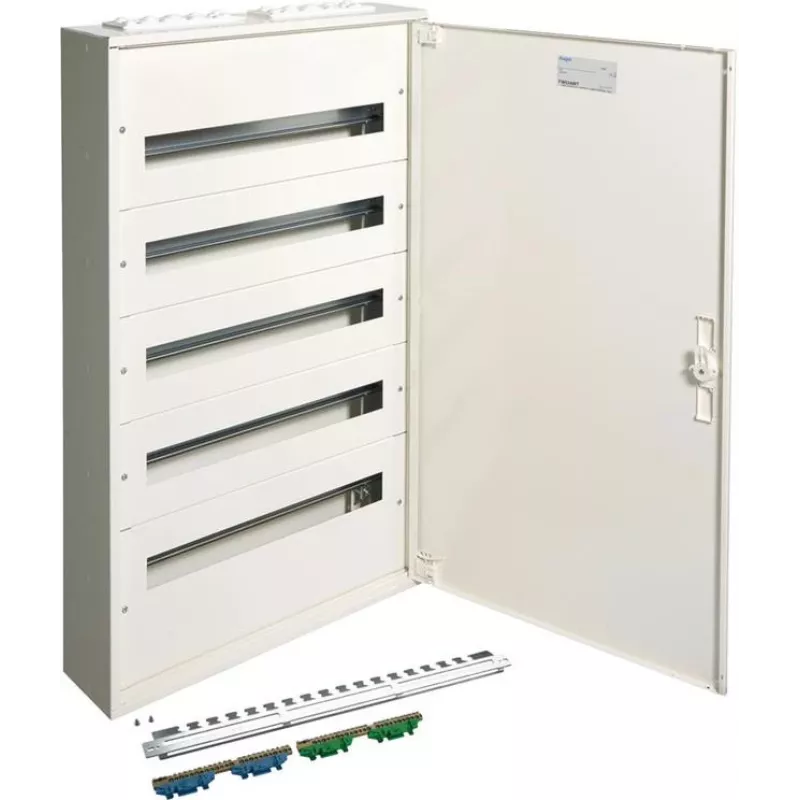

Hager FW524WT 5-rzędowa 120-modułowa podtynkowa rozdzielnica z zaciskami PE/N, IP30, biała

Instalacje elektryczne w budynkach mieszkalnych i komercyjnych wymagają rozdzielnicy, która łączy dużą pojemność, solidną ochronę i prosty montaż. Rozdzielnica Hager FW524WT spełnia te wymagania dzięki pięciorzędowej obudowie o 120 modułach, która utrzymuje obwody w porządku i zapewnia do nich dostęp, spełniając jednocześnie rygorystyczne normy bezpieczeństwa.

Dla kogo jest przeznaczona

Ta rozdzielnica jest przeznaczona dla elektryków i producentów rozdzielnic pracujących przy instalacjach podtynkowych, gdzie przestrzeń i niezawodność są kluczowe. Sprawdza się w projektach wymagających wielu wyłączników nadprądowych, wyłączników różnicowoprądowych i innych urządzeń modułowych, od bloków mieszkalnych po małe biura.

Główne cechy

• Pięć szyn DIN, każda mieszcząca 24 moduły, co daje łącznie 120 miejsc modułowych.
• Wstępnie zainstalowane listwy zaciskowe PE i N z wieloma punktami przyłączeniowymi ułatwiają okablowanie i zapewniają prawidłowe uziemienie.
• Stopień ochrony IP30 chroni przed ciałami stałymi większymi niż 2,5 mm, odpowiedni do użytku wewnętrznego.
• Klasa izolacji I, obudowa stalowa i nieprzezroczyste stalowe drzwi zapewniają trwałość i bezpieczeństwo.
• Konstrukcja podtynkowa z głębokością zabudowy 112 mm dla czystego, zintegrowanego wyglądu.
• Prąd znamionowy do 125 A i napięcie znamionowe 230/400 V AC, zgodne z EN 61439-3.
• Odporność mechaniczna na uderzenia IK07 i próba żarowym drutem w temperaturze 650 °C dla zwiększonej odporności.

Specyfikacje

• Marka: Hager
• Model: FW524WT
• MPN: FW524WT
• EAN: 3250614301001
• Liczba rzędów: 5
• Moduły na rząd: 24
• Całkowita pojemność modułowa: 120
• Stopień ochrony: IP30
• Klasa izolacji: Klasa I
• Typ montażu: Podtynkowy (wpuszczany)
• Materiał obudowy: Stal
• Materiał drzwi: Stal
• Typ drzwi: Nieprzezroczyste
• Listwy zaciskowe PE/N: W zestawie
• Prąd znamionowy: Do 125 A
• Napięcie znamionowe: 230/400 V AC
• Kolor: Biały (drzwi), szary (obudowa)
• Zgodność z normami: EN 61439-3
• Odporność mechaniczna na uderzenia: IK07
• Temperatura próby żarowym drutem: 650 °C
• Liczba szyn DIN: 5
• Głębokość zabudowy: 112 mm

Wskazówki

Planując instalację, sprawdź, czy głębokość wnęki ściennej spełnia wymóg 112 mm. Użyj wstępnie zainstalowanych zacisków PE/N, aby usprawnić okablowanie i skrócić czas instalacji. Aby zapewnić optymalną organizację, pogrupuj obwody według funkcji w pięciu rzędach i zawsze przestrzegaj lokalnych przepisów dotyczących instalacji elektrycznych.
