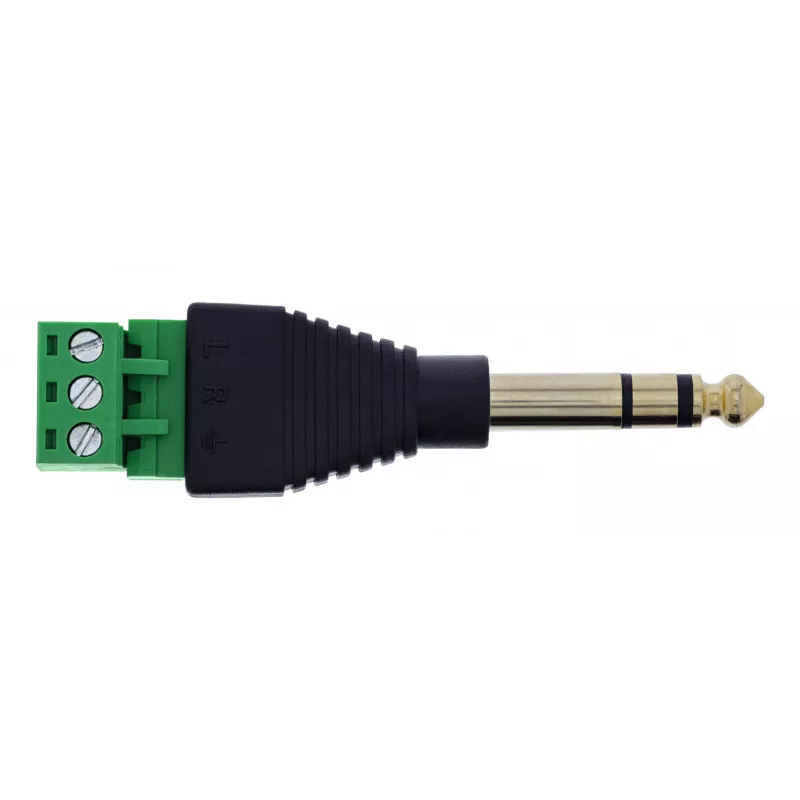

InLine 92504L złącze przewodowe 6,35 mm jack 3-stykowy TRS / Listwa zaciskowa 3 zaciski Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla 18–26 AWG – narzędziowo przy użyciu płaskiego śrubokręta ≤ 2,5 mm.
Precyzyjne stykowanie sygnałów audio: 3-stykowa wtyczka jack 6,35 mm (TRS) z wyraźnie oznaczonymi zaciskami (L, R, +) – idealne do profesjonalnych kabli audio lub sterowniczych w prototypowaniu, pomiarach lub inżynierii sterowania.
Boczna listwa zaciskowa do oszczędzającej miejsce instalacji: Przyległe zaciski w rastrze 5,0 mm umożliwiają kompaktową integrację – np. w rozdzielaczach audio, skrzynkach testowych lub konwerterach sygnałów.
Wszechstronne zastosowanie w przemyśle: Do analogowego okablowania sygnałowego w laboratoriach, modułach sterujących, interfejsach audio lub aplikacjach multimedialnych z interfejsami 6,35 mm.
Wysoka jakość sygnału: Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy do 1 A na styk zapewniają niezawodną transmisję sygnału – nawet w pracy ciągłej.

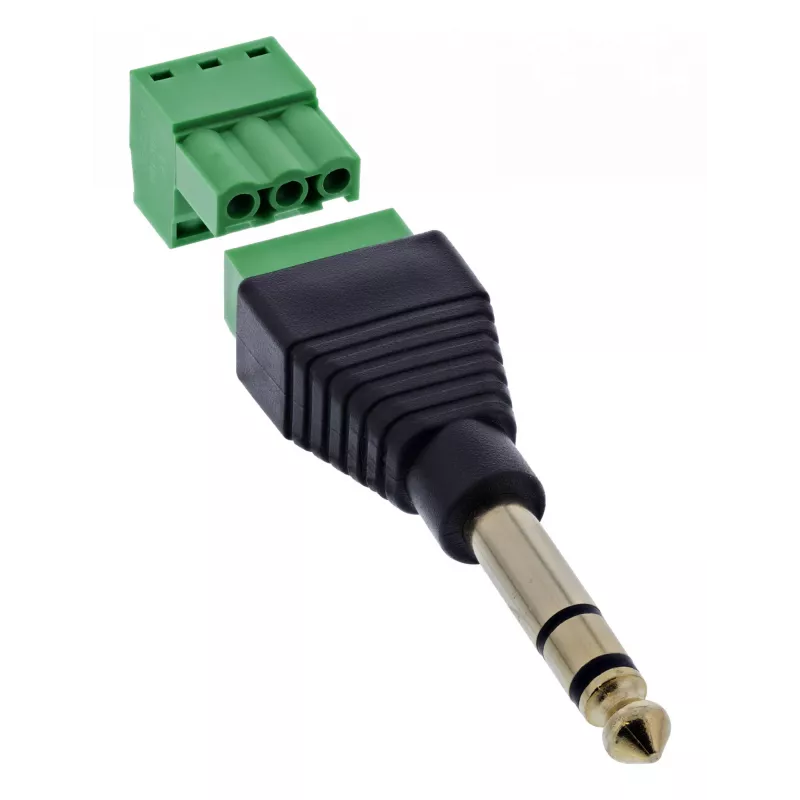

Wtyczka jack 6,35 mm TRS (stereo, 3-stykowa) na listwie zaciskowej InLine® oferuje rozwiązanie bezlutowe do podłączania analogowych sygnałów audio – np. w liniach sterowniczych, układach testowych lub prototypach. Zaciski śrubowe z płytką dociskową są ustawione bocznie i umożliwiają szybkie, narzędziowe okablowanie w zakresie 18–26 AWG.

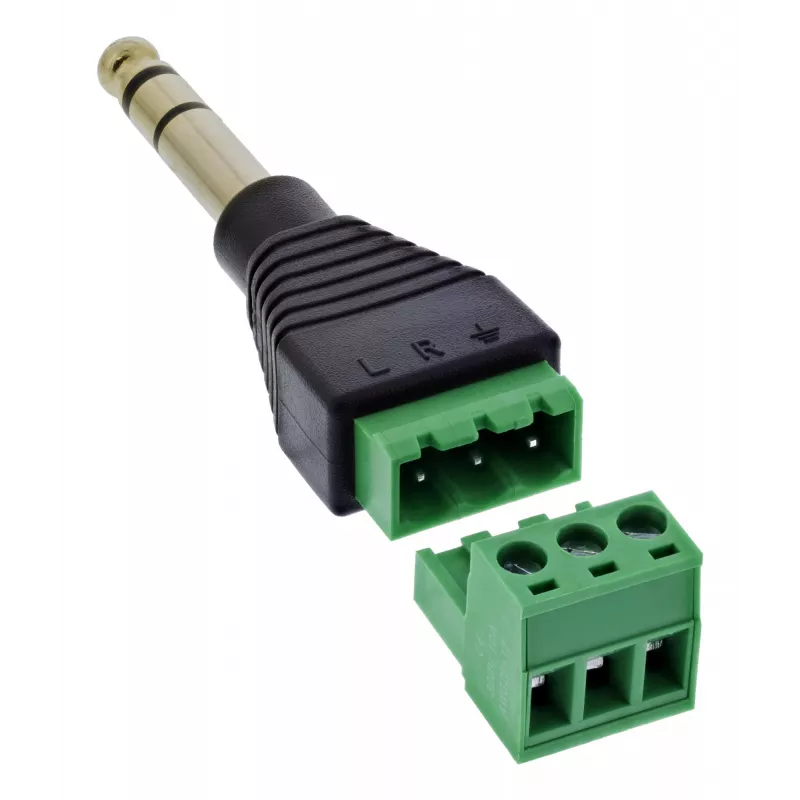

Oznaczenie zacisków jest wyraźnie widoczne: L (lewy), R (prawy), + (wspólna masa/ekran). Kompaktowa konstrukcja nadaje się również do zastosowań o ograniczonej przestrzeni, np. w systemach rack, rozdzielaczach lub mobilnych polach testowych. Warstwa izolacyjna EVA na spodzie zapewnia ochronę przy montażu na przewodzącej powierzchni.

Połączenie jack: Wtyczka jack 6,35 mm TRS (3-stykowa, stereo)
Liczba biegunów / przyporządkowanie zacisków: 3 zaciski / L, R, +
Technologia połączeniowa: Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres połączeniowy: 18–26 AWG
Obsługa: Przy użyciu płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy: 1,0 A na styk
Maks. napięcie robocze: 70 V między dwoma sygnałami
Rezystancja izolacji: ≥ 10 MΩ @ 300 V DC
Maks. rezystancja przewodu: 5 omów
Temperatura robocza: –10 °C do +70 °C
Warstwa izolacyjna: Izolacja EVA na spodzie

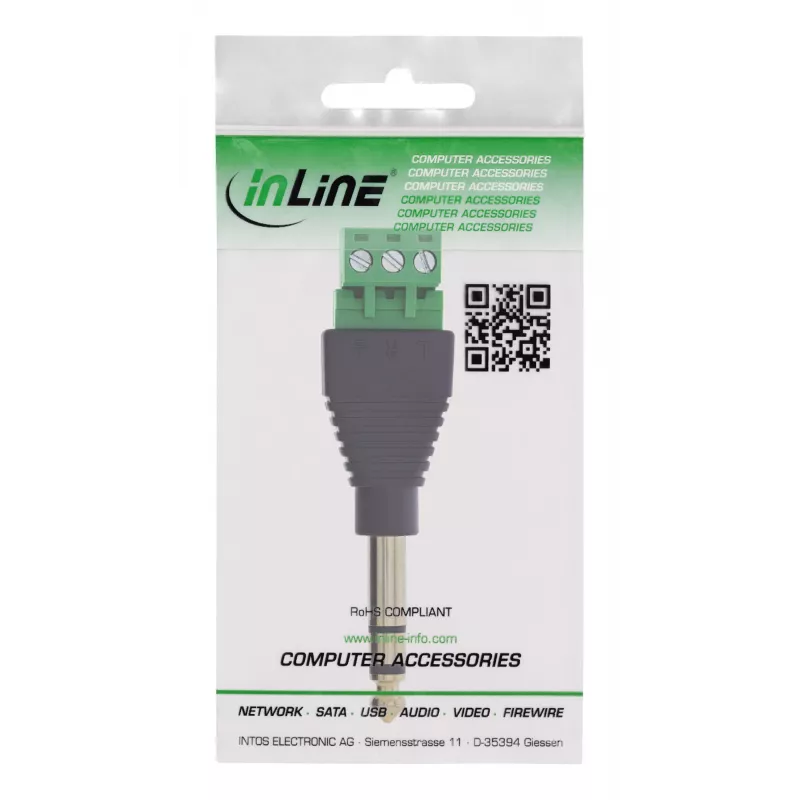

InLine 92504L. Złącze(a): 6,35 mm jack 3-stykowy TRS / Listwa zaciskowa 3 zaciski, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Męskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Waga: 16 g, Szerokość: 21 mm, Głębokość: 80 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³, Rodzaj opakowania: Polietylenowa torebka. Kraj pochodzenia: Tajwan

Jak używać

Odizoluj żyły kabla na długość zalecaną przez producenta dla 18–26 AWG, włóż każdą żyłę do odpowiedniego zacisku śrubowego oznaczonego L, R lub + i dokręć śrubę płytki dociskowej przy użyciu płaskiego śrubokręta (≤ 2,5 mm), aż będzie pewnie zamocowana. Włóż męską wtyczkę jack 6,35 mm TRS do gniazda. Zamocuj urządzenie w przewidzianym miejscu, upewniając się, że strona z izolacją EVA jest skierowana do przewodzącej powierzchni.

Zalecenia

Aby zapewnić niezawodną długoterminową eksploatację, prowadź i mocuj kable tak, aby unikać naprężeń mechanicznych na zaciskach, przestrzegaj limitu prądu 1,0 A na styk i unikaj ekspozycji poza określony zakres temperatur (–10 °C do +70 °C). Przed zasileniem podłączonego sprzętu sprawdź poprawność przyporządkowania zacisków (L, R, +).
