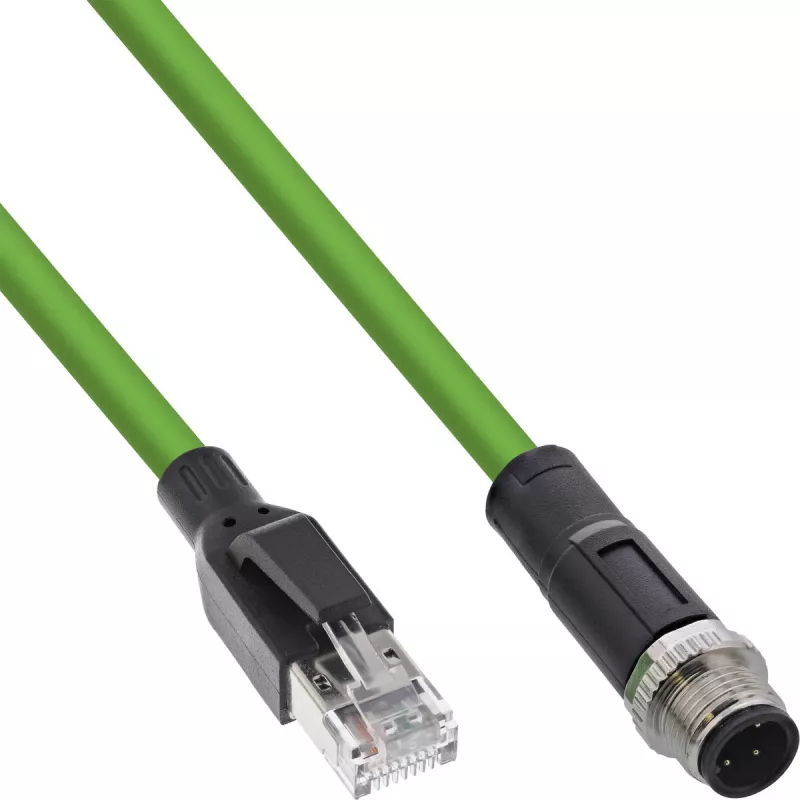

Przemysłowy kabel sieciowy InLine, wtyk męski M12 4-pinowy z kodowaniem D do RJ45, PUR 1m

Przemysłowy kabel sieciowy InLine M12 4-pinowy z kodowaniem D do RJ45 (1 m) to niezawodny przemysłowy kabel połączeniowy Ethernet przeznaczony do systemów automatyki i magistrali fieldbus. Łączy wodoszczelny wtyk męski M12 z kodowaniem D (IP67) z gniazdem RJ45 (IP20) oraz płaszczem PUR, który jest trudnopalny (UL 94), odporny na oleje i promieniowanie UV, odporny na ścieranie i bezhalogenowy. Kabel obsługuje wydajność CAT5E z kodowaniem D dla szybkości transmisji danych do 100 Mbit/s i jest zoptymalizowany do stosowania w liniach produkcyjnych, budowie maszyn i innych wymagających środowiskach przemysłowych.

Zalety

Kabel oferuje niezawodną transmisję danych w standardzie CAT5E do 100 Mbit/s dzięki ekranowanej konstrukcji SF/UTP i przewodom AWG 24. Jego płaszcz PUR zapewnia wysoką odporność na chemikalia, oleje i zużycie mechaniczne, pozostając bezhalogenowym i trudnopalnym. Złącze M12 jest chronione zgodnie z IP67 do użytku w wilgotnych lub zapylonych warunkach, a zespół został zaprojektowany z myślą o wysokiej wytrzymałości mechanicznej: nadaje się do prowadnic łańcuchowych (do 10 milionów zgięć) i jest odporny na skręcanie do 3 milionów cykli.

Zastosowanie

• Przemysłowe połączenia Ethernet w systemach automatyki i magistralach fieldbus
• Linie produkcyjne i systemy przenośników z ruchomymi kablami
• Sprzęt do budowy maszyn i szafy sterownicze maszyn
• Środowiska narażone na olej, promieniowanie UV lub warunki ścierne

Kluczowe dane techniczne

• Długość kabla: 1 m
• Złącze 1: M12 4-pinowe z kodowaniem D (IP67)
• Złącze 2: RJ45 (IP20)
• Wydajność: kodowanie D CAT5E, do 100 Mbit/s
• Przekrój przewodu: AWG 24 (2 pary)
• Ekranowanie: SF/UTP
• Materiał płaszcza: PUR, bezhalogenowy, trudnopalny (UL 94), odporny na oleje i promieniowanie UV
• Dynamiczny promień gięcia: >98 mm (przydatność do prowadnic łańcuchowych do 10 milionów zgięć)
• Odporność na skręcanie: do 3 milionów cykli
• Temperatura pracy: -25 do +70 °C
• Temperatura przechowywania: -40 do +80 °C
• Średnica zewnętrzna: 6,5 mm
• Kolor: zielony

Sposób użycia

Podłącz wtyk męski M12 4-pinowy z kodowaniem D do odpowiedniego gniazda żeńskiego M12 z kodowaniem D w urządzeniu przemysłowym lub panelu, a wtyk RJ45 włóż do przełącznika sieciowego, routera lub wejścia Ethernet. Podczas łączenia złączy M12 upewnij się, że kodowanie D jest prawidłowo dopasowane. Poprowadź kabel zgodnie z określonym dynamicznym promieniem gięcia i unikaj ostrych zagięć; zamocuj kabel w prowadnicach łańcuchowych lub nośnikach kabli zgodnie z wymaganiami instalacji. Przed użyciem złącza M12 w wilgotnym środowisku sprawdź powierzchnie uszczelniające pod kątem zabrudzeń lub uszkodzeń.

Zalecenia

W celu niezawodnej, długotrwałej pracy instaluj kabel bez przekraczania określonego dynamicznego promienia gięcia i przestrzegaj limitów skręcania. Stronę M12 IP67 używaj w miejscach narażonych lub wilgotnych, a stronę RJ45 IP20 tylko wewnątrz chronionych obudów lub szaf rozdzielczych. Okresowo sprawdzaj złącza pod kątem zanieczyszczeń i wymień kabel, jeśli płaszcz PUR wykazuje znaczne zużycie.
