Listwa zasilająca Rittal 7240.220

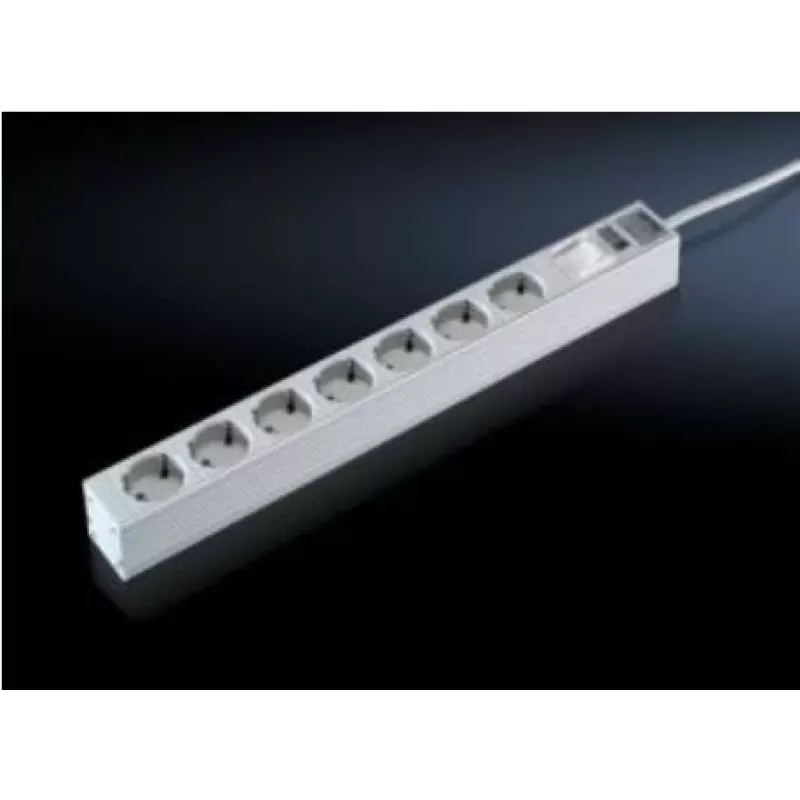

Listwa zasilająca Rittal 7240.220 to aluminiowa listwa gniazdowa o szerokości 482,6 mm z przewodem zasilającym o długości 2 m i siedmioma gniazdami AC typu D. Zaprojektowana na maksymalny prąd 16 A i napięcie wejściowe AC 250 V, jednostka łączy kompaktowe wymiary (482,6 × 44 × 44 mm) i szare wykończenie do zastosowania w szafach sprzętowych, obudowach i rozdzielnicach naściennych. Listwa gniazdowa oferuje wszechstronne opcje montażu i prowadzenia przewodów, co ułatwia instalację i logistykę magazynowania.

Zalety

Aluminiowy kanał mieści warianty specyficzne dla danego kraju z różnymi elementami funkcyjnymi, zachowując uniwersalny, praktyczny system mocowania. Kątowy wspornik można włożyć w czterech pozycjach, dzięki czemu listwę gniazdową 482 mm można zamontować na kątownikach montażowych 482,6 mm (19"), ramie montażowej 482,6 mm (19"), na ramie obudowy lub w tylnej części rozdzielnicy naściennej. Pasuje również do sekcji z rozstawem otworów 25 mm bez dodatkowych akcesoriów. Zapewnione jest prowadzenie przewodu zasilającego, a po zamontowaniu w sekcji 482,6 mm (19") jest miejsce na poprowadzenie przewodu między listwą gniazdową a szyną profilową bez załamań. Gniazda IEC 320 są ustawione pod kątem 45°, co umożliwia stosowanie wtyczek kątowych bez ograniczeń.

Zastosowanie

• Dystrybucja zasilania w szafach 19" i obudowach sprzętowych
• Okablowanie w rozdzielnicach naściennych i instalacjach tylnych
• Zastosowania wymagające kompaktowych listew z wieloma gniazdami typu D

Kluczowe specyfikacje

• Model: Rittal 7240.220
• Szerokość × Głębokość × Wysokość: 482,6 × 44 × 44 mm
• Długość przewodu: 2 m
• Gniazda AC: 7 × Typ D
• Maksymalny prąd: 16 A
• Napięcie wejściowe AC: 250 V
• Waga: 0,9 kg
• Kolor: Szary

Sposób użycia

Wybierz odpowiednią pozycję montażu i włóż kątowy wspornik w jednej z czterech dostępnych pozycji, aby dopasować do kątowników montażowych 482,6 mm (19"), ramy montażowej 19", ramy obudowy lub tylnej części rozdzielnicy naściennej. W przypadku montażu w sekcji z rozstawem otworów 25 mm listwę gniazdową można włożyć bez dodatkowych akcesoriów montażowych. Poprowadź 2-metrowy przewód zasilający przez przewidzianą ścieżkę prowadzenia przewodów; przy montażu w sekcji 482,6 mm (19") poprowadź przewód między listwą gniazdową a szyną profilową, aby uniknąć załamań. Podłącz sprzęt za pomocą siedmiu gniazd typu D; można używać kątowych wtyczek IEC 320 dzięki orientacji gniazd pod kątem 45°.

Zalecenia

Listwę Rittal 7240.220 należy używać w granicach jej znamionowych parametrów: maksymalnie 16 A i 250 V AC. Sprawdź kompatybilność gniazd typu D z wtyczkami podłączanego sprzętu i zapewnij bezpieczne mocowanie, aby zapobiec naprężeniu przewodu zasilającego. W celu bezpiecznej i zgodnej z przepisami instalacji w szafach lub obudowach postępuj zgodnie z lokalnymi przepisami elektrycznymi i, w stosownych przypadkach, skonsultuj się z wykwalifikowanym elektrykiem.
