Moduł rolet Grenton (1 wyjście) - 1-Wire, wejścia cyfrowe (2 wejścia), montaż podtynkowy, TF-Bus

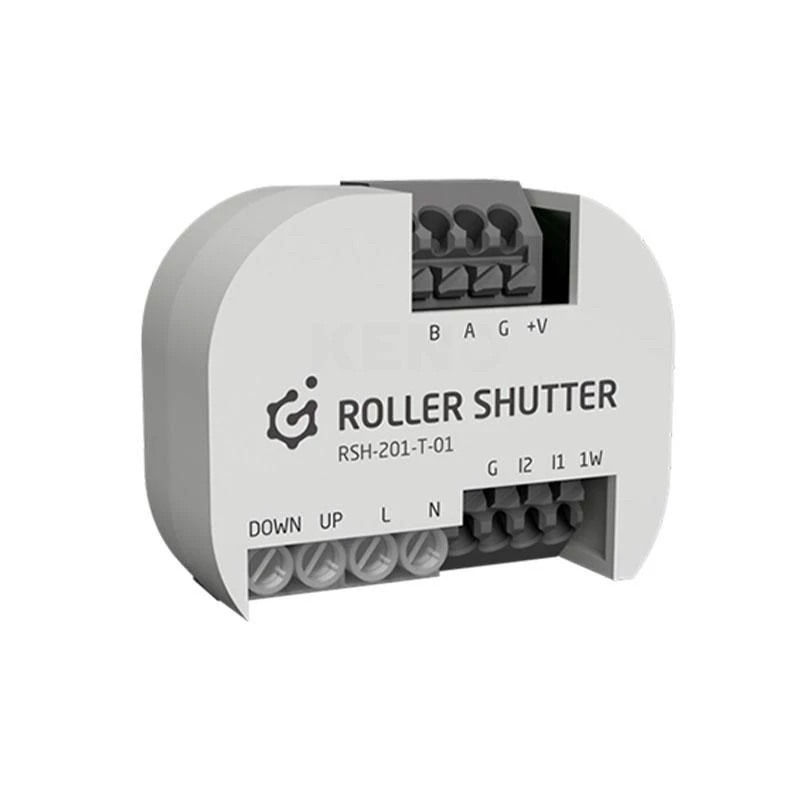

Moduł rolet Grenton (RSH-201-T-01) to kompaktowe urządzenie podtynkowe przeznaczone do precyzyjnego sterowania pojedynczymi roletami, markizami lub żaluzjami w systemie inteligentnego domu Grenton. Komunikuje się za pomocą zastrzeżonego protokołu TF-Bus (warstwa fizyczna 1-Wire) i posiada dwa wejścia cyfrowe do podłączenia zewnętrznych przełączników lub czujników. Moduł obsługuje sterowanie góra/dół/stop oraz pozycjonowanie procentowe, z automatyczną kalibracją skoku dla niezawodnej pracy.

Zalety

Moduł ten zapewnia bezproblemową integrację z systemami inteligentnego domu Grenton, umożliwiając zautomatyzowane i zdalne sterowanie osłonami okiennymi. Dwa bezpotencjałowe wejścia pozwalają na podłączenie standardowych przycisków lub czujników, a bistabilne wyjście przekaźnikowe zapewnia niski pobór mocy. Automatyczna kalibracja upraszcza instalację i gwarantuje dokładne pozycjonowanie.

Zastosowanie

• Sterowanie roletami, markizami i żaluzjami w budynkach mieszkalnych i komercyjnych
• Integracja z systemami automatyki domowej Grenton
• Montaż podtynkowy w standardowych puszkach Ø60mm

Kluczowe specyfikacje

• Protokół komunikacji: Grenton TF-Bus (1-Wire)
• Liczba wyjść rolet: 1 (przekaźnik, bistabilny)
• Napięcie wyjściowe: 230V AC
• Maksymalny prąd wyjściowy (rezystancyjny): 5A
• Maksymalny prąd wyjściowy (indukcyjny/silnik): 3A
• Maksymalna moc wyjściowa: 690W (przy 230V, 3A)
• Liczba wejść cyfrowych: 2 (bezpotencjałowe)
• Zasilanie: 12V DC przez TF-Bus
• Montaż: podtynkowy (puszka Ø60mm)
• Temperatura pracy: -10°C do +50°C
• Wilgotność pracy: 5% do 90% RH (bez kondensacji)
• Materiał obudowy: tworzywo trudnopalne
• Stopień ochrony: IP20
• Funkcje sterowania: Góra/Dół/Stop, pozycjonowanie procentowe
• Funkcje specjalne: automatyczna kalibracja skoku
• Połączenie magistrali: 4-pinowy zacisk śrubowy
• Połączenie wejść: 2x 2-pinowe zaciski śrubowe

Zalecenia

Dla optymalnej wydajności należy używać z kompatybilnymi kontrolerami TF-Bus Grenton i zapewnić prawidłowe okablowanie zgodnie z instrukcją montażu. Moduł jest przeznaczony wyłącznie do użytku wewnętrznego.
