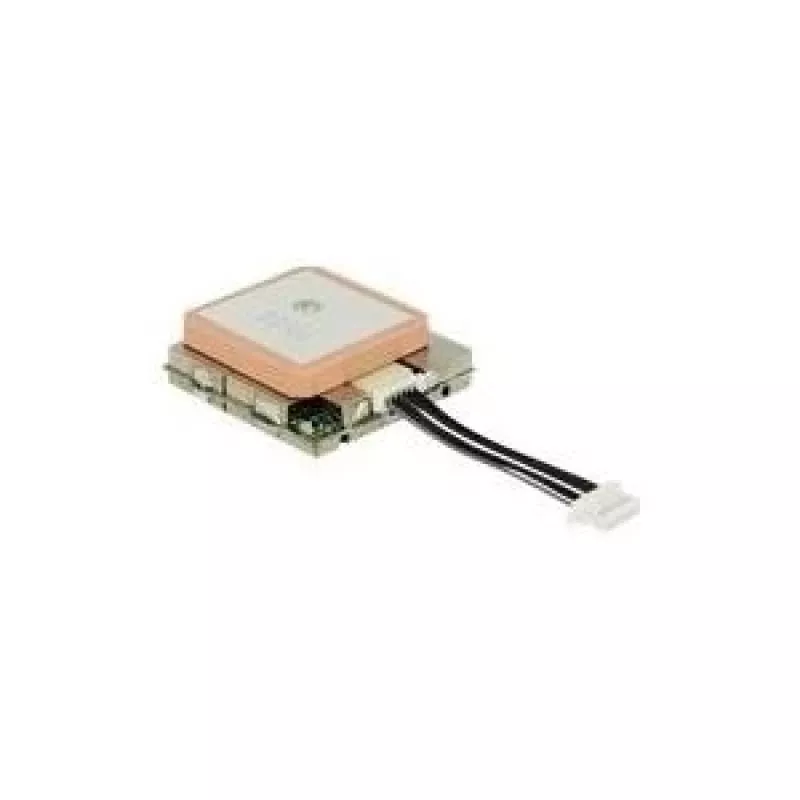

Moduł odbiornika GNSS GPS Navilock EM-506

Moduł odbiornika GNSS GPS Navilock EM-506 to kompaktowy moduł pozycjonowania oparty na chipsecie SiRF Star IV. Zaprojektowany do zastosowań wbudowanych i przenośnych, zapewnia wysoką czułość śledzenia sięgającą -163 dBmW i komunikuje się poprzez interfejs wtykowy, co ułatwia integrację. Moduł jest zasilany napięciem 5 V, a jego niewielkie wymiary 30 mm x 30 mm x 10,7 mm umożliwiają instalację w ciasnych przestrzeniach, gdzie wymagane jest niezawodne pozycjonowanie satelitarne.

Zalety

EM-506 oferuje połączenie wysokiej czułości i kompaktowej obudowy, co umożliwia dokładne ustalanie pozycji w trudnych warunkach sygnałowych przy jednoczesnym dopasowaniu do konstrukcji o ograniczonej przestrzeni. Chipset SiRF Star IV zapewnia stabilne śledzenie satelitów i szybkie uzyskanie pierwszego pomiaru. Interfejs wtykowy upraszcza podłączenie do płytek rozwojowych i niestandardowych układów elektronicznych, minimalizując czas integracji. Niskie zużycie energii przy zasilaniu 5 V sprawia, że moduł jest kompatybilny z typowymi zasilaczami stosowanymi w systemach wbudowanych.

Zastosowania

• Wbudowane urządzenia nawigacyjne i śledzące
• Odbiorniki przenośne i jednostki ręczne
• Telematyka pojazdowa i systemy zarządzania flotą
• Przemysłowe i rolnicze urządzenia pozycjonujące
• Projekty DIY i prototypowanie

Kluczowe specyfikacje

• Chipset GNSS: SiRF Star IV
• Czułość: -163 dBmW
• Napięcie zasilania: 5 V
• Wymiary: 30 mm x 30 mm x 10,7 mm
• Obudowa: kompaktowy moduł z interfejsem wtykowym

Sposób użycia

Zamontuj EM-506 na kompatybilnym nośniku lub bezpośrednio w urządzeniu docelowym, korzystając z interfejsu wtykowego, upewniając się, że wyprowadzenia są prawidłowo dopasowane, a połączenie mechaniczne stabilne. Zapewnij stabilne zasilanie 5 V i wspólną masę dla modułu. Dla najlepszego odbioru satelitarnego umieść antenę w miejscu z niezakłóconym widokiem nieba i poprowadź połączenia antenowe zgodnie z zaleceniami układu płytki głównej. Użyj standardowej komunikacji szeregowej lub obsługiwanego interfejsu w kontrolerze głównym, aby odbierać dane pozycyjne w formacie NMEA lub binarnym i integrować je z oprogramowaniem nawigacyjnym lub rejestrującym.

Zalecenia

Umieść moduł z dala od dużych konstrukcji metalowych i źródeł zakłóceń RF, aby poprawić odbiór sygnału. W środowiskach z przeszkodami używaj wysokiej jakości anteny zewnętrznej i zapewnij stabilne, filtrowane zasilanie, aby zapobiec przerwom w komunikacji.
