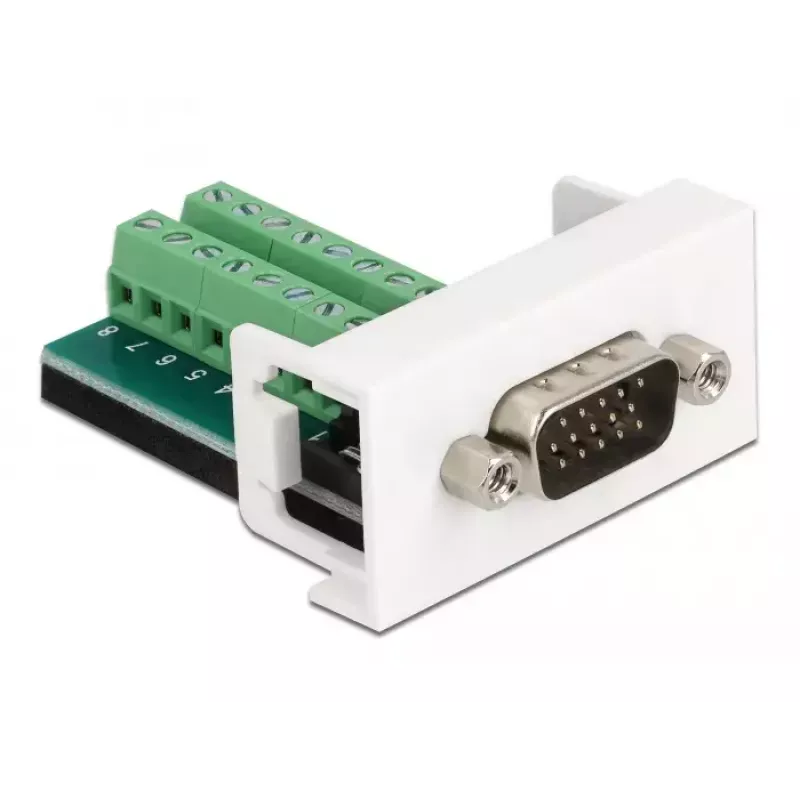

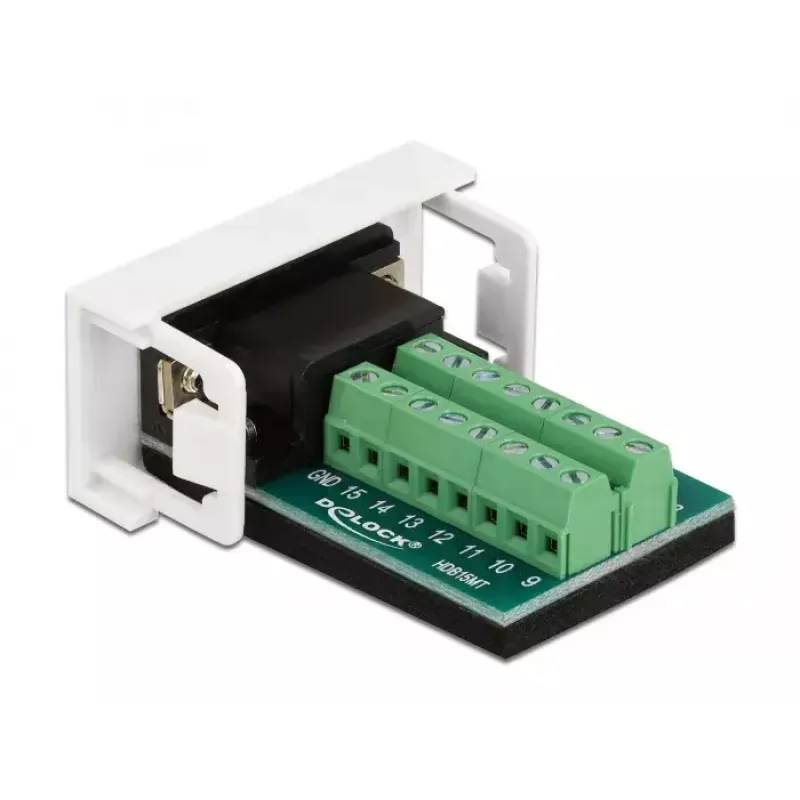

Moduł VGA męski do listwy zaciskowej DeLOCK Easy 45

Moduł DeLOCK Easy 45 zapewnia męski port VGA w kompaktowej obudowie modułowej. Wykorzystuje mechanizm zatrzaskowy do bezpiecznego montażu i łatwego demontażu, a także jest kompatybilny ze standardowymi uchwytami modułowymi Easy 45 i kanałami kablowymi. Dzięki szerokości 45 mm, głębokości 22,5 mm i wysokości 55 mm, ten moduł tworzy niezawodny interfejs dla połączeń VGA między instalacjami elektrycznymi lub sieciowymi a urządzeniami peryferyjnymi, takimi jak monitory, telewizory, laptopy i projektory.

Zalety

Moduł przekształca połączenie VGA na format listwy zaciskowej, umożliwiając łatwe okablowanie i instalację w środowiskach profesjonalnych. Jego montaż zatrzaskowy zapewnia stabilne umiejscowienie, jednocześnie umożliwiając szybką wymianę lub zmianę konfiguracji. Kompaktowe wymiary sprawiają, że nadaje się do standardowych systemów Easy 45 i instalacji o ograniczonej przestrzeni. Moduł jest produkowany zgodnie ze specyfikacjami Delock i jest dostępny z akcentami kolorystycznymi w kolorze zielonym i białym.

Zastosowanie

• Podłączanie urządzeń wyposażonych w złącze VGA (monitory, projektory, telewizory) do okablowania z listwą zaciskową
• Instalacja w uchwytach modułowych Easy 45 i kanałach kablowych
• Instalacje AV i sterownicze w salach konferencyjnych, klasach i systemach digital signage

Kluczowe specyfikacje

• Typ złącza: VGA męski do listwy zaciskowej
• System modułowy: DeLOCK Easy 45
• Wymiary: 45 mm (szer.) x 22,5 mm (gł.) x 55 mm (wys.)
• Kolor produktu: Zielony, Biały
• Numer części producenta (MPN): 81347
• EAN: 4043619813476
• Kraj pochodzenia: Chiny

Sposób użycia

Włóż moduł do kompatybilnego uchwytu Easy 45 lub kanału kablowego, aż mechanizm zatrzaskowy kliknie, blokując go. Podłącz kabel VGA do męskiego portu VGA i zakończ odpowiednie przewody sygnałowe na listwie zaciskowej zgodnie ze schematem okablowania. Aby wyjąć lub wymienić moduł, zwolnij zatrzask i wyciągnij moduł z uchwytu.

Zalecenia

W celu zapewnienia niezawodnej transmisji sygnału należy używać odpowiednio ekranowanych kabli VGA i zapewnić prawidłowe uziemienie. Postępuj zgodnie ze standardowymi przypisaniami pinów VGA podczas podłączania do listwy zaciskowej. Instaluj moduł w zgodnych ramkach lub kanałach Easy 45 i unikaj stosowania nadmiernej siły podczas zatrzaskiwania lub wyjmowania modułu.
