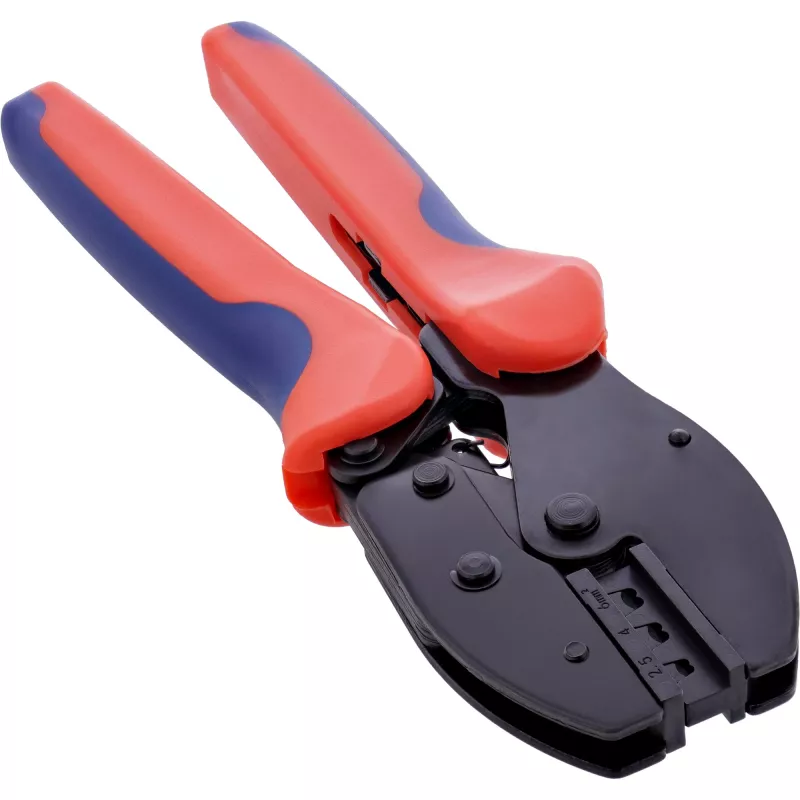

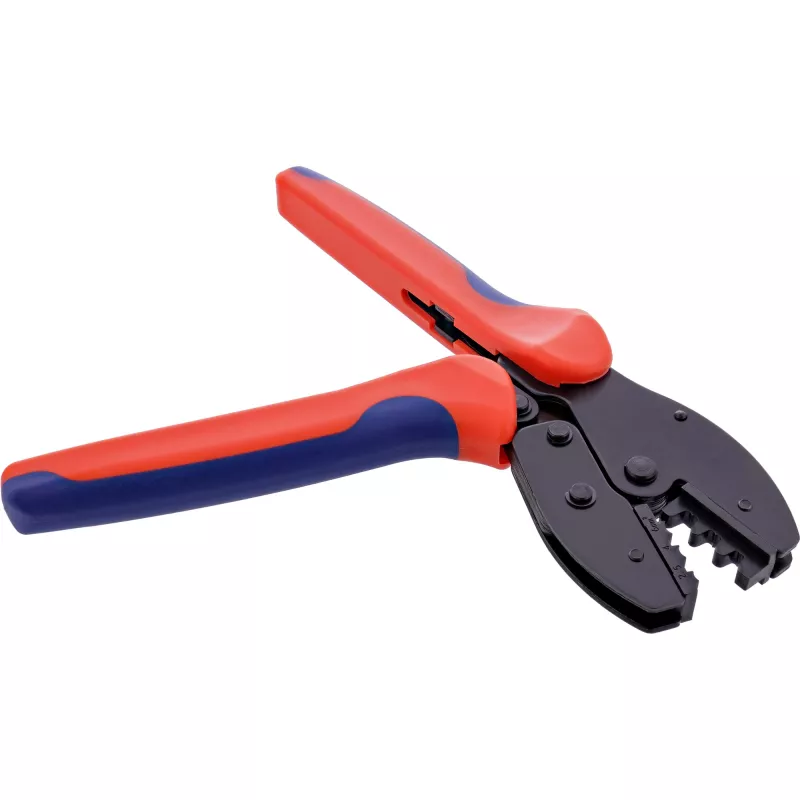

Narzędzie do zaciskania InLine 94100 do złączy MC4 (PV solarne) Szerokość 75 mm Głębokość 220 mm Wysokość 25 mm

Narzędzie do zaciskania InLine® do solarnych złączy MC4 / PV4 zostało zaprojektowane z myślą o precyzyjnym i niezawodnym zaciskaniu kabli solarnych o przekrojach od 2,5 mm² do 6 mm² (14–10 AWG). Jest przeznaczone do stosowania ze złączami solarnymi MC4 / PV4 i łączy ergonomiczną konstrukcję z solidnym wykonaniem, zapewniając powtarzalne rezultaty odpowiednie dla nowoczesnych instalacji fotowoltaicznych.

Zalety

Ergonomiczne uchwyty i precyzyjna geometria szczęk zapewniają wygodną obsługę i powtarzalne zaciśnięcia. Trwałe materiały i niezawodna konstrukcja wydłużają żywotność narzędzia i utrzymują jakość zaciskania przy wielokrotnym użyciu. Narzędzie jest kompatybilne z popularnymi stykami złączy MC4 / PV4 i obsługuje określone przekroje przewodów.

Kluczowe specyfikacje

• Kompatybilne typy złączy: MC4 / PV4
• Przekrój przewodu: 2,5 mm² – 6 mm² (14–10 AWG)
• Zastosowanie: Zaciskanie styków kabli solarnych
• Konstrukcja: Ergonomiczny uchwyt, niezawodna budowa

Sposób użycia

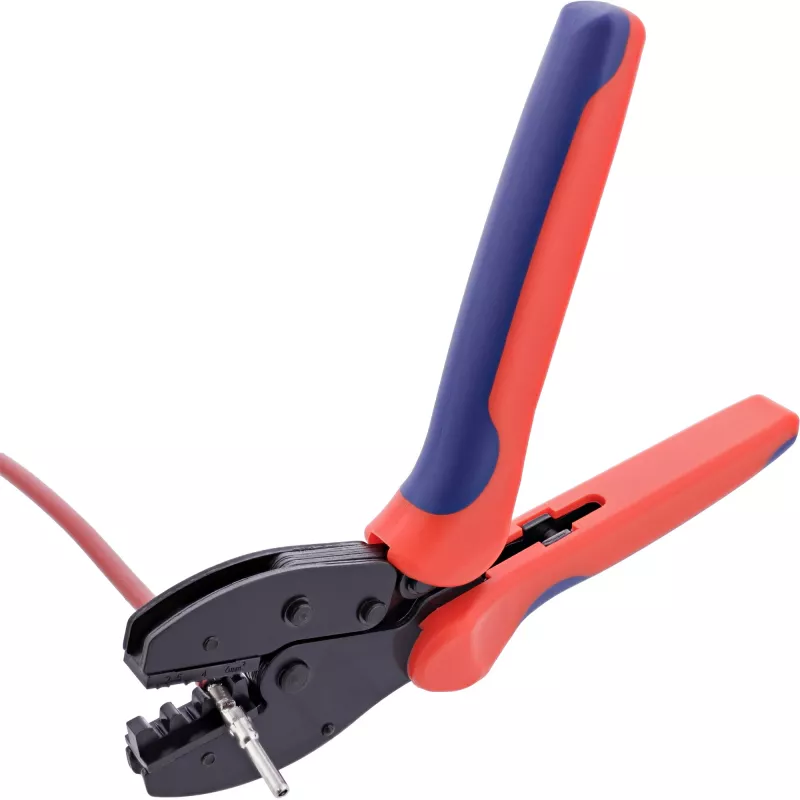

Zdejmij izolację z kabla na zalecaną długość dla złącza, nałóż styk na przewód, umieść styk w odpowiedniej matrycy zaciskowej i wywieraj stały nacisk, aż zacisk zostanie ukończony. Sprawdź połączenie mechaniczne i elektryczne zgodnie z wymaganiami instalacji. Używaj narzędzia wyłącznie z przewodami o określonych rozmiarach i z określonymi typami złączy.

Zalecenia

Sprawdzaj zaciśnięcia wizualnie, a w razie potrzeby przeprowadź test ciągłości elektrycznej i wytrzymałości na rozciąganie. Utrzymuj narzędzie w czystości i przechowuj je w suchym miejscu, aby przedłużyć jego żywotność.
