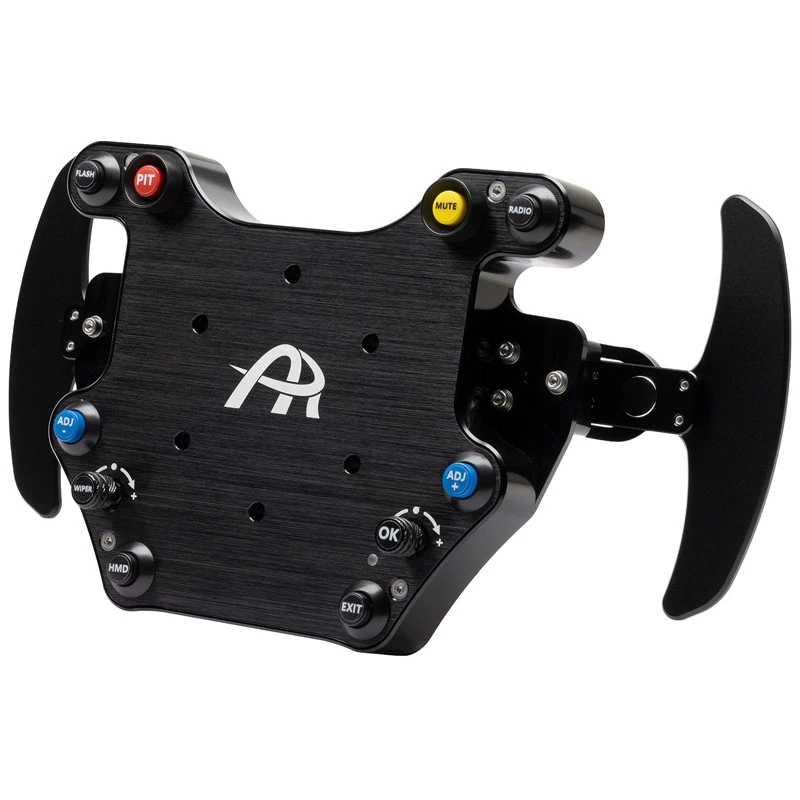

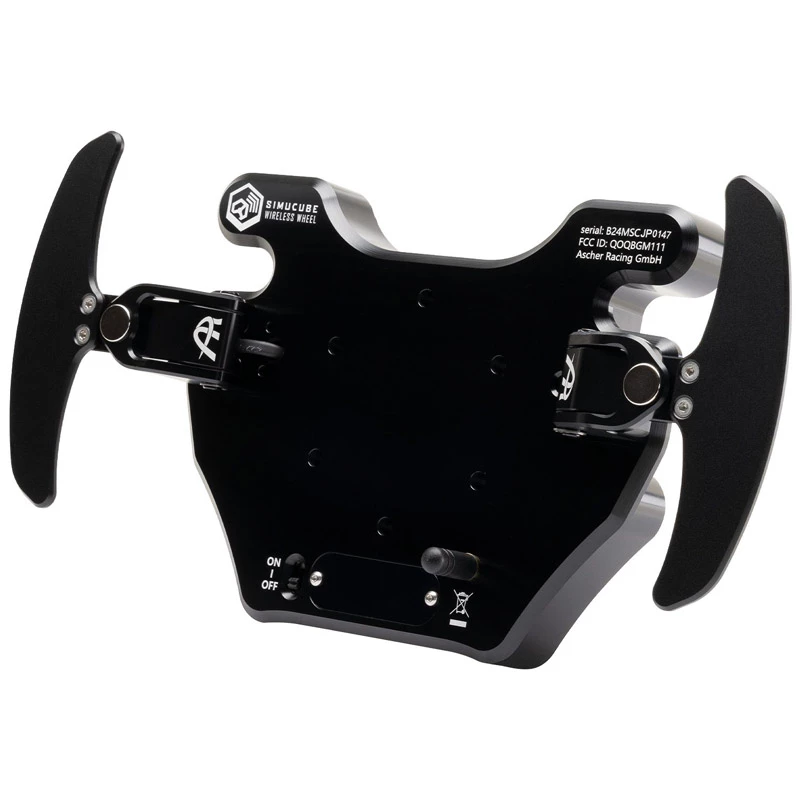

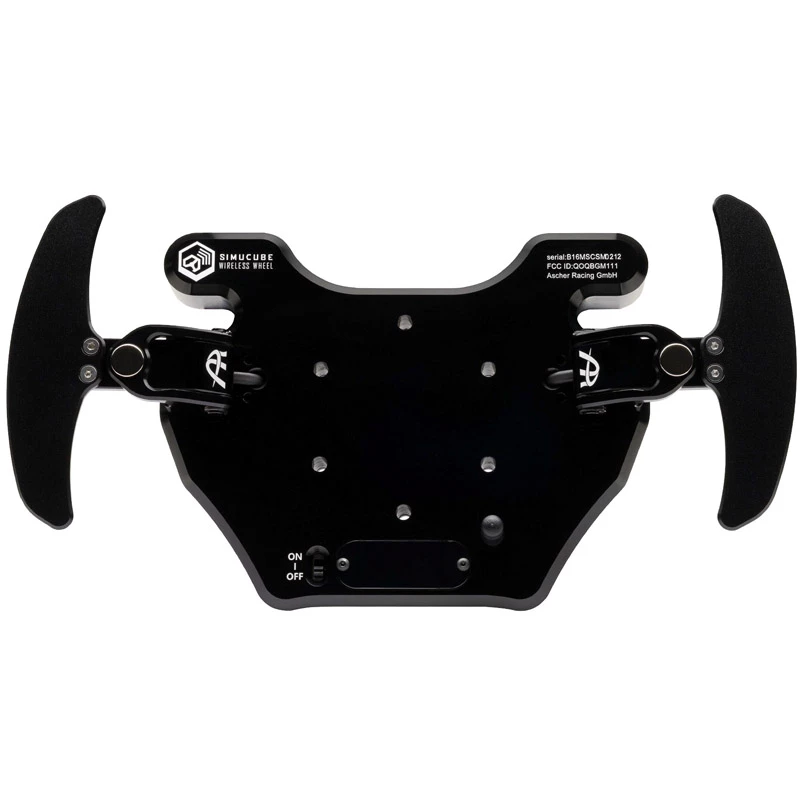

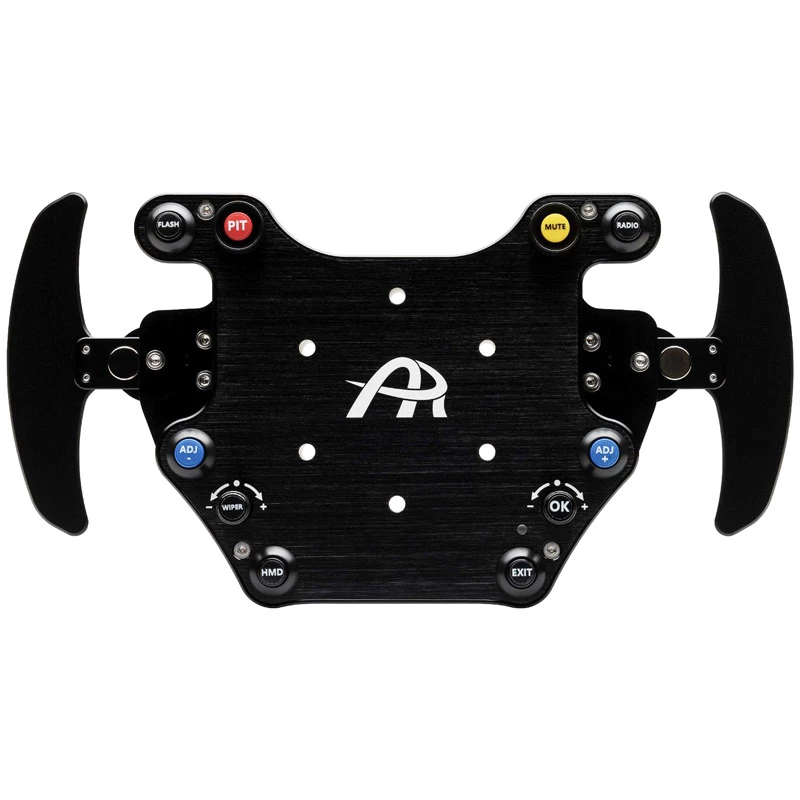

Panel przycisków Ascher Racing B24M-SC — wysokokompatybilny panel przełączników 24-wejściowy

Panel przycisków Ascher Racing B24M-SC — wysokokompatybilny panel przełączników 24-wejściowy zapewnia kompaktową powierzchnię sterowania do kokpitów symulatorów i stanowisk gamingowych. Panel grupuje 24 wejścia na jednej płycie zaprojektowanej pod kątem łatwego montażu i integracji okablowania. Jest przeznaczony do mapowania przełączników dźwigniowych, przycisków i funkcji pomocniczych, oferując uporządkowany interfejs, który redukuje plątaninę kabli i centralizuje punkty sterowania w konfiguracjach symulacji lotniczych i wyścigowych.

Zalety

Panel przełączników obsługuje wysoki poziom kompatybilności z powszechnie używanymi interfejsami symulatorów, umożliwiając łatwe podłączenie do wielu systemów sterowania. Jego układ 24 wejść zapewnia gęsty, ale uporządkowany zestaw elementów sterujących, przy zachowaniu zwartej powierzchni. Konstrukcja upraszcza okablowanie, łącząc wiele wejść w jednej łatwej do zamontowania jednostce, co pomaga utrzymać porządek w kokpicie lub panelu sterowania. Trwała konstrukcja i znormalizowany układ ułatwiają stałe rozmieszczenie często używanych przełączników i przycisków.

Zastosowania

• Kokpity do symulatorów lotniczych
• Panele sterowania w symulatorach wyścigowych
• Zestawy sterowania budowane samodzielnie i zespoły wskaźników
• Stanowiska treningowe do symulacji i szafki zręcznościowe

Kluczowe specyfikacje

• Liczba wejść: 24 fizyczne pozycje przełączników
• Format: kompaktowy panel przycisków zaprojektowany do montażu w panelu
• Kompatybilność: zaprojektowany pod kątem szerokiej kompatybilności z powszechnie używanym okablowaniem i interfejsami symulatorów
• Obsługiwane typy elementów sterujących: przełączniki dźwigniowe, przyciski i przełączniki pomocnicze
• Montaż: płyta mocowana na śruby, kompatybilna ze standardowymi panelami kokpitu

Sposób użycia

Zamontuj panel Ascher Racing B24M-SC w kokpicie lub wycięciu panelu sterowania, używając dostarczonych otworów na śruby lub zgodnych punktów montażowych. Podłącz każdą pozycję przełącznika do interfejsu symulatora lub urządzenia wejściowego, zgodnie ze schematem okablowania wybranego interfejsu; upewnij się, że połączenia zasilania i masy są prawidłowe, zgodnie z dokumentacją kontrolera. Przypisz funkcje do każdego wejścia w oprogramowaniu symulatora lub narzędziu do mapowania elementów sterujących, aby dopasować je do przepustnicy, trymu, świateł lub innych elementów pomocniczych. Przetestuj każde wejście po podłączeniu, aby potwierdzić niezawodny styk i poprawne mapowanie.

Zalecenia

Aby zapewnić niezawodne działanie, używaj ekranowanych lub starannie prowadzonych kabli, aby zminimalizować zakłócenia, i oznaczaj każdy przewód, aby ułatwić identyfikację podczas instalacji lub przyszłej konserwacji. Podczas integracji z interfejsem USB lub niestandardowymi płytami interfejsu postępuj zgodnie z wytycznymi producenta dotyczącymi eliminacji drgań styków, rezystorów podciągających/ściągających i ochrony wejść, aby zapewnić czyste sygnały przełączników i zapobiec przypadkowym wejściom podczas sesji symulacyjnych.
