Patchcord Extralink SC/APC–SC/APC Simplex, światłowód jednomodowy G.657A2, okrągły kabel przyłączeniowy FTTH, 10 m

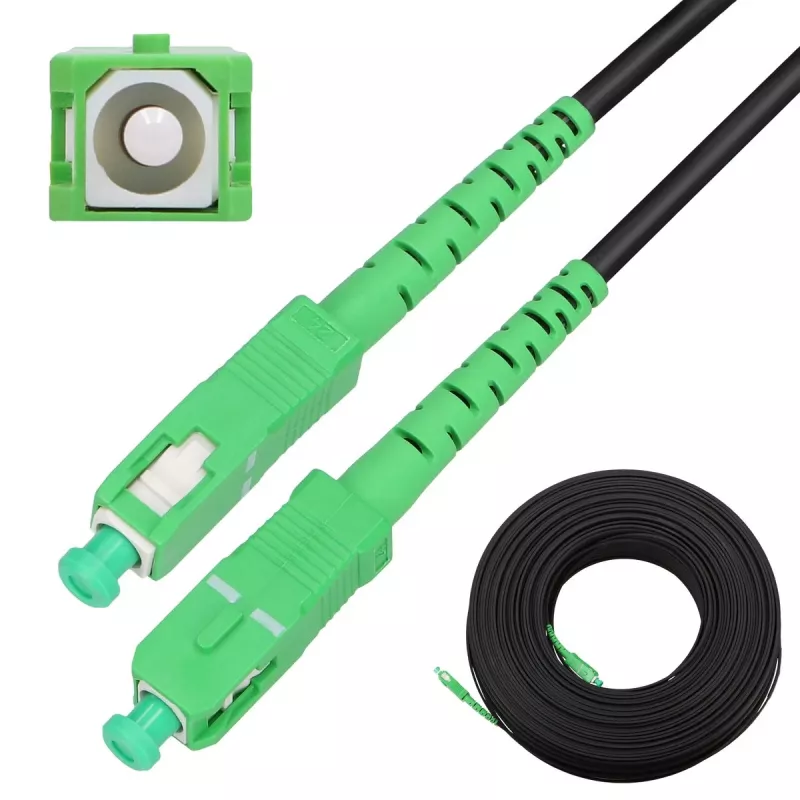

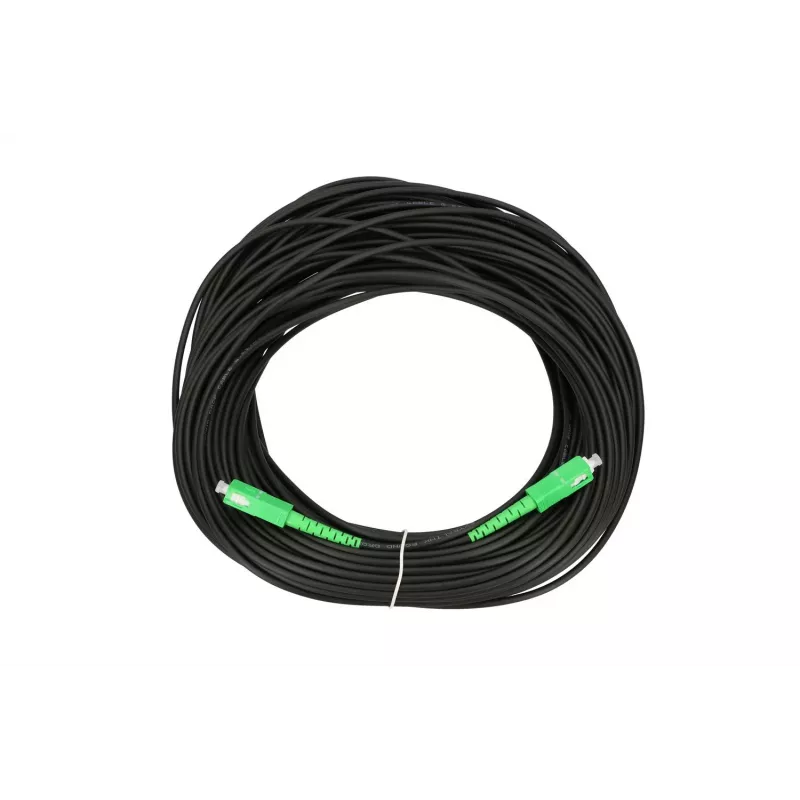

Patchcord Extralink SC/APC–SC/APC Simplex, światłowód jednomodowy G.657A2, okrągły kabel przyłączeniowy FTTH, 10 m to 10-metrowy jednomodowy patchcord światłowodowy ze złączami SC/APC na obu końcach i 3 mm okrągłym kablem przyłączeniowym przeznaczonym do instalacji FTTH i wewnętrznych połączeń optycznych. Kabel wykorzystuje włókno G.657A2 odporne na zginanie, zapewniając niezawodną pracę w instalacjach o ciasnych łukach i ograniczonej przestrzeni. Patchcord simplex zapewnia niskostratne, elastyczne połączenie do łączenia urządzeń optycznych, paneli krosowych i jednostek ONT/ONU.

Zalety

Włókno G.657A2 odporne na zginanie redukuje tłumienność przy małych promieniach gięcia, poprawiając stabilność sygnału w ograniczonych trasach prowadzenia. Złącza SC/APC zapewniają dobrą tłumienność odbicia i stabilne połączenie, odpowiednie do sieci, w których odbicia wsteczne muszą być zminimalizowane. Konstrukcja 3 mm okrągłego kabla przyłączeniowego równoważy elastyczność i ochronę mechaniczną, ułatwiając obsługę podczas instalacji przy jednoczesnym zachowaniu stałej wydajności optycznej na długości 10 m.

Zastosowanie

• Przyłącza FTTH między punktami dystrybucyjnymi a urządzeniami ONT/ONU abonenta
• Łączenie paneli krosowych i przełącznic optycznych
• Łączenie nadajników-odbiorników optycznych, konwerterów mediów i przełączników w sieciach jednomodowych
• Stanowiska laboratoryjne lub testowe wymagające niezawodnego łącza jednomodowego 10 m

Kluczowe parametry

• Typ światłowodu: jednomodowy G.657A2 odporny na zginanie
• Typy złączy: SC/APC na obu końcach (simplex)
• Konfiguracja kabla: simplex, okrągły kabel przyłączeniowy
• Średnica kabla: 3 mm
• Długość: 10 m
• Typowe zastosowanie: wewnętrzne instalacje FTTH i krótkie połączenia jednomodowe

Sposób użycia

Poprowadź patchcord wzdłuż zaplanowanej trasy kablowej, unikając ostrych krawędzi i nadmiernego naprężenia. Włóż każde złącze SC/APC do odpowiedniego gniazda SC/APC, aż zatrzaśnie się z wyraźnym kliknięciem; upewnij się, że wpust feruli jest prawidłowo zorientowany względem adaptera. Unikaj zginania kabla poniżej minimalnego promienia gięcia dla włókna G.657A2 i przymocuj przewód opaskami lub klipsami w odstępach, aby zapobiec naprężeniom w miejscach łączenia. W środowiskach zapylonych zakrywaj złącza zaślepkami, gdy nie są używane, aby zachować czystość powierzchni czołowych i zminimalizować tłumienność wtrąceniową.

Zalecenia

Przed ostatecznym podłączeniem sprawdź i wyczyść powierzchnie czołowe złączy za pomocą zatwierdzonych narzędzi do czyszczenia światłowodów, aby zapewnić niską tłumienność wtrąceniową. Używaj ostrożnego obchodzenia się i odpowiedniego zarządzania kablami, aby utrzymać wydajność w czasie; wymień patchcord, jeśli zauważysz fizyczne uszkodzenia powłoki lub złączy.
