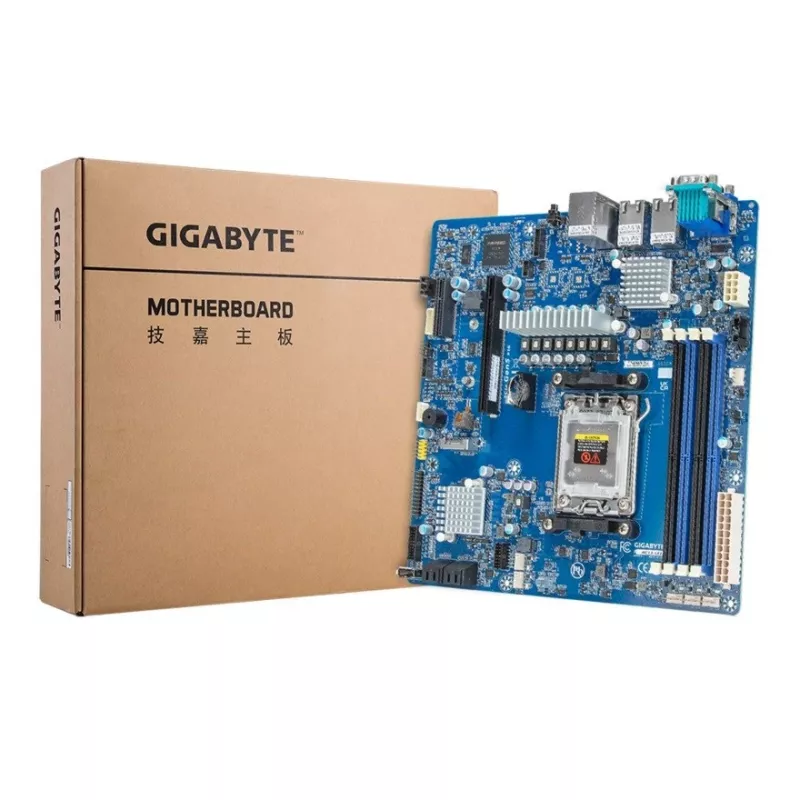

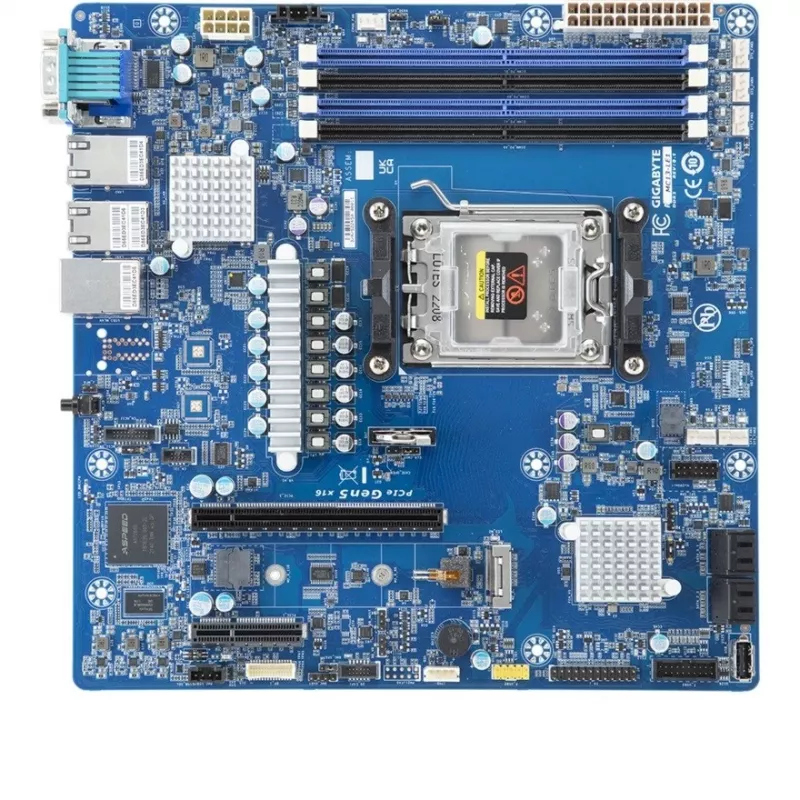

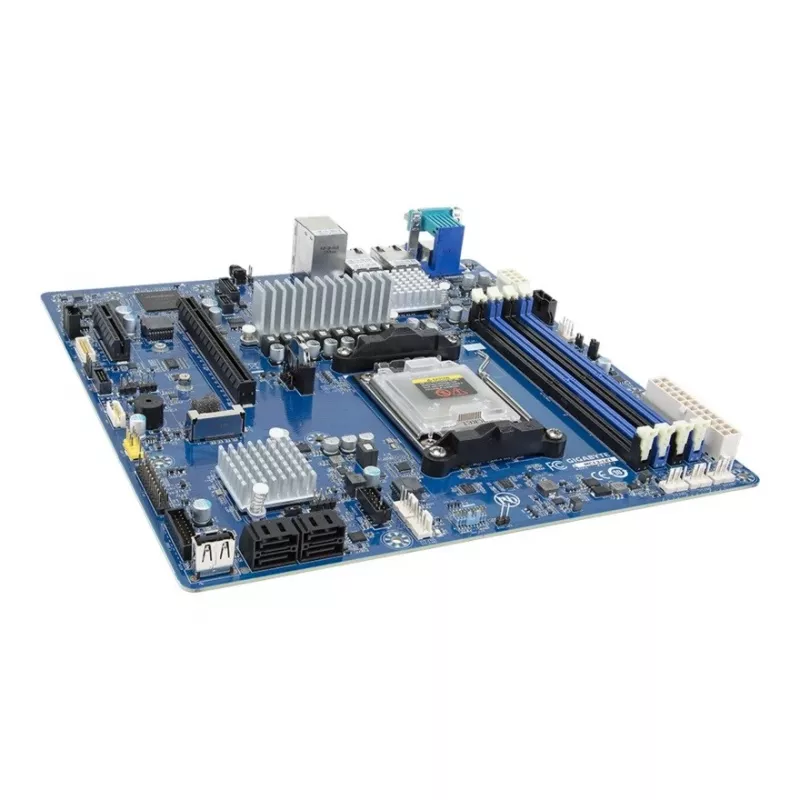

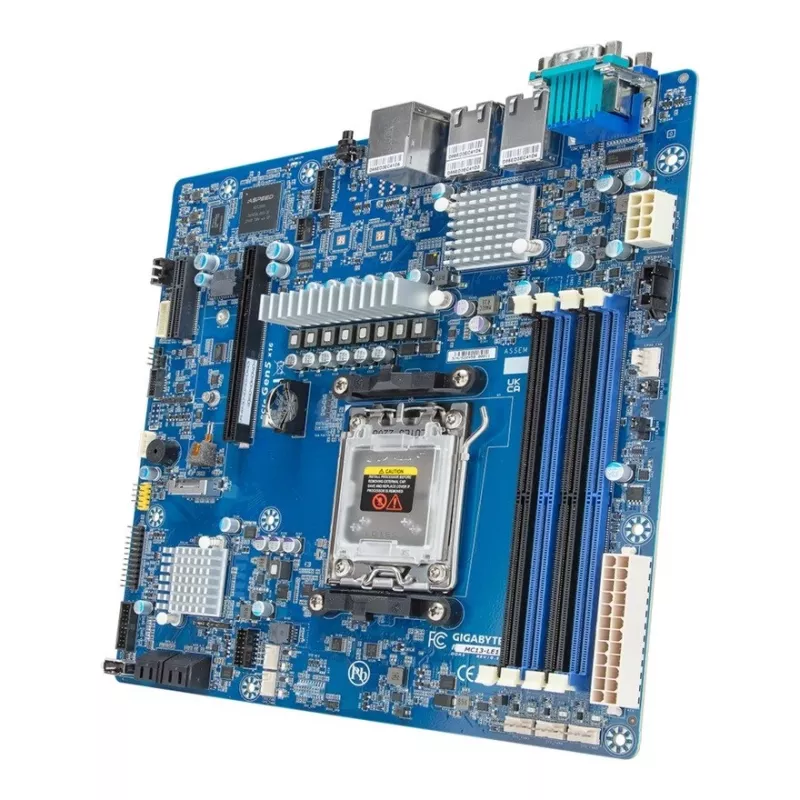

Płyta główna GIGABYTE MC13-LE1 B650E microATX dla AMD AM5 (Ryzen 7000/9000, DDR5, 4x DIMM, 10Gb LAN, 2x RJ-45, 4x SATA III, M.2, RAID)

GIGABYTE MC13-LE1 to płyta główna w formacie microATX oparta na chipsecie AMD B650E, przeznaczona dla procesorów z gniazdem Socket AM5. Obsługuje procesory AMD Ryzen 7000 Series oraz kompatybilne procesory AM5, oferuje dwukanałową pamięć DDR5 w czterech gniazdach DIMM z obsługą ECC i Non‑ECC oraz zapewnia szereg opcji łączności i pamięci masowej przeznaczonych do zastosowań serwerowych i stacji roboczych.

Zalety

Płyta oferuje gniazda rozszerzeń PCIe Gen5 x16 i PCIe Gen4 x4 dla nowoczesnych kart dodatkowych, zintegrowaną sieć 10 Gigabit Ethernet z dwoma portami RJ-45 oraz obsługę pamięci masowych M.2 i SATA III z możliwością RAID 1. Zawiera wiele wewnętrznych złączy, takich jak USB 3.2 Gen2x2, USB 3.2 Gen1, USB 2.0, pięć złączy wentylatorów obudowy i standardowe złącza zasilania ATX, przy zachowaniu kompaktowego formatu microATX.

Zastosowanie

• Kompaktowe serwery lub stacje robocze
• Systemy stacjonarne z procesorami AMD Ryzen 7000
• Systemy wymagające łączności 10Gb Ethernet
• Konfiguracje pamięci masowej z dyskami M.2 i SATA z RAID 1

Kluczowe specyfikacje

• Chipset: AMD B650E
• Format płyty: microATX (244 × 244 mm)
• Gniazdo procesora: Socket AM5, obsługa jednego procesora
• Obsługiwane procesory: AMD Ryzen 7000 Series (kompatybilne z AM5)
• Pamięć: 4 gniazda DDR5 DIMM, dwukanałowa, do 4000 MT/s, obsługa ECC i Non‑ECC
• Sieć: Zintegrowana 10 Gigabit Ethernet, 2 porty LAN RJ-45
• Interfejsy pamięci masowych: M.2 i 4 porty SATA III, obsługa RAID 1
• Rozszerzenia: 1 gniazdo PCIe Gen5 x16, 1 gniazdo PCIe Gen4 x4
• Wewnętrzne I/O: 1 złącze USB 3.2 Gen2x2, 1 gniazdo USB 3.2 Gen1, 2 gniazda USB 2.0, 5 złączy wentylatorów obudowy, złącze wentylatora CPU, 24-pinowe zasilanie ATX
• Złącza tylnego panelu: 2 porty USB 3.2 Gen1 Typ-A, VGA (D-Sub), port COM, port LAN do zarządzania, 2 porty Ethernet RJ-45
• Obsługiwany system: Windows 11 x64

Jak używać

Zainstaluj kompatybilny procesor Socket AM5 i obsadź do czterech modułów DDR5 DIMM zgodnie z instrukcją płyty głównej, aby włączyć pamięć dwukanałową. Podłącz 24-pinowe złącze ATX i złącze zasilania CPU, podłącz urządzenia pamięci masowej do gniazd M.2 lub portów SATA III i skonfiguruj RAID 1 w BIOS-ie, jeśli jest to wymagane. Użyj gniazd PCIe Gen5 x16 lub Gen4 x4 dla kart rozszerzeń i podłącz kable sieciowe i peryferyjne do portów tylnego panelu. Upewnij się, że wentylatory obudowy są podłączone do dostępnych złączy, aby zapewnić odpowiednie chłodzenie.

Zalecenia

Nie demontuj płyty głównej, aby uniknąć uszkodzeń i utraty gwarancji. Postępuj zgodnie z instrukcją płyty głównej dotyczącą montażu chłodzenia CPU, kolejności instalacji pamięci i ustawień BIOS, aby zapewnić stabilną pracę.
