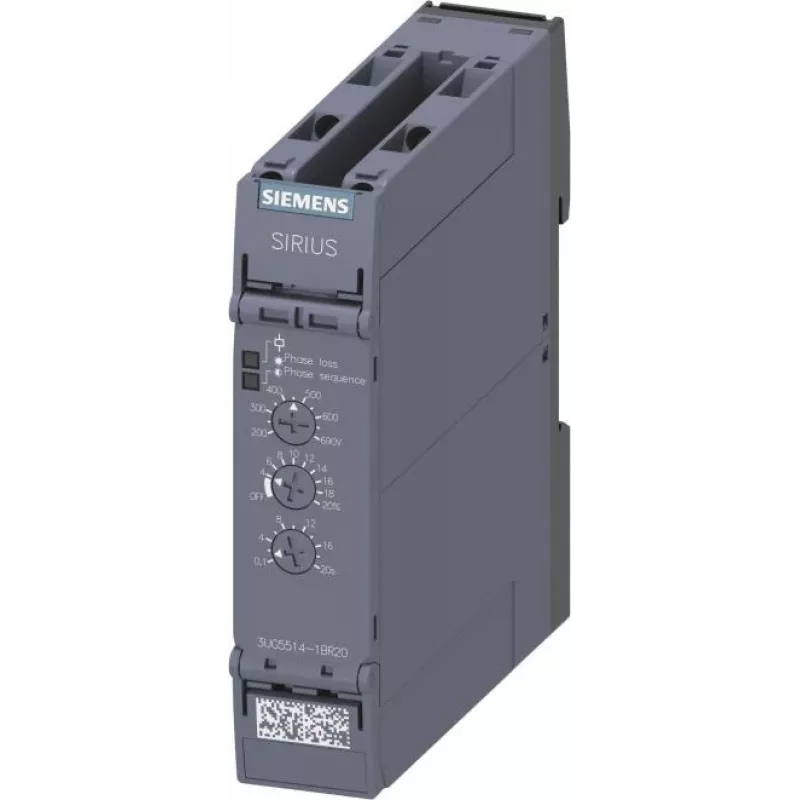

Siemens 3UG5514-1BR20 Przekaźnik monitorujący analogowy do zaniku faz, kolejności faz, asymetrii, podnapięcia, przepięcia, 160-690 V AC, 2 styki przełączne, montaż na szynie DIN

Siemens 3UG5514-1BR20 to wysokiej jakości analogowy przekaźnik monitorujący przeznaczony do niezawodnego monitorowania sieci trójfazowej. Wykrywa zanik fazy, błędy kolejności faz, asymetrię, podnapięcie i przepięcie, zapewniając ochronę urządzeń elektrycznych. Dzięki szerokiemu zakresowi napięcia roboczego 160-690 V AC i regulowanym progom, przekaźnik ten oferuje elastyczność w różnych zastosowaniach przemysłowych. Zasada pomiaru True RMS zapewnia dokładne odczyty nawet w sieciach z odkształceniami.

Zalety

Ten przekaźnik monitorujący oferuje kompleksową ochronę dzięki pięciu funkcjom monitorowania w jednym urządzeniu. Regulowane czasy opóźnienia załączenia i wyłączenia (0,1-20 s) umożliwiają precyzyjną koordynację z systemem. Dwa styki przełączne (2 CO) zapewniają wszechstronne możliwości przełączania. Montaż na szynie DIN upraszcza instalację w szafach sterowniczych.

Zastosowania

• Ochrona silników przemysłowych
• Monitorowanie generatorów
• Monitorowanie zasilania
• Systemy automatyki
• Urządzenia HVAC

Kluczowe specyfikacje

• Typ produktu: Przekaźnik monitorujący
• Funkcje monitorowania: Zanik fazy, Kolejność faz, Asymetria, Podnapięcie, Przepięcie
• Napięcie robocze: 160-690 V AC
• Częstotliwość: 50/60 Hz
• Styki wyjściowe: 2 styki przełączne (2 CO)
• Typ zacisków: Zaciski śrubowe
• Montaż: Szyna DIN (35 mm)
• Regulowany próg podnapięcia: 160-690 V
• Regulowany próg przepięcia: 160-690 V
• Regulowany próg asymetrii: 5-20%
• Regulowany czas opóźnienia załączenia: 0,1-20 s
• Regulowany czas opóźnienia wyłączenia: 0,1-20 s
• Zasada pomiaru: True RMS
• Temperatura pracy: -25 do +60 °C
• Klasa ochrony (obudowa): IP40
• Klasa ochrony (zaciski): IP20
• Trwałość elektryczna: 100 000 cykli łączeniowych przy obciążeniu znamionowym

Zalecenia

Aby uzyskać optymalną wydajność, należy zainstalować przekaźnik w czystym, suchym środowisku w określonym zakresie temperatur. Używać odpowiednich zacisków śrubowych z zalecanymi przekrojami przewodów. Regularnie testować funkcje przekaźnika, aby utrzymać niezawodność systemu.
