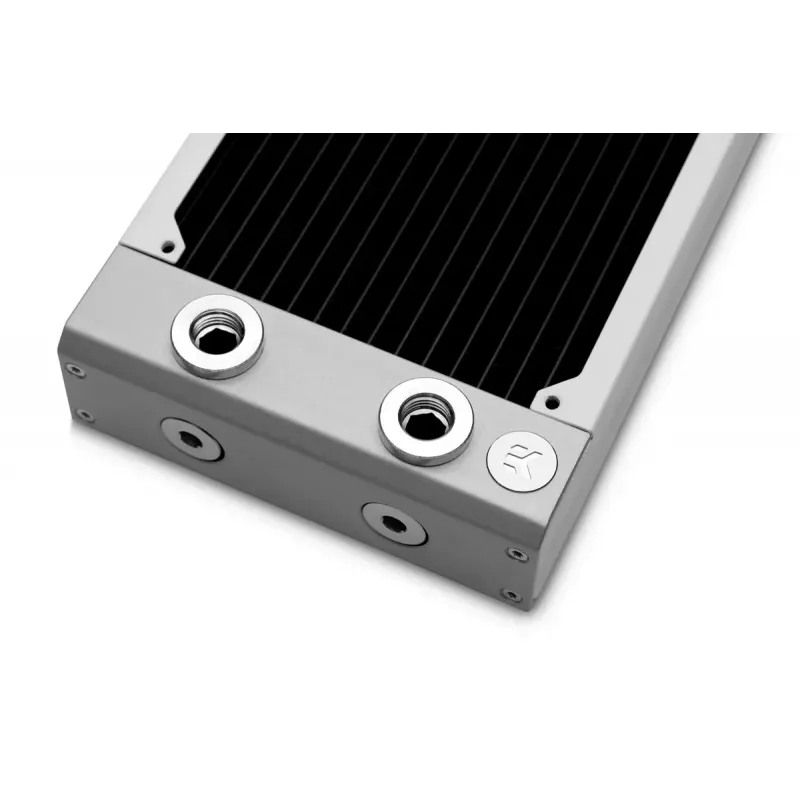

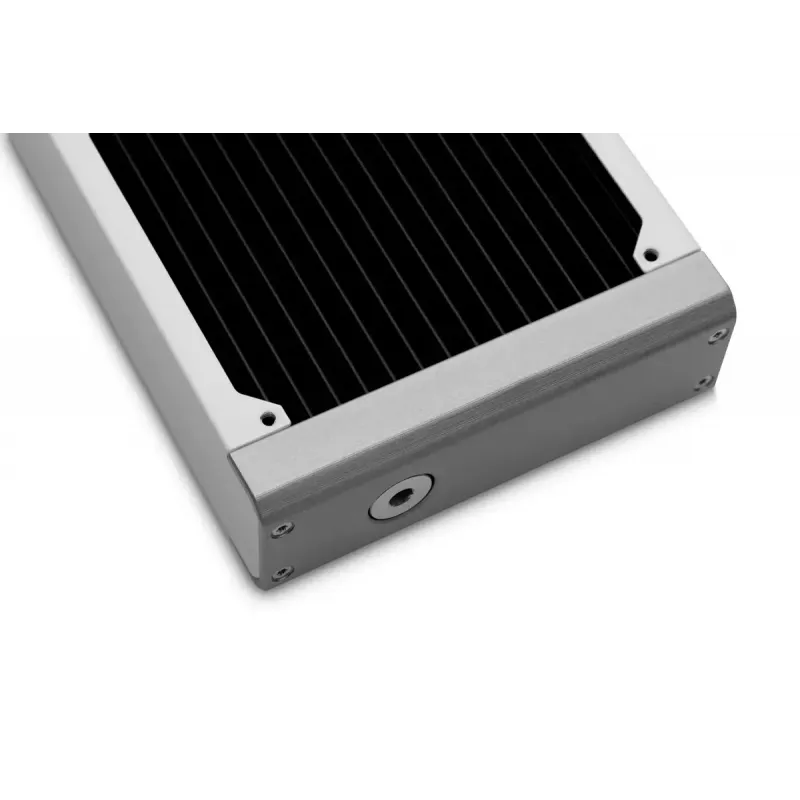

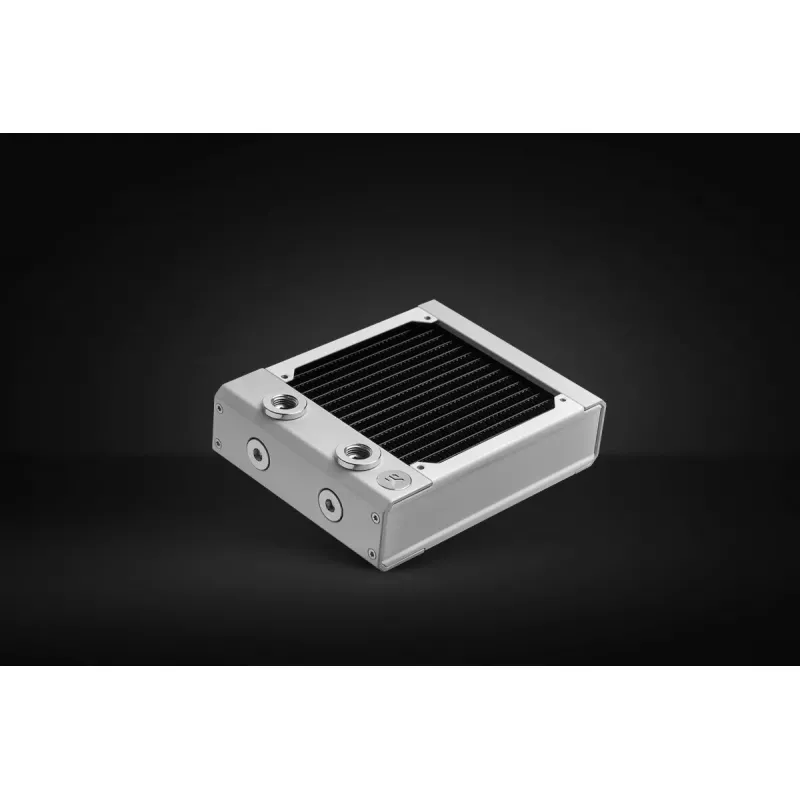

Radiator EK Water Blocks mosiężny miedziany stal nierdzewna biały 130mm 165mm 44mm

Radiator EK Water Blocks 3831109839133 to kompaktowy, wysokowydajny radiator chłodzenia cieczą wykonany z mosiądzu, miedzi i stali nierdzewnej z białym półmatowym wykończeniem płyt bocznych i czarnymi powlekanymi lamelami. Przy zewnętrznych wymiarach około 130 mm × 165 mm × 44 mm (szerokość × głębokość × grubość), ten radiator serii EK-Quantum P Surface został zaprojektowany do efektywnego odprowadzania ciepła przy jednoczesnym niskim oporze przepływu i cichej pracy w szerokim zakresie prędkości wentylatorów. Konstrukcja obejmuje łącznie pięć gwintowanych portów G1/4" (cztery na korpusie i jeden na zbiorniku końcowym) do elastycznego prowadzenia pętli oraz wygodnego opróżniania lub odpowietrzania.

Zalety

Radiator wykorzystuje szesnaście miedzianych rurek 2 mm i wysokiej jakości miedziane lamele bez żaluzji o gęstości 18 FPI, aby zrównoważyć transfer ciepła i opór przepływu powietrza, umożliwiając dobre chłodzenie nawet przy niskich prędkościach wentylatorów. Wyciskane aluminiowe zaślepki końcowe i tłoczone płyty boczne tworzą sztywną konstrukcję odporną na odkształcenia podczas instalacji i obsługi. Elastyczność wielu portów, niski wewnętrzny opór przepływu oraz kompatybilność ze standardowymi wentylatorami 120 mm (grubość 25 mm) pozwalają na integrację tego radiatora z szeroką gamą niestandardowych pętli chłodzenia cieczą bez nadmiernego obciążania typowych pomp.

Zastosowanie

• Niestandardowe pętle chłodzenia cieczą w komputerach PC, gdzie wymagany jest kompaktowy, wysokowydajny radiator
• Konstrukcje o małej obudowie i obudowy obsługujące grubsze radiatory 44 mm
• Konfiguracje z wieloma radiatorami napędzanymi pojedynczą pompą (D5 lub DDC) dzięki niskiemu oporowi przepływu
• Konstruktorzy poszukujący łatwego opróżniania i odpowietrzania pętli przez dodatkowy port G1/4"

Kluczowe specyfikacje

• Materiały: elementy wewnętrzne z mosiądzu, rurki i lamele miedziane, płyty boczne ze stali nierdzewnej, wyciskane aluminiowe zaślepki końcowe
• Wymiary (ok.): 130 mm × 165 mm × 44 mm (szer. × gł. × wys.)
• Liczba i rozmiar rurek: szesnaście rurek miedzianych, szerokość 2 mm
• Gęstość lamel: 18 lameli na cal (FPI), lamele miedziane bez żaluzji z czarną powłoką termiczną
• Porty: pięć gwintowanych portów G1/4" (cztery na korpusie, jeden na zbiorniku końcowym) do wlotu/wylotu i opróżniania/odpowietrzania
• Kompatybilność z wentylatorami: kompatybilny ze standardowymi wentylatorami 120 mm, grubość 25 mm (dostarczone śruby są do 120 mm, okrągłe łby M4 Philips)
• Wykończenie: półmatowe białe powlekane płyty boczne i czarne powlekane lamele

Sposób użycia

Zamontuj radiator w miejscu wewnątrz obudowy, które obsługuje radiator o grubości 44 mm i umieszczenie wentylatorów 120 mm. Użyj dostarczonych śrub M4 do zamocowania wentylatorów 120 mm w konfiguracji push lub pull; dla zwiększenia wydajności chłodzenia można zastosować układ push/pull. Skonfiguruj porty G1/4" z odpowiednimi złączkami i przewodami do prowadzenia pętli, rezerwując dedykowany port na zbiorniku końcowym do opróżniania i odpowietrzania podczas napełniania i konserwacji. Upewnij się, że złączki są odpowiednio dokręcone i sprawdź szczelność podczas wstępnego testu szczelności przed zasileniem innych elementów systemu.

Zalecenia

Dla optymalnej równowagi między hałasem a chłodzeniem, o ile to możliwe, używaj radiatora przy niskich lub umiarkowanych prędkościach wentylatorów ze względu na gęstość lamel 18 FPI. Używaj wentylatorów EK-Quantum lub podobnych z uszczelnioną ramą dla najlepszej stabilności montażu i przepływu powietrza. Planując wiele radiatorów w pętli, weź pod uwagę wydajność pompy (zalecana D5 lub DDC) i umieść dedykowany port odpowietrzający, aby uprościć przyszłą konserwację.
