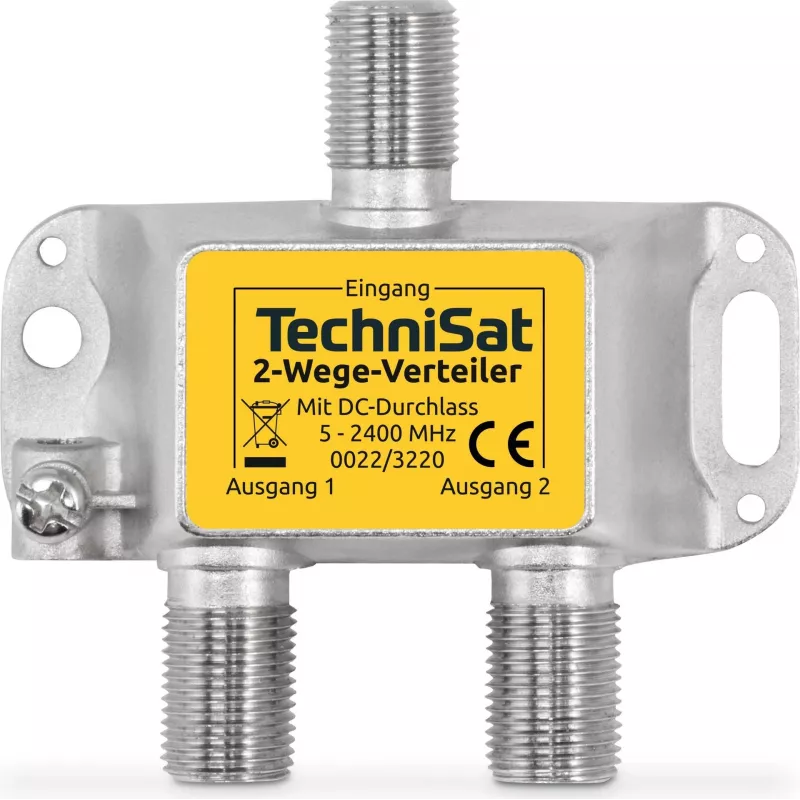

Rozgałęźnik kablowy TechniSat 0022/3220

Rozgałęźnik/sumator kablowy TechniSat 0022/3220 to kompaktowe urządzenie do dystrybucji sygnałów telewizji kablowej i RF z minimalną degradacją. Obsługuje szeroki zakres częstotliwości od 5 do 2400 MHz i dopasowuje się do standardowej impedancji 75 Ω stosowanej w większości domowych i profesjonalnych instalacji koncentrycznych. Mała srebrna obudowa i lekka konstrukcja sprawiają, że nadaje się do ciasnych przestrzeni i łatwej integracji z istniejącymi sieciami antenowymi lub kablowymi.

Zalety

Urządzenie zapewnia stabilną obsługę sygnału w szerokim paśmie częstotliwości, umożliwiając przepuszczanie sygnałów kompatybilnych zarówno z telewizją, jak i satelitą bez znaczącego tłumienia. Kompatybilność z impedancją 75 Ω zmniejsza straty niedopasowania w standardowych systemach koncentrycznych. Kompaktowe wymiary (55 mm x 54 mm x 17 mm) i niska waga ułatwiają dyskretny montaż i zmniejszają obciążenie okablowania i złączy. Metalowa obudowa zapewnia ochronę mechaniczną i pomaga w podstawowym ekranowaniu przed zakłóceniami zewnętrznymi.

Zastosowanie

• Rozdzielanie pojedynczego kabla koncentrycznego do dwóch urządzeń, takich jak telewizory, dekodery lub modemy
• Łączenie dwóch źródeł sygnału RF, gdy wymagany jest sumator pasywny
• Zastosowanie w domowych systemach rozrywki, małych instalacjach komercyjnych i punktach dystrybucji antenowej
• Sytuacje wymagające kompaktowego rozgałęźnika do ograniczonej przestrzeni za szafkami lub w szafach sprzętowych

Kluczowe specyfikacje

• Impedancja: 75 Ω
• Zakres częstotliwości: 5–2400 MHz
• Wymiary: 55 mm × 54 mm × 17 mm
• Waga: 0,041 kg
• Kolor: Srebrny
• Konstrukcja pasywnego rozgałęźnika/sumatora

Sposób użycia

Podłącz przychodzący kabel koncentryczny do portu wejściowego i podłącz kable wyjściowe do portów wyjściowych, upewniając się, że wszystkie złącza są dokręcone, aby uniknąć utraty sygnału. Urządzenie jest pasywne i nie wymaga zasilania. W przypadku sumowania sygnałów podłącz każde źródło do odpowiednich portów i monitoruj jakość sygnału, aby potwierdzić akceptowalne poziomy. Umieść rozgałęźnik w suchym, wentylowanym miejscu i unikaj gwałtownego zginania kabli koncentrycznych przy złączu, aby zachować integralność sygnału.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj wysokiej jakości kabli koncentrycznych i złączy o dopasowanej impedancji 75 Ω. Jeśli rozdzielanie sygnałów do wielu punktów końcowych znacznie obniża poziom sygnału, rozważ dodanie wzmacniacza liniowego lub użycie zasilanego wzmacniacza dystrybucyjnego. Unikaj wystawiania na działanie czynników zewnętrznych, chyba że rozgałęźnik zostanie umieszczony w odpornej na warunki atmosferyczne obudowie.
