Serwer rack GIGABYTE R123-X00-AA01 1U — jednogniazdowa platforma Intel Xeon Scalable, LGA 1700, DDR5, 4 gniazda DIMM, 4 wnęki 2,5 cala, zasilacz 400 W (80 PLUS Gold)

GIGABYTE R123-X00-AA01 to serwer rack 1U oparty na jednogniazdowej platformie Intel Xeon Scalable z gniazdem LGA 1700. Obudowa obsługuje jeden procesor i cztery gniazda DDR5 DIMM (do 128 GB, obsługa RDIMM przy 4000 MT/s). Opcje pamięci masowej obejmują cztery wnęki na dyski 2,5" (HDD/SSD, SATA) i jedno gniazdo M.2. Rozbudowa obejmuje jedno gniazdo PCIe x16 (Gen5) i dwa gniazda PCIe x4 (Gen4). Łączność sieciową zapewnia kontroler Intel I210-AT Gigabit z dwoma portami LAN RJ-45 i dedykowanym portem LAN do zarządzania. Serwer zawiera TPM 2.0, porty VGA i COM, cztery porty USB 3.2 Gen1 Type-A oraz zasilacz 400 W z certyfikatem 80 PLUS Gold. Wymiary urządzenia to 430 × 43,5 × 536 mm i jest przeznaczone do kompaktowych wdrożeń rackowych.

Zalety

Serwer oferuje kompaktową obudowę rack 1U z obsługą nowoczesnych procesorów LGA 1700 i pamięci DDR5, umożliwiając większą przepustowość pamięci przy niewielkich rozmiarach. Funkcje zwiększające niezawodność, takie jak TPM 2.0 i certyfikowany zasilacz 400 W 80 PLUS Gold, przyczyniają się do bezpieczeństwa platformy i efektywności energetycznej. Połączenie gniazd rozszerzeń PCIe Gen5 i Gen4 oraz wielu wnęk 2,5" zapewnia elastyczną konfigurację pamięci masowej i kart rozszerzeń dla różnych obciążeń.

Zastosowanie

• Kompaktowe szafy rack w centrach danych i wdrożenia brzegowe
• Wirtualizacja na małą skalę i hosting aplikacji
• Aplikacje wymagające dużej pojemności pamięci masowej z wieloma dyskami 2,5"
• Usługi sieciowe wymagające Gigabit Ethernet z portem LAN do zarządzania

Główne dane techniczne

• Obudowa: obudowa rack 1U
• Gniazdo procesora: LGA 1700 (jednogniazdowe, obsługa jednego procesora)
• Przykładowa kompatybilna seria procesorów: Intel Pentium Gold G7400
• Typ i pojemność pamięci: DDR5, 4 gniazda DIMM, do 128 GB (obsługa RDIMM przy 4000 MT/s)

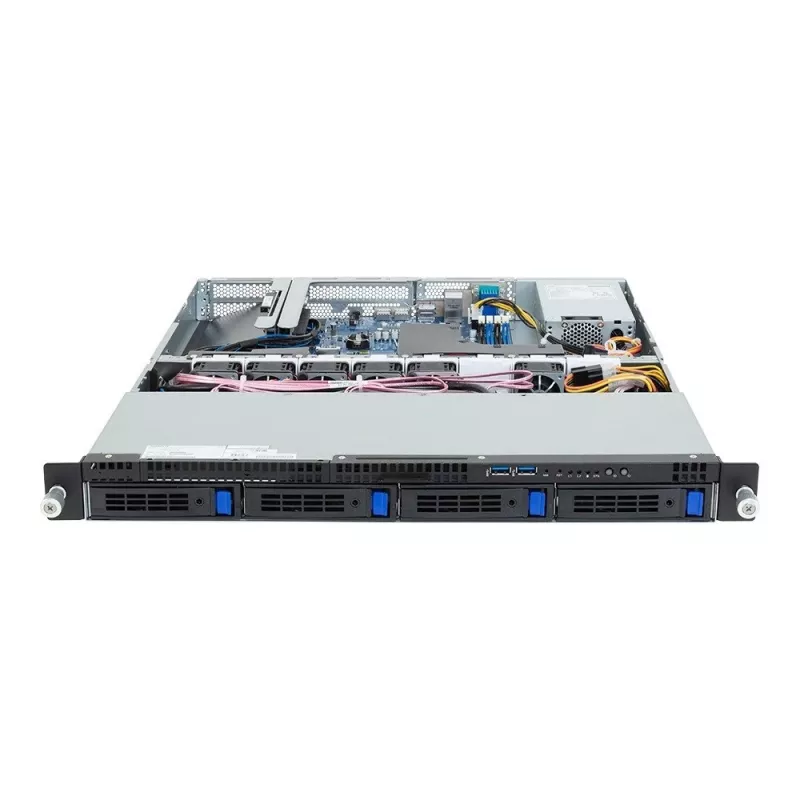

• Wnęki na dyski: 4 × 2,5" (obsługa HDD i SSD, SATA)
• Gniazda M.2: 1
• PCI Express: 1 × PCIe x16 (Gen5), 2 × PCIe x4 (Gen4)
• Kontroler sieci: Intel I210-AT, Gigabit Ethernet, 2 × RJ-45 LAN, 1 × LAN do zarządzania

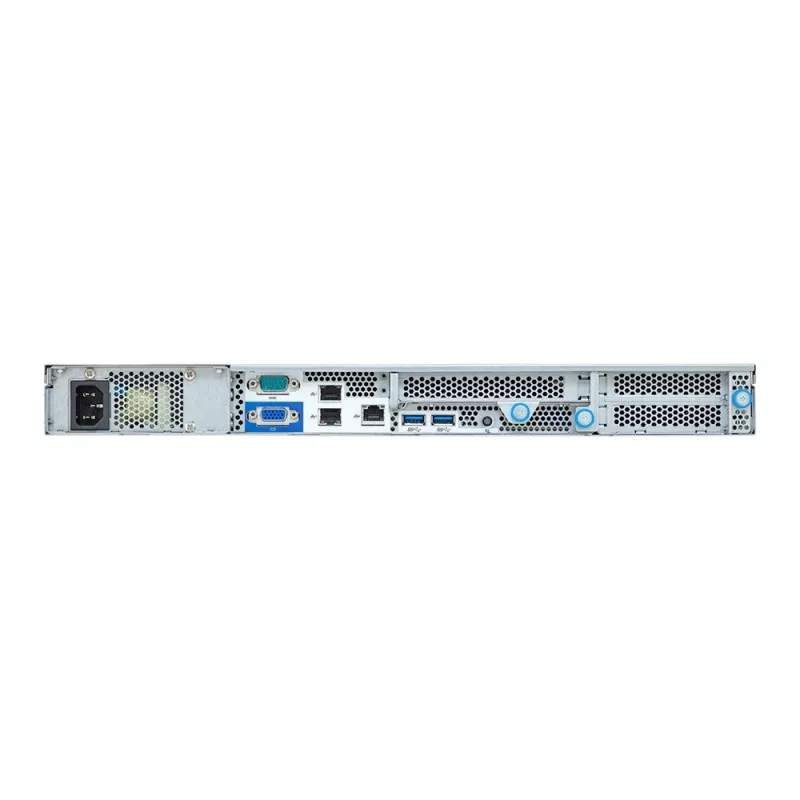

• Porty I/O z tyłu: 1 × VGA, 1 × COM, 4 × USB 3.2 Gen1 Type-A
• Bezpieczeństwo: Trusted Platform Module (TPM) 2.0
• Zasilacz: 400 W, 80 PLUS Gold
• Wymiary (S × W × G): 430 × 43,5 × 536 mm
• Temperatura pracy: 10–35 °C; temperatura przechowywania: -40–60 °C; wilgotność względna przechowywania: 20–95%

Instrukcja użytkowania

Zainstaluj serwer w standardowej szafie 19", postępując zgodnie z instrukcją montażu w racku i zabezpiecz odpowiednimi szynami lub elementami montażowymi. Umieść kompatybilny procesor w jednogniazdowym gnieździe LGA 1700 i zainstaluj moduły DDR5 DIMM w czterech gniazdach zgodnie z wytycznymi dotyczącymi zapełniania pamięci na płycie głównej. Podłącz urządzenia pamięci masowej do wnęk 2,5" lub gniazda M.2 i podłącz kable sieciowe do portów Gigabit RJ-45; podłącz port LAN do zarządzania, jeśli wymagane jest zarządzanie pozapasmowe. Podłącz zasilanie z stabilnego źródła prądu zmiennego i skonfiguruj ustawienia BIOS/firmware, w tym TPM, sieć i kolejność rozruchu, przed instalacją systemu operacyjnego i oprogramowania serwerowego.

Zalecenia

Aby zapewnić niezawodne działanie, wdroż serwer w kontrolowanym środowisku rackowym z odpowiednim przepływem powietrza od przodu do tyłu i temperaturą otoczenia w zakresie 10–35 °C. Używaj modułów RDIMM o zgodnych prędkościach dla optymalnej wydajności, włącz TPM 2.0 w firmware, aby zwiększyć bezpieczeństwo platformy, i uwzględnij certyfikat 80 PLUS Gold zasilacza 400 W podczas planowania zasilania i redundancji dla wdrożeń rackowych.
