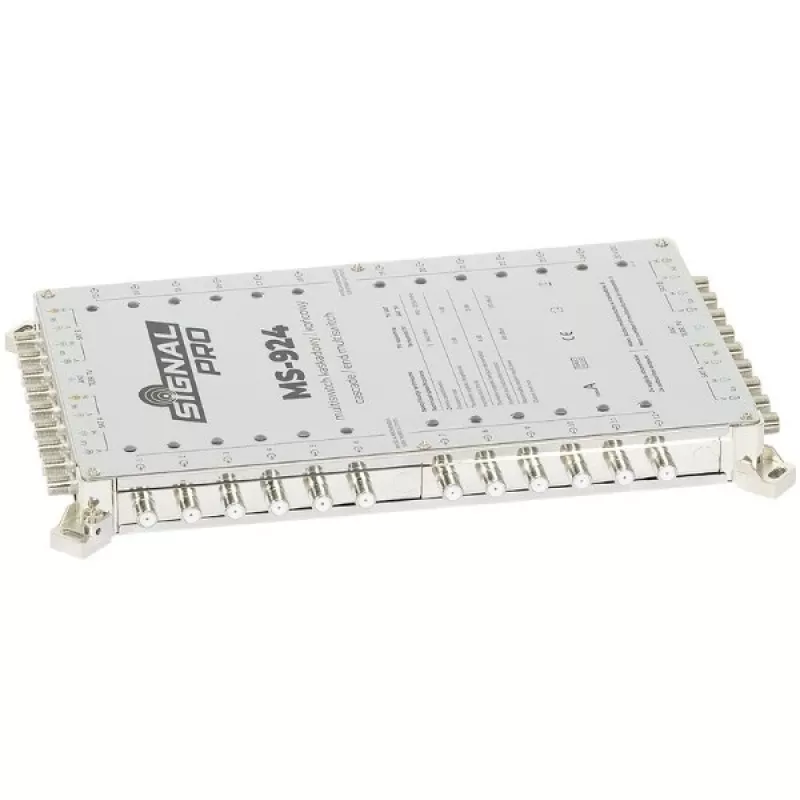

SIGNAL Through Multiswitch MS-924

SIGNAL Through Multiswitch MS-924 to profesjonalny multiplekser kaskadowy przeznaczony do dystrybucji sygnałów satelitarnych i naziemnych. Obsługuje do 8 wejść satelitarnych (dla 2 pozycji SAT, H/V, pasma High/Low) oraz 1 wejście naziemne, zapewniając 4 wyjścia użytkownika i 9 wyjść kaskadowych (8 SAT + 1 TER). Idealny do budynków wielorodzinnych i instalacji komercyjnych, gwarantuje niezawodną dystrybucję sygnału z niskimi stratami i wysoką izolacją.

Zalety

Multiplekser oferuje doskonałą integralność sygnału przy stratach magistrali satelitarnej wynoszących tylko 3 dB i stratach magistrali naziemnej 3 dB. Wyjścia użytkownika mają 0 dB strat odczepu satelitarnego i 20 dB strat odczepu naziemnego, co zapewnia silne dostarczanie sygnału. Dzięki protokołowi sterowania DiSEqC 2.0 i zasilaniu LNB (13V/18V, przełączanie 0/22kHz) jest kompatybilny z większością systemów satelitarnych. Obsługa ścieżki zwrotnej (5-30 MHz) umożliwia usługi interaktywne.

Zastosowanie

• Dystrybucja telewizji satelitarnej w budynkach mieszkalnych, hotelach i biurach
• Połączona dystrybucja sygnałów satelitarnych i naziemnych
• Instalacje profesjonalne wymagające możliwości kaskadowania

Kluczowe specyfikacje

• Typ multipleksera: Kaskadowy (Through)
• Wejścia satelitarne: 8
• Wejścia naziemne: 1
• Wyjścia użytkownika: 4
• Wyjścia kaskadowe: 9 (8 SAT + 1 TER)
• Zakres częstotliwości satelitarnych: 950 - 2150 MHz
• Zakres częstotliwości naziemnych: 5 - 862 MHz
• Straty magistrali satelitarnej: 3 dB
• Straty magistrali naziemnej: 3 dB
• Straty odczepu satelitarnego (wyjście użytkownika): 0 dB
• Straty odczepu naziemnego (wyjście użytkownika): 20 dB
• Protokół sterowania: DiSEqC 2.0 (kompatybilny z 1.0/1.1)
• Zasilanie LNB: 13V/18V, przełączanie 0/22kHz
• Złącza wejścia/wyjścia: Typ F
• Pobór mocy: 150 mA (z 18V DC)
• Temperatura pracy: -20 do +50 °C
• Obsługa ścieżki zwrotnej: Tak (5-30 MHz)
• Izolacja SAT-SAT: >30 dB
• Izolacja SAT-TER: >30 dB

Zalecenia

Aby uzyskać optymalną wydajność, należy używać wysokiej jakości złączy typu F i zapewnić odpowiednie uziemienie. Multiplekser jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. W przypadku większych instalacji należy kaskadować wiele urządzeń.
