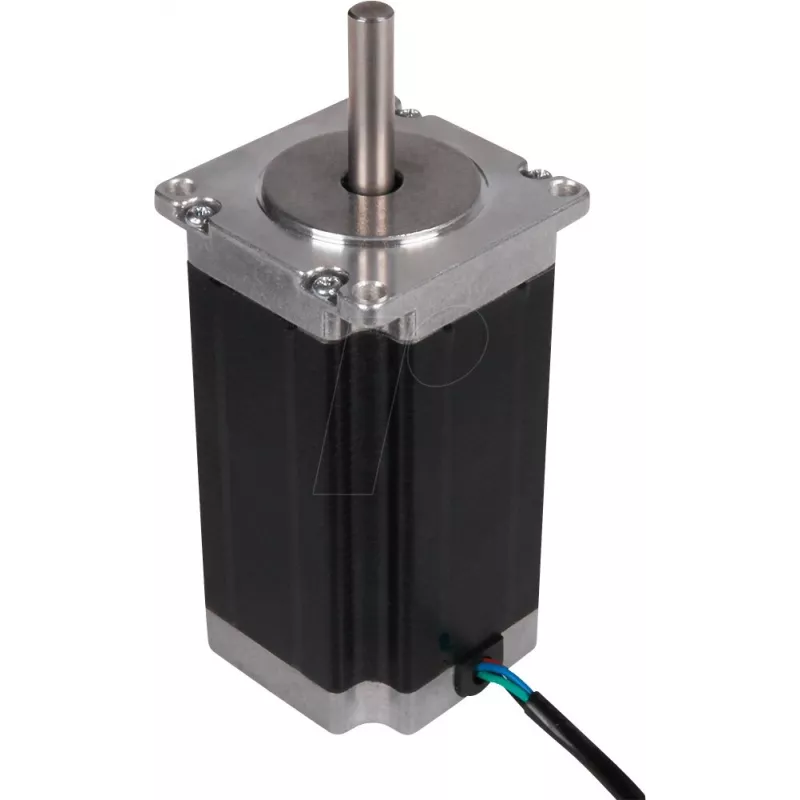

Silnik krokowy JOY-IT NEMA23-03 NEMA 23, 1,8°, 3 A, 8,4 V

Precyzyjne sterowanie ruchem wymaga silnika, który zapewnia stały moment obrotowy i niezawodne kroki. JOY-IT NEMA23-03 to bipolarny silnik krokowy w obudowie NEMA 23, zaprojektowany do maszyn CNC, drukarek 3D i systemów automatyki, w których dokładność jest kluczowa. Dzięki kątowi kroku 1,8° i momentowi trzymającemu 2,2 Nm zapewnia siłę i precyzję potrzebną w wymagających zastosowaniach.

Dla kogo jest przeznaczony

Ten silnik jest idealny dla majsterkowiczów, inżynierów i techników budujących lub modernizujących frezarki CNC, grawerki laserowe, maszyny pick-and-place lub dowolny projekt wymagający solidnego, precyzyjnego ruchu obrotowego. Standardowy wzór montażowy NEMA 23 zapewnia kompatybilność z szeroką gamą uchwytów i sprzęgieł.

Główne cechy

• Rozmiar obudowy NEMA 23 (57 mm) ułatwiający integrację
• Wysoki moment trzymający 2,2 Nm (310 oz-in) dla dużych obciążeń
• Kąt kroku 1,8° (200 kroków/obr) dla płynnego, precyzyjnego pozycjonowania
• Bipolarne połączenie 4-przewodowe do stosowania z nowoczesnymi sterownikami silników krokowych
• Prąd znamionowy 3 A na fazę, napięcie 8,4 V
• Trwała konstrukcja z izolacją klasy B

Specyfikacje

• Rozmiar obudowy: NEMA 23
• Kąt kroku: 1,8°
• Prąd znamionowy: 3 A na fazę
• Napięcie znamionowe: 8,4 V
• Rezystancja fazy: 2,8 Ω
• Indukcyjność fazy: 4,5 mH
• Moment trzymający: 2,2 Nm (310 oz-in)
• Liczba faz: 2
• Liczba przewodów: 4 (bipolarny)
• Średnica wału: 6,35 mm (1/4 cala)
• Długość silnika: 76 mm
• Bezwładność wirnika: 600 g·cm²
• Klasa izolacji: klasa B
• Temperatura otoczenia podczas pracy: -20°C do +50°C
• Wytrzymałość dielektryczna: 500 VAC przez 1 minutę
• Luz promieniowy: maks. 0,02 mm
• Luz osiowy: maks. 0,08 mm
• Typ połączenia: przewody z gołymi końcówkami

Wskazówki

Połącz ten silnik z odpowiednim sterownikiem mikrokrokowym (takim jak DRV8825 lub TB6600) i ustaw limit prądu na 3 A lub mniej, aby zapobiec przegrzaniu. Użyj zasilacza 24-48 V dla optymalnej wydajności przy wysokich prędkościach. Zapewnij odpowiednie odprowadzanie ciepła lub aktywne chłodzenie w zastosowaniach ciągłych.
