Przekaźnik inteligentny na szynę DIN Shelly WavePro3 3-kanałowy Z-Wave, 110–240 V, 25 A na kanał, AES-128, montaż na szynie DIN

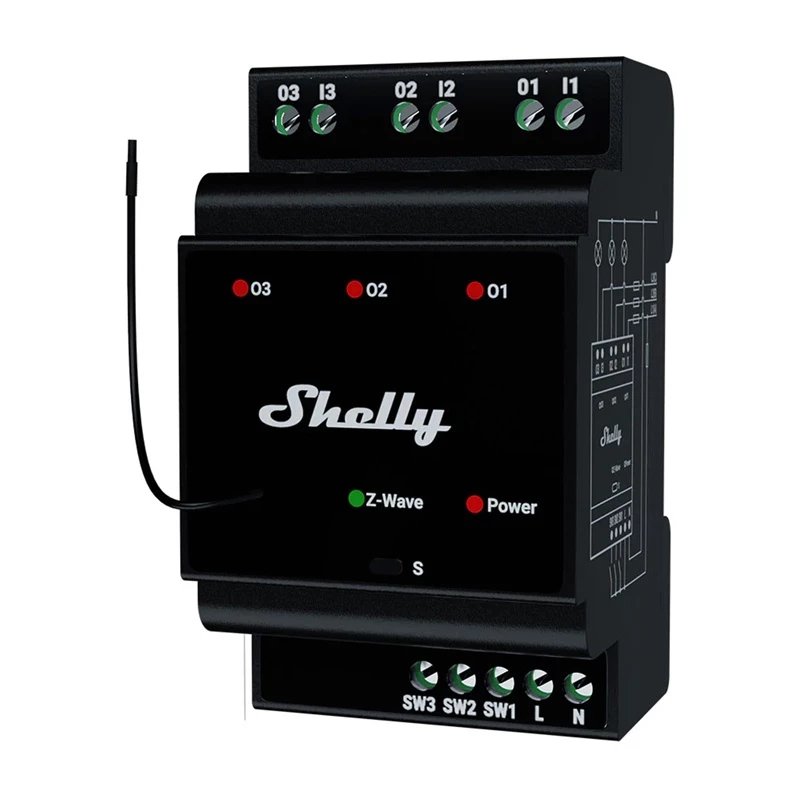

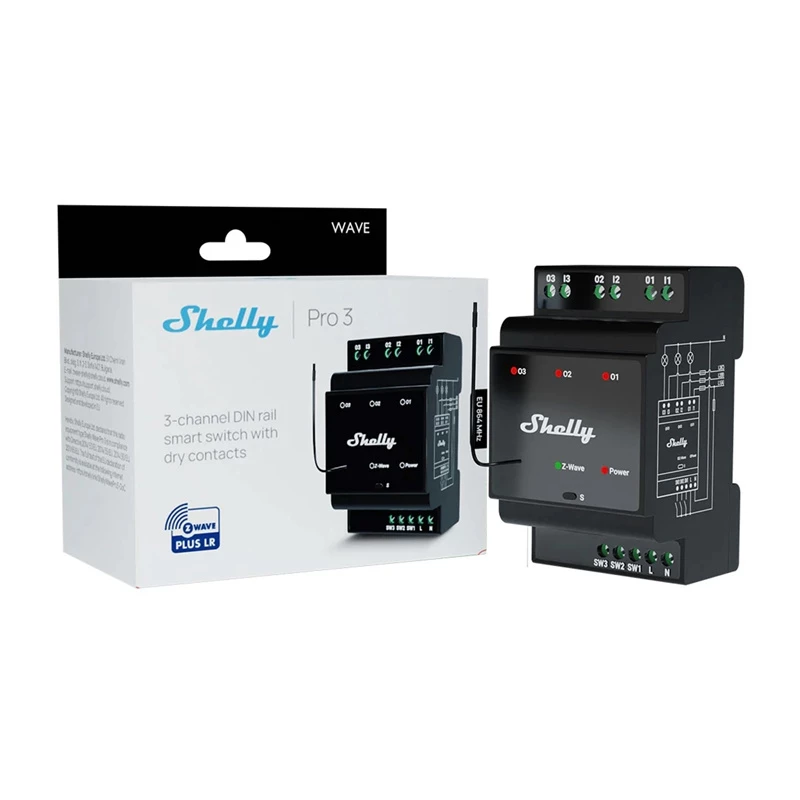

Shelly Wave Pro 3 to montowany na szynie DIN 3-kanałowy przekaźnik z obsługą Z-Wave i Z-Wave Long Range, przeznaczony do profesjonalnych i komercyjnych instalacji elektrycznych. Urządzenie zapewnia trzy bezpotencjałowe wyjścia przekaźnikowe do niezależnego sterowania obwodami o łącznym prądzie do 48 A i integruje się z sieciami Z-Wave, umożliwiając pilotów, harmonogramy, sceny i automatyzację za pośrednictwem kompatybilnej bramy Z-Wave. Kompaktowa obudowa i forma montażu na szynie DIN pasują do rozdzielnic w środowiskach mieszkalnych, hotelowych, biurowych i przemysłowych.

Zalety

Urządzenie oferuje trzy niezależne kanały przekaźnikowe (16 A na kanał, 48 A łącznie), duży zasięg komunikacji dzięki Z-Wave Long Range (do 1000 m w linii wzroku na zewnątrz, do 80 m wewnątrz) oraz możliwości sieci mesh w celu rozszerzenia zasięgu. Charakteryzuje się niskim poborem mocy w stanie bezczynności (< 0,3 W), zabezpieczeniem przed przegrzaniem, które wyłącza przekaźnik powyżej 80°C z powiadomieniem bramy, bezpotencjałowymi stykami do szerokiego zakresu typów obciążeń oraz aktualizacjami oprogramowania OTA. Urządzenie obsługuje standardy bezpieczeństwa S2, S2 Authenticated i S0 do integracji Z-Wave.

Odpowiednie do

• Scentralizowane sterowanie obwodami oświetlenia w domach i budynkach komercyjnych
• Sterowanie ogrzewaniem lub innymi obciążeniami rezystancyjnymi w rozdzielnicach
• Integracja obciążeń indukcyjnych lub pojemnościowych (z odpowiednim układem RC/tłumikiem) w instalacjach hotelowych i biurowych
• Duże obiekty, gdzie wymagana jest komunikacja Z-Wave o dużym zasięgu

Kluczowe specyfikacje

• Producent: Shelly; Model: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór mocy: < 0,3 W
• Przełączanie: maks. AC 240 V, maks. DC 30 V
• Maksymalny prąd przełączania: 16 A na kanał, 48 A łącznie
• Kanały: 3 wyjścia przekaźnikowe bezpotencjałowe
• Z-Wave: Tryb Mesh (868,4 MHz, do ~40 m wewnątrz, działa jako wzmacniacz); Tryb Long Range (864,0 MHz, do 80 m wewnątrz / do 1000 m na zewnątrz, wzmacniacz nieobsługiwany w LR)
• Procesor: Z-Wave S800; Moc nadajnika RF < 25 mW
• Wymiary: 96 × 53 × 59 ±0,5 mm; Waga: 150 g; Montaż: szyna DIN
• Zaciski: maks. moment dokręcania 0,4 Nm; przekrój przewodu 0,5–2,5 mm²; długość odizolowania przewodu 6–7 mm
• Temperatura pracy: od -20°C do 40°C; Wilgotność: 30–70% RH; Maksymalna wysokość instalacji: 2000 m

Jak używać

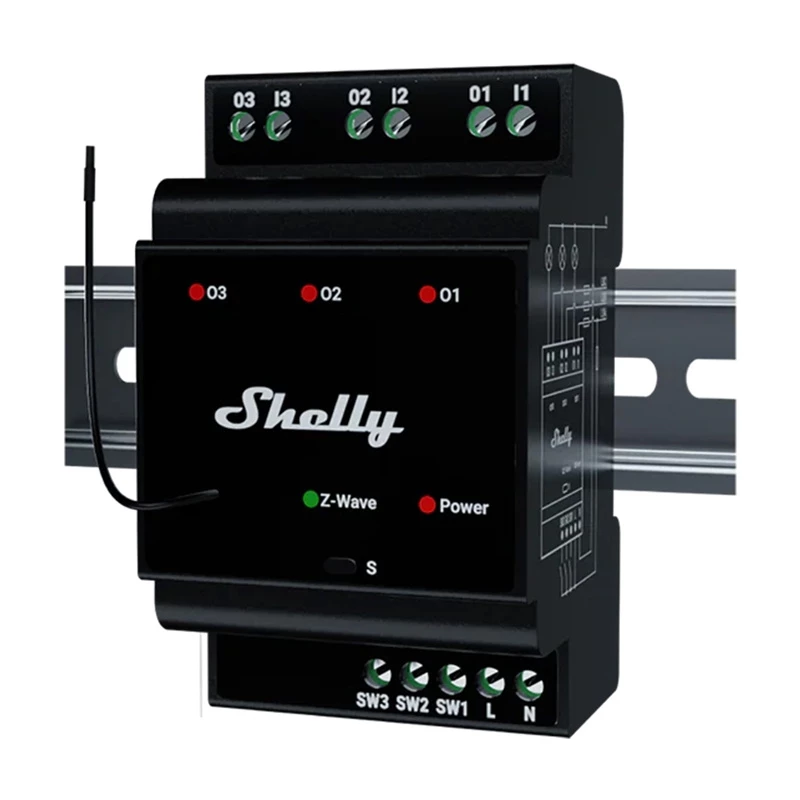

Zainstaluj Shelly Wave Pro 3 na standardowej szynie DIN wewnątrz rozdzielnicy zgodnie z lokalnymi przepisami elektrycznymi. Podłącz przewody zasilające i obwody do bezpotencjałowych zacisków, przestrzegając zaleceń dotyczących momentu dokręcania zacisków i odizolowania przewodów. Dodaj urządzenie do kompatybilnej bramy Z-Wave za pomocą SmartStart lub procesu inkluzji Z-Wave (zeskanuj kod QR lub postępuj zgodnie z instrukcjami bramy). Skonfiguruj kanały, harmonogramy i sceny w bramie, aby umożliwić pilotów i automatyzację. Upewnij się, że obciążenia indukcyjne lub pojemnościowe są wyposażone w wymagane układy RC (tłumiki), jeśli jest to określone.

Zalecenia

Używaj Shelly Wave Pro 3 do scentralizowanego przełączania oświetlenia i sprzętu średniej mocy i unikaj przekraczania wartości znamionowych prądu na kanał lub łącznych. W przypadku obciążeń indukcyjnych lub pojemnościowych potwierdź obecność zabezpieczenia RC/tłumika. Utrzymuj instalację w określonych zakresach temperatury otoczenia i wilgotności oraz stosuj aktualizacje OTA za pośrednictwem bramy, aby zachować bezpieczeństwo i funkcjonalność.
