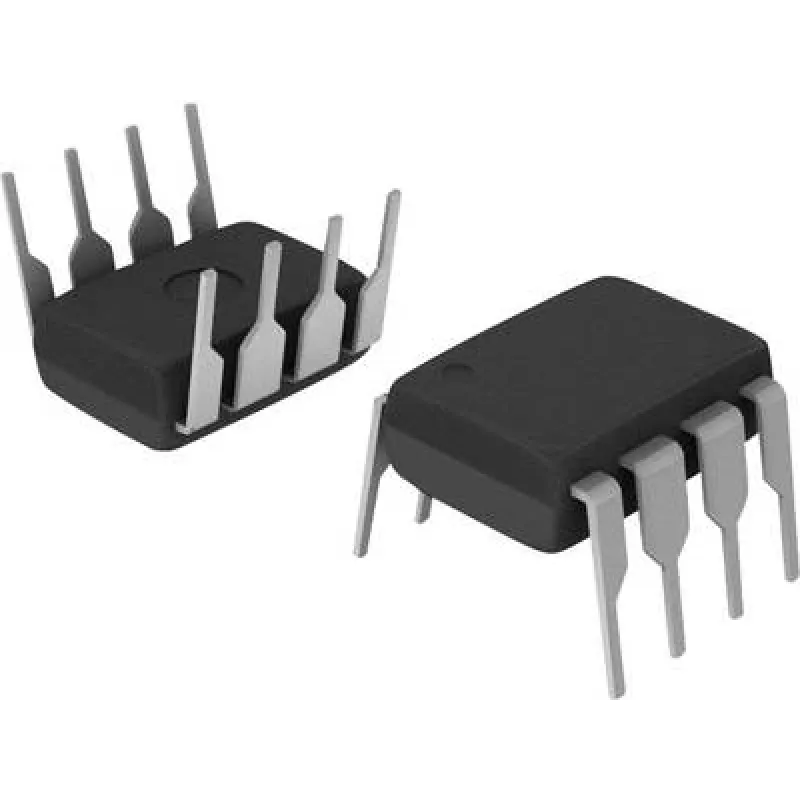

Sterownik bramki transoptora BROADCOM HCPL-3180-000E DIP-8 Push-Pull Totem-Pole dla AC/DC

BROADCOM HCPL-3180-000E to sterownik bramki transoptora w obudowie DIP-8 zapewniający izolację galwaniczną między stopniem sterującym a mocy. Układ wyposażony jest w stopień wyjściowy push-pull (totem-pole) i przeznaczony do sterowania wejściami bramek elementów przełączających mocy w układach AC i DC. Typowe zastosowania obejmują izolowane sterowanie bramkami tranzystorów IGBT, MOSFET i innych łączników mocy stosowanych w falownikach, napędach silników oraz zasilaczach, gdzie wymagana jest niezawodna praca przełączania i izolacja elektryczna.

Zalety

Sterownik bramki transoptora łączy izolację wysokonapięciową z wyjściem push-pull, umożliwiając sterowanie bramką po stronie niskiego i wysokiego napięcia bez bezpośredniego połączenia elektrycznego między obwodami sterującymi a mocy. Obudowa DIP-8 upraszcza montaż przewlekany i prototypowanie, a wyjście totem-pole zapewnia szybsze czasy przejść i zdefiniowane poziomy logiczne odpowiednie do sterowania różnymi pojemnościami bramek. Układ redukuje sprzężenia szumowe do wrażliwych układów sterujących dzięki zachowaniu izolacji galwanicznej między wejściem a wyjściem.

Zastosowanie

• Izolowane sterowanie bramkami stopni mocy z IGBT i MOSFET
• Falowniki i układy sterowania napędów silników
• Systemy konwersji mocy AC i DC
• Zasilacze impulsowe i izolowane interfejsy sterujące

Kluczowe specyfikacje

• Typ obudowy: DIP-8 przewlekana
• Stopień wyjściowy: push-pull (totem-pole)
• Izolacja: galwaniczna pomiędzy wejściem a wyjściem
• Funkcja: optycznie izolowany sterownik bramki dla tranzystorów mocy
• Typ sygnału: wejście cyfrowe do sterowania zaciskami bramek łączników mocy

Sposób użycia

Umieść układ na płytce PCB ze standardowym rozstawem DIP-8 lub użyj kompatybilnej podstawki do prototypowania. Doprowadź do diody LED wejściowej odpowiedni prąd przewodzenia przez rezystor ograniczający prąd ze źródła logiki sterującej, przestrzegając polaryzacji wejścia układu. Podłącz wyprowadzenia wyjściowe do ścieżek sterownika bramki i zapewnij wymagane napięcia zasilania dla obwodu sterowania bramką. Zachowaj zalecane odległości izolacyjne na płytce PCB, aby utrzymać izolację, oraz postępuj zgodnie z wytycznymi z noty katalogowej tranzystora mocy dotyczącymi doboru rezystora bramkowego i układu gasikowego. Przestrzegaj zalecanych przez producenta napięć zasilania i prądów wejściowych, aby zapewnić niezawodne przełączanie i długą żywotność układu.

Zalecenia

Aby uzyskać najlepsze rezultaty, stosuj prawidłowe techniki projektowania PCB minimalizujące indukcyjność i pojemność rozproszenia na ścieżkach bramki i mocy, umieszczaj kondensatory odsprzęgające blisko wyprowadzeń zasilania sterownika oraz dodaj odpowiednie rezystory bramkowe w celu kontroli szybkości przełączania i ograniczenia di/dt. Zweryfikuj wymagania izolacyjne dla swojego systemu i przetestuj wydajność przełączania w oczekiwanych warunkach obciążenia i temperatury.
