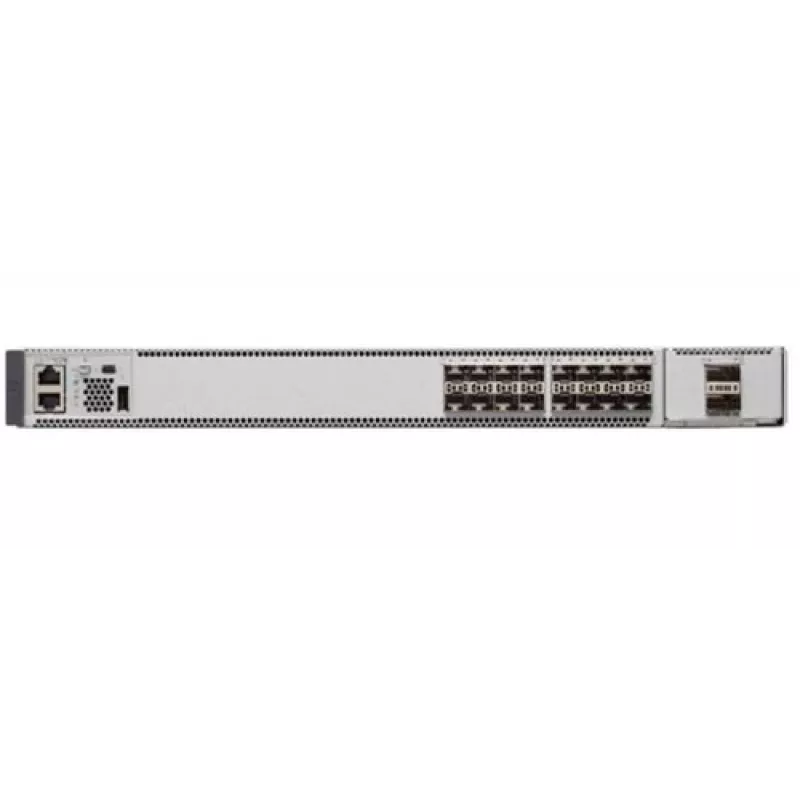

Switch Cisco Catalyst 9500 16-PORT 10GIG

Seria Cisco Catalyst 9500 to platforma przełączników nowej generacji klasy korporacyjnej do warstwy rdzeniowej i agregacyjnej, zaprojektowana z myślą o programowalności, łatwości serwisowania, bezpieczeństwie, IoT i wdrożeniach w chmurze. Model Catalyst 9500 16-PORT 10GIG (C9500-16X-A) to stały przełącznik zarządzalny oparty na procesorze x86 z 4-rdzeniowym procesorem 2,4 GHz, 16 GB pamięci DDR4 i 16 GB pamięci wewnętrznej. Zapewnia łączność 10G o wysokiej gęstości i jest przeznaczony do umieszczenia w warstwie rdzeniowej i agregacyjnej sieci kampusowej.

Zalety

Przełącznik oferuje nieblokującą architekturę 40G QSFP+ i 1G/10G SFP/SFP+ z dużą skalą tabel MAC, tras i list ACL oraz buforowaniem klasy korporacyjnej. Obsługuje zaawansowane usługi routingu i infrastruktury, w tym VPN MPLS warstwy 2/3, Multicast VPN (MVPN) i NAT, a także funkcje brzegowe dostępu definiowanego programowo, takie jak śledzenie hostów, łączność międzydomenowa i LISP uwzględniający VRF. Platforma obejmuje również funkcje wysokiej dostępności, takie jak Graceful Insertion and Removal (GIR), Cisco NSF/SSO oraz nadmiarowe zasilacze i wentylatory o klasie platinum.

Zastosowanie

• Przełączanie w warstwie rdzeniowej i agregacyjnej sieci kampusowej przedsiębiorstwa
• Agregacja 10G o wysokiej gęstości i dystrybucja dostępu
• Środowiska wymagające zaawansowanego routingu, MPLS i usług VPN
• Sieci potrzebujące wysokiej dostępności i nadmiarowości

Kluczowe specyfikacje

• Model: Cisco Catalyst 9500 16-PORT 10GIG (C9500-16X-A)
• Procesor: x86, 4-rdzeniowy, 2,4 GHz
• Pamięć: 16 GB DDR4
• Pamięć wewnętrzna: 16 GB
• Porty: 16 × Gigabit Ethernet RJ-45 (10/100/1000); obsługa 10G za pośrednictwem modułów SFP+/QSFP w zależności od konfiguracji
• Typ przełącznika: Zarządzalny L2/L3
• Kolor: Szary

Jak używać

Zainstaluj przełącznik w odpowiedniej przestrzeni rack w szafie rdzeniowej lub agregacyjnej kampusu zgodnie z wytycznymi Cisco dotyczącymi montażu w racku. Podłącz łącza uplink i agregacyjne przy użyciu odpowiednich modułów SFP+/QSFP dla łączności 10G/40G i skonfiguruj sieci VLAN, instancje routingu oraz zasady bezpieczeństwa za pomocą interfejsu zarządzania Cisco IOS XE. Użyj wbudowanych portów zarządzania lub zarządzania pozapasmowego do wstępnej konfiguracji i zastosuj obrazy oprogramowania oraz licencje na funkcje wymagane dla MPLS, VPN i SD-Access.

Zalecenia

W celu uzyskania optymalnej wydajności należy wdrożyć Catalyst 9500 16-PORT 10GIG w rolach rdzeniowych lub agregacyjnych z włączonymi nadmiarowymi modułami zasilania i wentylatorów, utrzymywać aktualne oprogramowanie układowe oraz używać zalecanych przez Cisco transceiverów i kabli SFP+/QSFP, aby zapewnić obsługiwane prędkości łączy i kompatybilność.
