System chłodzenia komputera Alphacool 26158 Czarny 38mm Szerokość 120mm Głębokość 18mm Wysokość

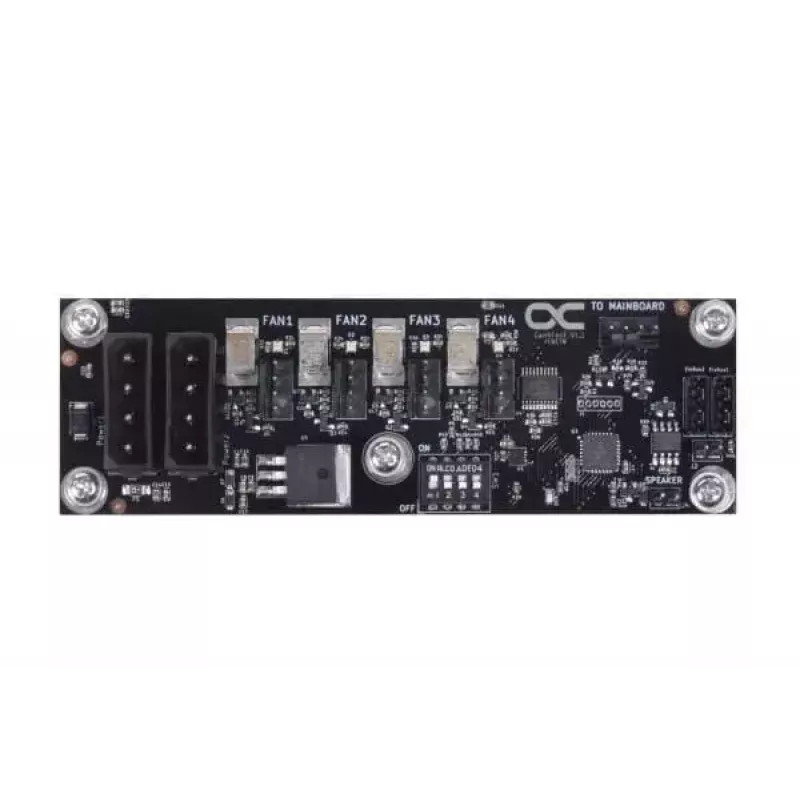

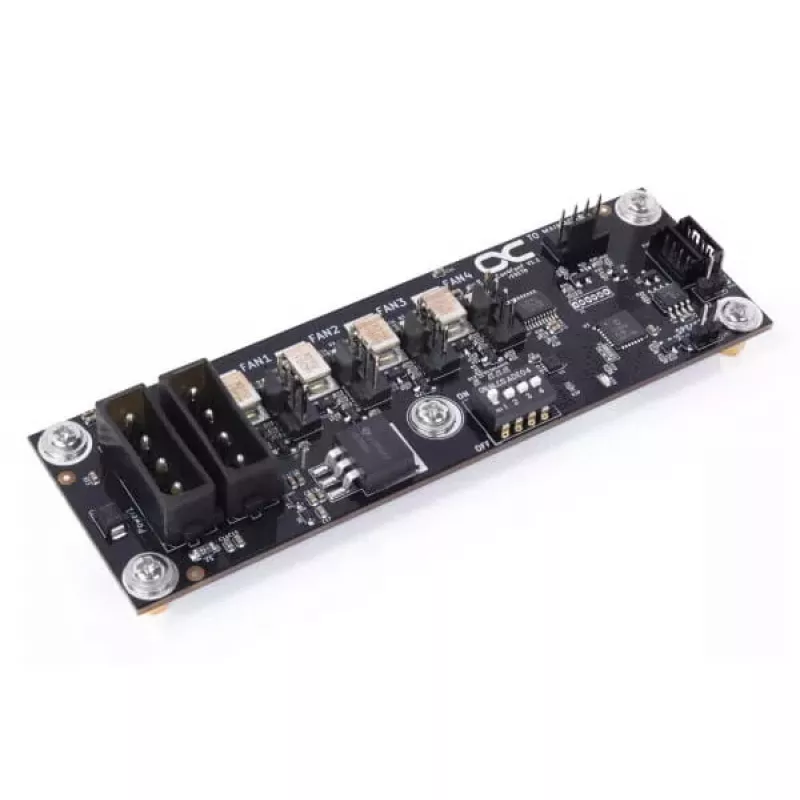

Alphacool ES Guardian 4Port Powerfan Hub to adapter zasilania i monitorowania dla serwerowych i przemysłowych wentylatorów o wysokim poborze prądu, które nie mogą być zasilane bezpośrednio ze standardowych złączy na płycie głównej. Podłącza się go do zasilacza i zapewnia cztery 4-pinowe wyjścia PWM dla wentylatorów, umożliwiając monitorowanie prędkości wentylatorów i sterowanie nimi za pośrednictwem płyty głównej. Hub został zaprojektowany do montażu wewnątrz obudowy i zawiera możliwość dodatkowego zasilania, jeśli pojedyncze wentylatory pobierają więcej niż 1,5 A (18 W).

Zalety

Powerfan Hub dostarcza wystarczający prąd do maksymalnie czterech wentylatorów o dużej mocy, zapewniając jednocześnie pojedynczy 4-pinowy interfejs PWM do płyty głównej w celu sterowania prędkością i monitorowania. Indywidualne monitorowanie można włączać lub wyłączać za pomocą wbudowanego 4-pozycyjnego przełącznika DIP. Dostępne jest osobne wejście zasilania dla wentylatorów, które przekraczają limit prądu na kanał. Wizualne diody stanu na złączach wentylatorów oraz opcja alarmu dźwiękowego zwiększają widoczność usterek.

Zastosowanie

• Systemy serwerowe i rackowe z wentylatorami przemysłowymi o dużej mocy
• Stacje robocze lub komputery przemysłowe, gdzie złącza wentylatorów na płycie głównej nie mogą dostarczyć wymaganego prądu
• Sytuacje wymagające scentralizowanego monitorowania wentylatorów i raportowania prędkości obrotowej do płyty głównej
• Środowiska wymagające dźwiękowych lub wizualnych alarmów o awarii wentylatora

Kluczowe specyfikacje

• Typ złącza: cztery 4-pinowe wyjścia PWM dla wentylatorów
• Monitorowanie: sygnał RPM przekazywany z pierwszego aktywnego monitorowanego wentylatora do płyty głównej
• Obsługa prądowa na wentylator: do 1,5 A (18 W) na wentylator bez dodatkowego złącza zasilania; dostępne dodatkowe złącze zasilania dla wyższego poboru
• Kontrola: 4-pozycyjny przełącznik DIP do włączania/wyłączania monitorowania poszczególnych kanałów
• Dodatkowe interfejsy: port głośnikowy dla brzęczyka piezo lub głośnika PC; diody stanu na złączach wentylatorów
• Montaż: montaż wewnątrz obudowy za pomocą śrub M3x4 mm i dystansów M3x6 mm (akcesoria montażowe opisane w instrukcji)

Sposób użycia

Zamontuj ES Guardian 4Port Powerfan Hub wewnątrz obudowy, używając dołączonych śrub i dystansów M3. Podłącz hub do zasilacza za pomocą dołączonego kabla zasilającego; jeśli którykolwiek wentylator wymaga więcej niż 1,5 A (18 W), podłącz dodatkowe złącze zasilania do zasilacza. Podłącz maksymalnie cztery 4-pinowe wentylatory PWM do wyjść wentylatorów i podłącz 4-pinowy kabel PWM huba do złącza wentylatora na płycie głównej. Skonfiguruj 4-pozycyjny przełącznik DIP, aby włączyć lub wyłączyć monitorowanie dla poszczególnych kanałów wentylatorów. Po podłączeniu płyta główna może odczytywać wartości RPM i sterować prędkościami wentylatorów za pośrednictwem pojedynczego interfejsu PWM.

Zalecenia

Używaj dodatkowego złącza zasilania, jeśli pobór prądu podłączonego wentylatora przekracza 1,5 A, aby uniknąć przeciążenia huba lub linii zasilacza. Sprawdź kompatybilność płyty głównej z sygnalizacją współdzielonego PWM/RPM, jeśli wymagane jest raportowanie prędkości obrotowej lub alarmy o awarii. W przypadku alarmów dźwiękowych podłącz kompatybilny brzęczyk piezo lub głośnik PC do portu głośnikowego.
