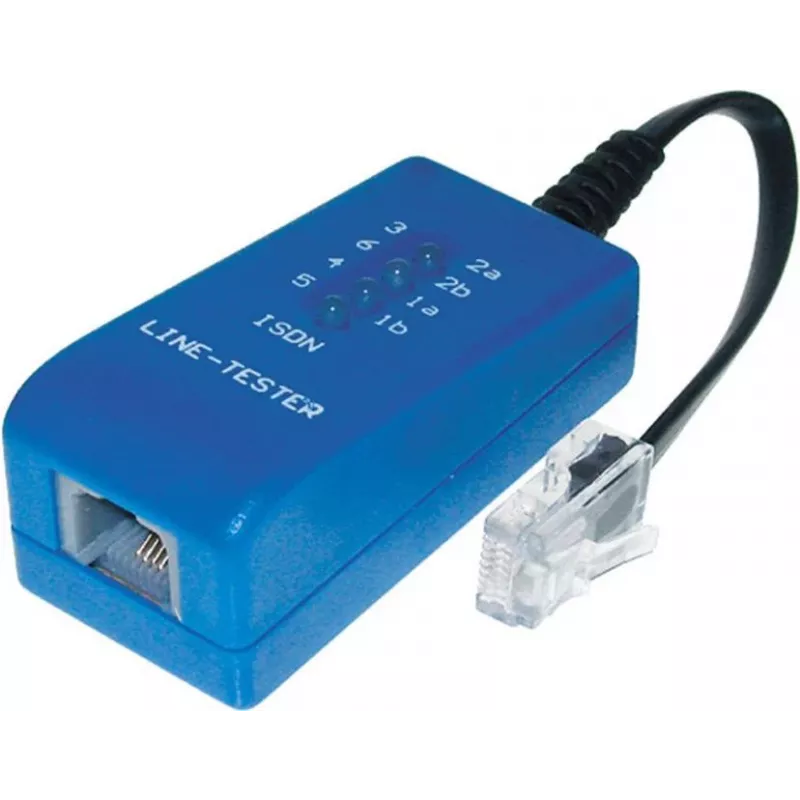

Tester kabli sieciowych ShiverPeaks BS72095 niebieski

Tester kabli sieciowych ShiverPeaks BS72095 w kolorze niebieskim to kompaktowe narzędzie do weryfikacji ciągłości i okablowania popularnych kabli sieciowych i telekomunikacyjnych. Umożliwia testowanie par Ethernet RJ45, okablowania telefonicznego RJ11 oraz podstawową kontrolę ciągłości połączeń koncentrycznych. Wskaźniki LED zapewniają czytelny sekwencyjny odczyt stanu par kabla, co pozwala szybko identyfikować przerwy w obwodzie, zwarcia, skrzyżowane pary i rozdzielone pary bez skomplikowanej konfiguracji.

Zalety

Ten tester łączy oszczędną obudowę z intuicyjną diagnostyką LED, przyspieszając weryfikację tras kablowych na miejscu. Obsługa wielu typów złączy ogranicza potrzebę stosowania oddzielnych narzędzi podczas pracy z łączami Ethernet, telefonicznymi i prostymi łączami koncentrycznymi. Prosta obsługa i widoczne wskaźniki stanu sprawiają, że nadaje się on zarówno dla profesjonalnych techników, jak i użytkowników domowych wykonujących instalacje sieciowe lub prace rozwiązywania problemów.

Zastosowanie

• Instalacja i weryfikacja kabli krosowych Ethernet (RJ45)
• Testowanie linii telefonicznych i okablowania RJ11
• Podstawowa kontrola ciągłości połączeń koncentrycznych
• Szybkie lokalizowanie usterek okablowania w panelach krosowych i gniazdach ściennych
• Diagnostyka na miejscu podczas konfiguracji i konserwacji sieci

Kluczowe specyfikacje

• Obsługiwane typy kabli: 8P8C (RJ45), 6P4C/6P2C (RJ11), koncentryczny (ciągłość)
• Wskaźniki: wielosegmentowa sekwencja LED informująca o stanie każdej pary
• Zasilanie: urządzenie przenośne zasilane bateriami (rodzaj baterii nieokreślony)
• Obudowa: kompaktowa, przenośna obudowa w niebieskim wykończeniu
• Funkcjonalność: testowanie ciągłości, mapowanie par, wykrywanie zwarć/przerw

Sposób użycia

Podłącz jeden koniec testowanego kabla do jednostki głównej, a drugi koniec do zdalnego terminatora lub sondy. Włącz tester i obserwuj sekwencję diod LED, aby określić ciągłość par i kolejność okablowania. Stała sekwencja wskazuje prawidłowe mapowanie par, natomiast brakujące lub świecące jednocześnie diody LED wskazują na przerwy w obwodzie, zwarcia lub pary skrzyżowane/rozdzielone. W przypadku kontroli kabli koncentrycznych należy podłączyć złącze koncentryczne do odpowiedniego portu i sprawdzić ciągłość za pomocą diod LED. Urządzenie zasilaj zalecanym typem baterii i wyłączaj po zakończeniu testowania, aby oszczędzać energię.

Zalecenia

Testera używaj w suchych pomieszczeniach i unikaj narażania urządzenia na uderzenia lub nadmierną wilgoć. W celu dokładnej diagnozy najpierw przetestuj znane dobre kable, aby zrozumieć wzorce diod LED, i zapoznaj się z wytycznymi producenta dotyczącymi wymiany baterii i kompatybilności złączy. Podczas rozwiązywania problemów w większych instalacjach tester ten warto łączyć z udokumentowanym opisem tras kablowych, aby szybciej izolować usterki.

Priekšrocības

Kompakts korpuss un skaidra LED diagnostika atvieglo ierīces izmantošanu lauka apstākļos un mājas vajadzībām. Atbalsts vairākiem kontakttipiem samazina nepieciešamību pēc vairākām ierīcēm, strādājot ar Ethernet, telefona un vienkāršiem koaksiālajiem savienojumiem. Vienkārša darbība un redzama stāvokļa indikācija padara to piemērotu gan speciālistiem, gan lietotājiem bez plašām tehniskām zināšanām.

Piemērots

• Ethernet savienojumu instalācija un pārbaude (RJ45)
• Telefona līniju un RJ11 vadu pārbaude
• Pamata koaksiālo kabeļu kontinuitātes pārbaude
• Vadu kļūdu atrašana paneļos un sienas kontaktos
• Ātra diagnostika tīkla uzstādīšanas un apkalpošanas laikā

Atslēgas specifikācijas

• Atbalstītie kabeļu tipi: 8P8C (RJ45), 6P4C/6P2C (RJ11), koaksiāls (kontinuitāte)
• Indikatori: daudzsegmentu LED secība pāru stāvokļa noteikšanai
• Barošana: bateriju darbināms rokas instruments (baterija nav norādīta)
• Korpuss: kompakts, pārnēsājams korpuss zilā krāsā
• Funkcijas: kontinuitātes pārbaude, pāru kartēšana, īssavienojumu/atvērumu noteikšana

Kā lietot

Pievienojiet viena kabeļa gala savienojumu galvenajai ierīcei un otru galu attālinātajam terminatoram vai sondai. Ieslēdziet testeri un novērojiet LED secību, lai noteiktu pāru savienojamību un kārtību. Pareiza secība norāda uz pareizu vadu kārtību, savukārt trūkstoši vai vienlaicīgi iedegti indikatori liecina par pārtraukumiem, īssavienojumiem vai šķērsotām/sadalītām pāru kombinācijām. Koaksiāla pārbaudei pievienojiet koaksiālo savienotāju un pārbaudiet indikāciju. Lai saglabātu bateriju darbību, izslēdziet ierīci pēc pārbaudes.

Lietošanas ieteikumi

Izmantojiet testeri sausos iekštelpu apstākļos un izvairieties no triecieniem vai pārmērīgas mitruma iedarbības. Lai saprastu LED signālus, sākumā pārbaudiet zināmi labu kabeli. Rūpējieties par baterijas nomaiņu un nodrošiniet savienojumu saderību. Lielāku instalāciju gadījumā kombinējiet testeri ar kabeļu marķēšanu un dokumentāciju, lai paātrinātu kļūdu atrašanu.
