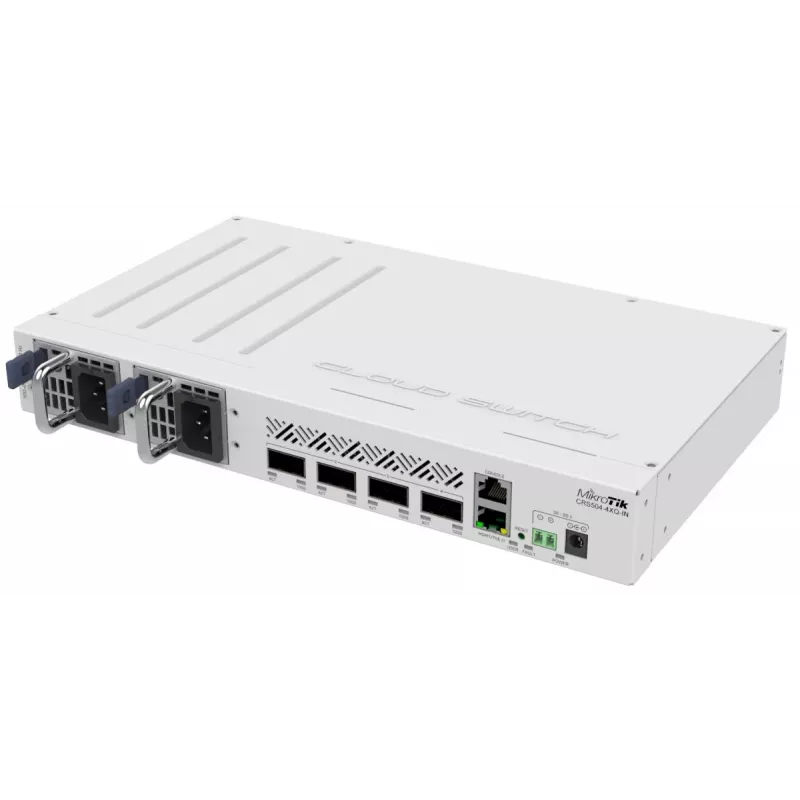

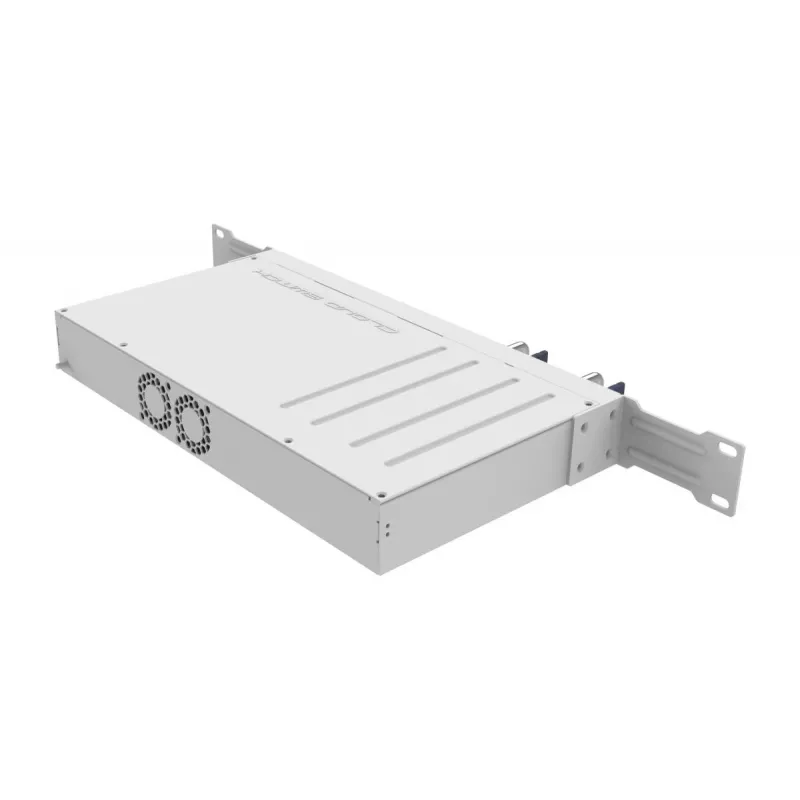

Zarządzalny przełącznik L3 MikroTik CRS504-4XQ-IN

MikroTik CRS504-4XQ-IN to kompaktowy zarządzalny przełącznik L3 z czterema portami QSFP28 zapewniającymi łączność 100 Gigabit oraz jednym portem zarządzania Fast Ethernet. Zaprojektowany z myślą o niskim poborze mocy (około 25 W bez akcesoriów) i wielu opcjach zasilania, moduł obsługuje montaż w szafie rack i instalację na ścianie. Jego układ przełączający Marvell DX4310 umożliwia elastyczne konfiguracje portów, w tym podział na linie 25 Gbit oraz wdrożenia z mieszaną szybkością.

Zalety

Przełącznik zapewnia cztery porty 100 Gigabit QSFP28, z których każdy może zostać podzielony na cztery linie 25 Gbit, umożliwiając do 16 oddzielnych połączeń 25 Gbit; porty mogą być również używane do łączy 100G, 40G, 10G lub 1G w zależności od potrzeb. Do zarządzania dostępny jest dedykowany port RJ-45 Fast Ethernet. Urządzenie jest energooszczędne, kompaktowe i wykorzystuje sprawdzony układ Marvell DX4310 do stabilnego przełączania o dużej przepustowości. Obsługuje IEEE 802.3bt i oferuje kompatybilność z infrastrukturą PoE w ramach elastycznych opcji wdrożeniowych.

Zastosowania (zadania / przypadki użycia)

• Modernizacja sieci kampusowych lub laboratoryjnych z 10/25G do szkieletów 100G
• Sieci danych o wysokiej przepustowości dla badań lub genomiki
• Przełączniki agregacji o mieszanej szybkości w instalacjach brzegowych ISP lub przedsiębiorstw
• Instalacje w małych szafach rack lub na ścianie, gdzie niski pobór mocy jest istotny

Kluczowe specyfikacje

• Model: MikroTik CRS504-4XQ-IN
• Typ przełącznika: Zarządzalny L3

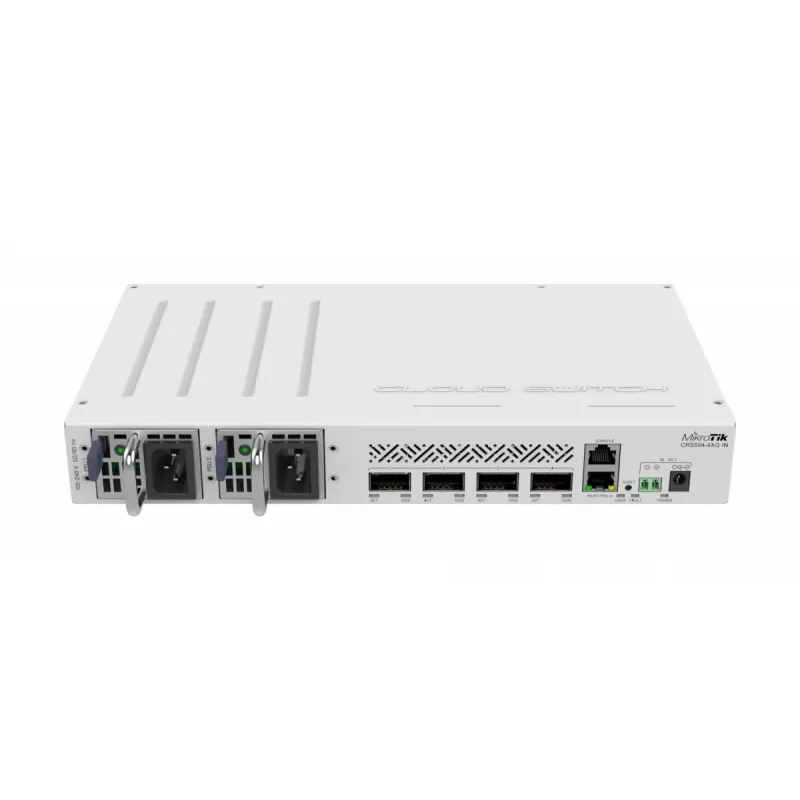

• Porty 100G: 4 × QSFP28 (każdy obsługuje podział na 4 × 25G)
• Port zarządzania: 1 × Fast Ethernet (10/100) RJ-45
• Układ przełączający: Marvell DX4310
• Zasilanie: Wejście DC 36–57 V, pobór mocy ~25 W (bez akcesoriów)
• Standardy: IEEE 802.3bt

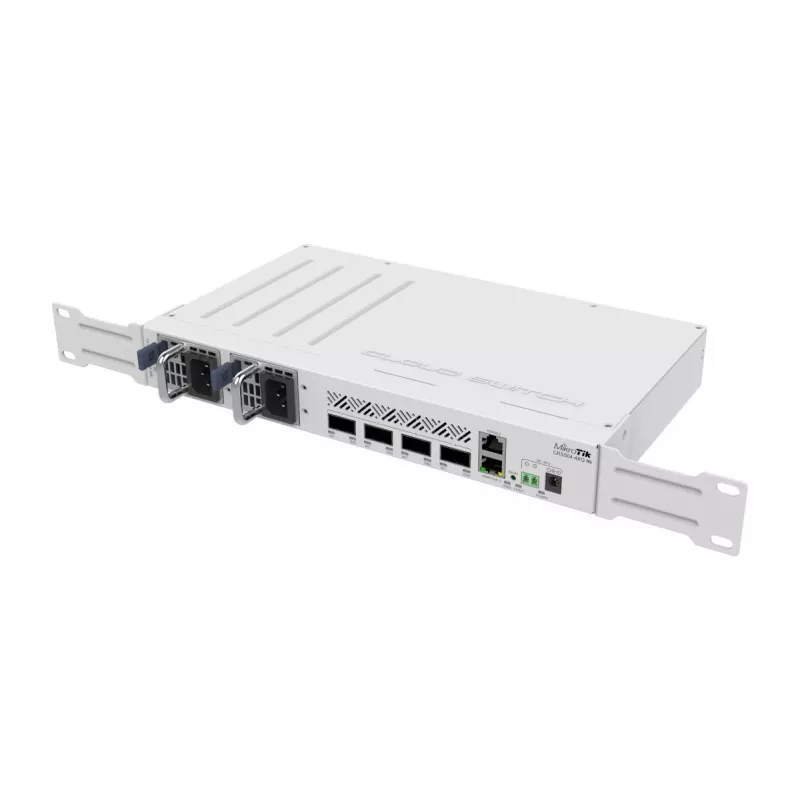

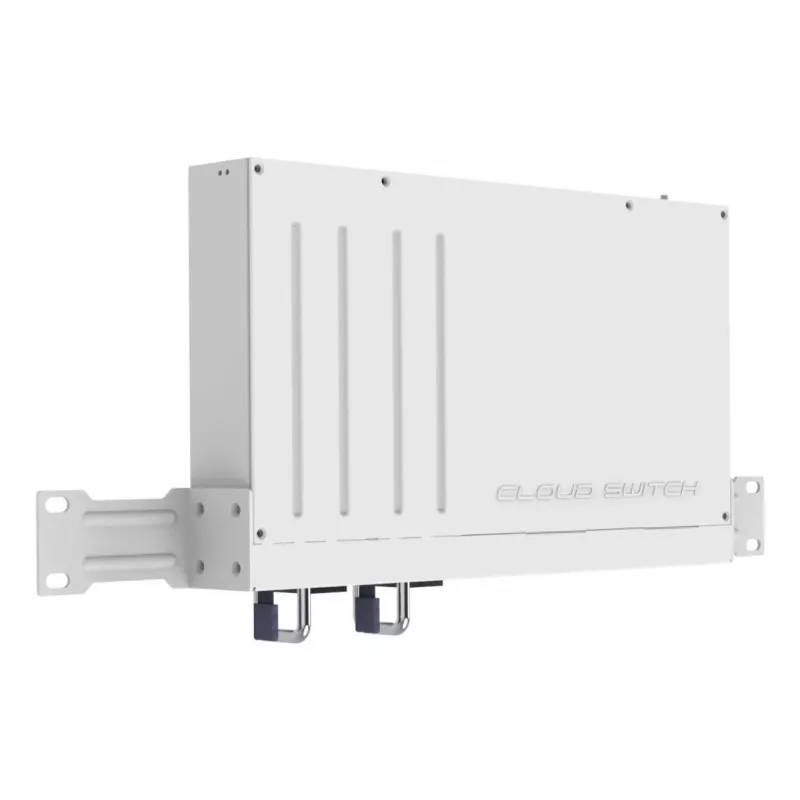

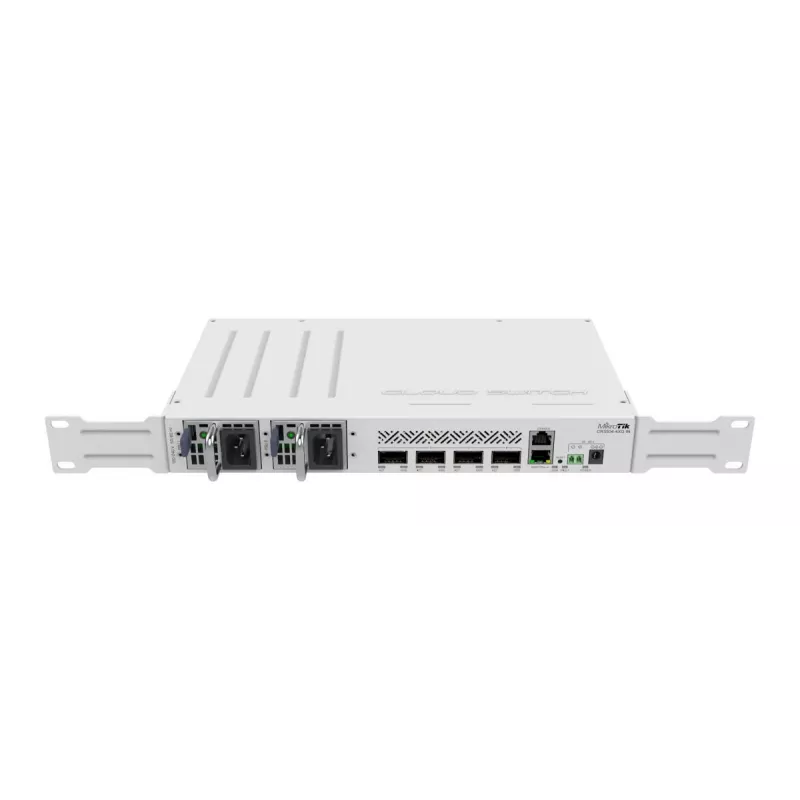

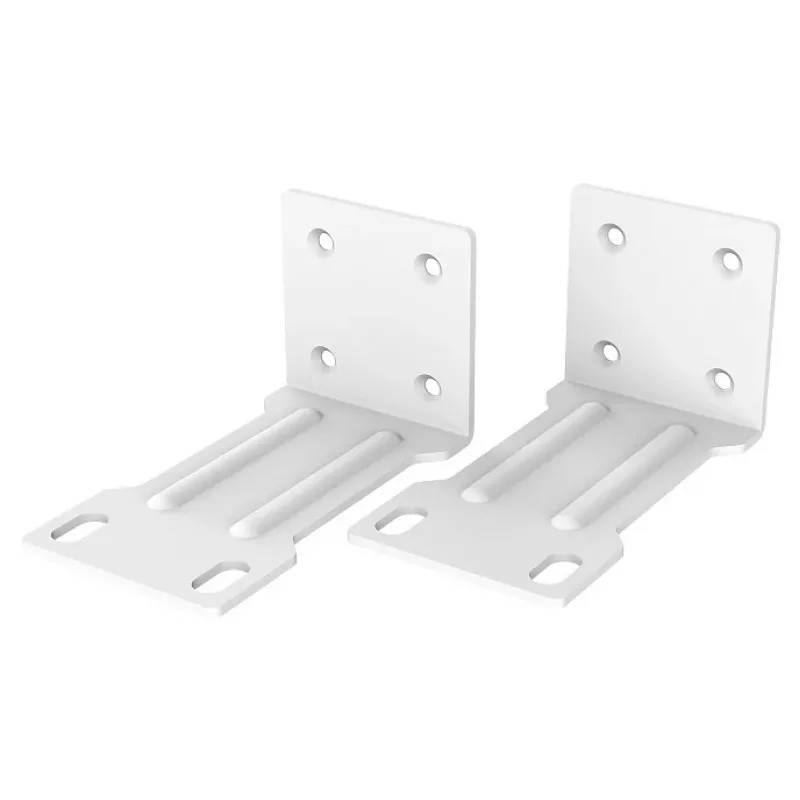

• Format: 1U do montażu w szafie rack; odpowiedni również do montażu na ścianie
• Kolor: Biały

Sposób użycia

Zainstaluj CRS504-4XQ-IN w szafie rack lub zamontuj na ścianie i podłącz odpowiednie źródło zasilania DC w zakresie 36–57 V. Użyj modułów QSFP28 lub kabli rozgałęziających, aby podłączyć punkty końcowe 100G lub wiele 25G; standardowe transceivery SFP+/SFP28 lub kable DAC/aktywne są obsługiwane za pomocą odpowiednich adapterów lub zestawów rozgałęziających. Podłącz port RJ-45 Fast Ethernet do sieci zarządzania, aby uzyskać dostęp do interfejsu zarządzania MikroTik do konfiguracji, routingu, VLAN-ów i polityk L3. Przestrzegaj standardowych praktyk bezpieczeństwa podczas obsługi modułów optycznych i zasilania sprzętu sieciowego.

Zalecenia

W przypadku wdrożeń z mieszaną szybkością zaplanuj wcześniej mapowanie portów (które porty QSFP28 będą obsługiwać 100G, 40G lub 4×25G) i upewnij się, że używane są kompatybilne transceivery lub kable rozgałęziające. Sprawdź zgodność źródła zasilania z zakresem wejścia DC urządzenia i zapewnij odpowiednią wentylację w ciasnych instalacjach.
