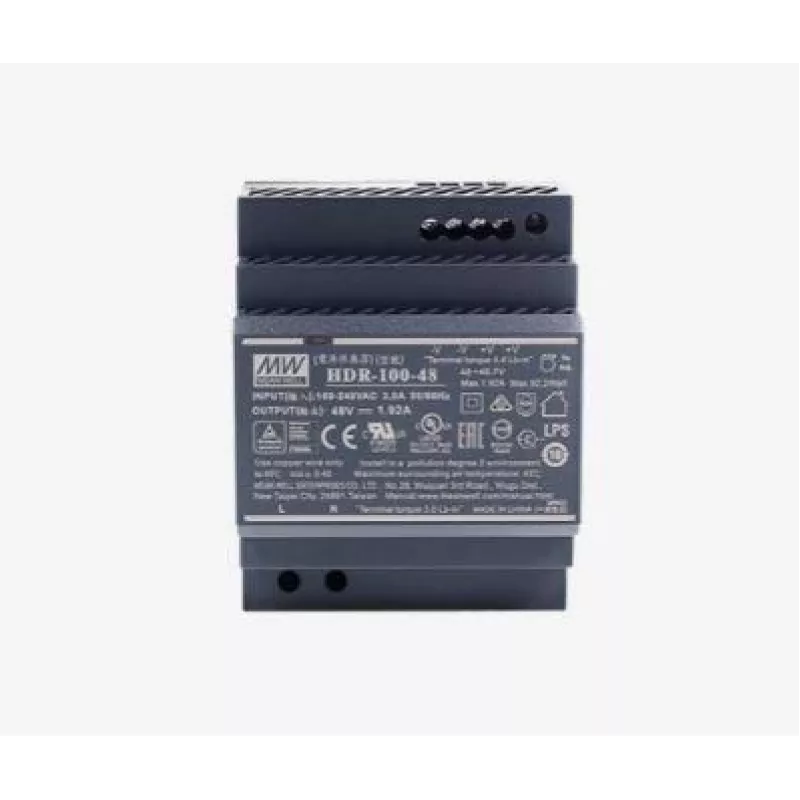

Zasilacz/inwerter MEAN WELL HDR-100-48, 100 W, napięcie wyjściowe 48 V, napięcie wejściowe 85–264 V, RoHS, 70×54,5×90 mm

MEAN WELL HDR-100-48 to ultracienki zasilacz/inwerter na szynę DIN, zaprojektowany do zapewnienia stabilnego napięcia wyjściowego 48 V DC o mocy do 100 W. Urządzenie akceptuje szeroki zakres napięcia wejściowego AC 85–264 V i posiada kompaktową metalową obudowę o wymiarach 70 × 54,5 × 90 mm, dzięki czemu nadaje się do ciasnych szaf elektrycznych i stojaków przemysłowych. Zasilacz spełnia wymagania RoHS i implementuje funkcje bezpieczeństwa zgodne z klasyfikacją ograniczonego źródła zasilania (LPS).

Zalety

HDR-100-48 zapewnia niezawodne wyjście 48 V z prądem ciągłym do 1,92 A, zajmując minimalną przestrzeń na szynie DIN dzięki ultracienkiej konstrukcji. Kompatybilność z szerokim zakresem napięć wejściowych umożliwia stosowanie w międzynarodowych sieciach bez dodatkowych konwerterów. Niezawodna metalowa obudowa zapewnia lepsze odprowadzanie ciepła i ochronę mechaniczną w środowiskach przemysłowych. Zgodność z RoHS gwarantuje zmniejszoną zawartość szkodliwych substancji w konstrukcji produktu.

Zastosowanie

• Przemysłowe szafy sterownicze i sprzęt automatyki
• Urządzenia telekomunikacyjne i sieciowe wymagające 48 V DC
• Systemy zasilania CCTV i instalacje bezpieczeństwa
• Zasilanie rozproszone modułów i czujników montowanych na szynie DIN

Kluczowe specyfikacje

• Napięcie wyjściowe: 48 V DC
• Maksymalna moc wyjściowa: 100 W
• Maksymalny prąd wyjściowy: 1,92 A
• Zakres napięcia wejściowego: 85–264 V AC
• Forma: ultracienki montaż na szynę DIN
• Obudowa: metalowa
• Klasa bezpieczeństwa: ograniczone źródło zasilania (LPS)
• Zgodność: RoHS
• Wymiary (szer. × głęb. × wys.): 70 × 54,5 × 90 mm

Sposób użycia

Zainstaluj HDR-100-48 na standardowej szynie DIN w szafie elektrycznej zgodnie z obowiązującymi normami okablowania. Podłącz wejście sieciowe AC w określonym zakresie 85–264 V i zapewnij prawidłową polaryzację na zaciskach wyjściowych 48 V DC przed zasileniem podłączonych urządzeń. Zapewnij odpowiednią wentylację wokół urządzenia i unikaj montażu bezpośrednio obok źródeł ciepła. Sprawdź, czy uziemienie i urządzenia ochronne są obecne zgodnie z lokalnymi przepisami.

Zalecenia

Dla stabilnej pracy umieść zasilacz w środowisku o temperaturze otoczenia zalecanej przez producenta i unikaj przepełnienia obudowy. Stosuj odpowiednie zabezpieczenia przeciwprzepięciowe na wejściu AC w instalacjach narażonych na skoki napięcia. Przy wdrażaniu wielu urządzeń należy uwzględnić układ stojaka, aby zachować przepływ powietrza i dostęp serwisowy.
