Złącze SMA żeńskie zaciskane DELOCK 91783 do kabli koncentrycznych RG‑174/RG‑316 z koszulką termokurczliwą

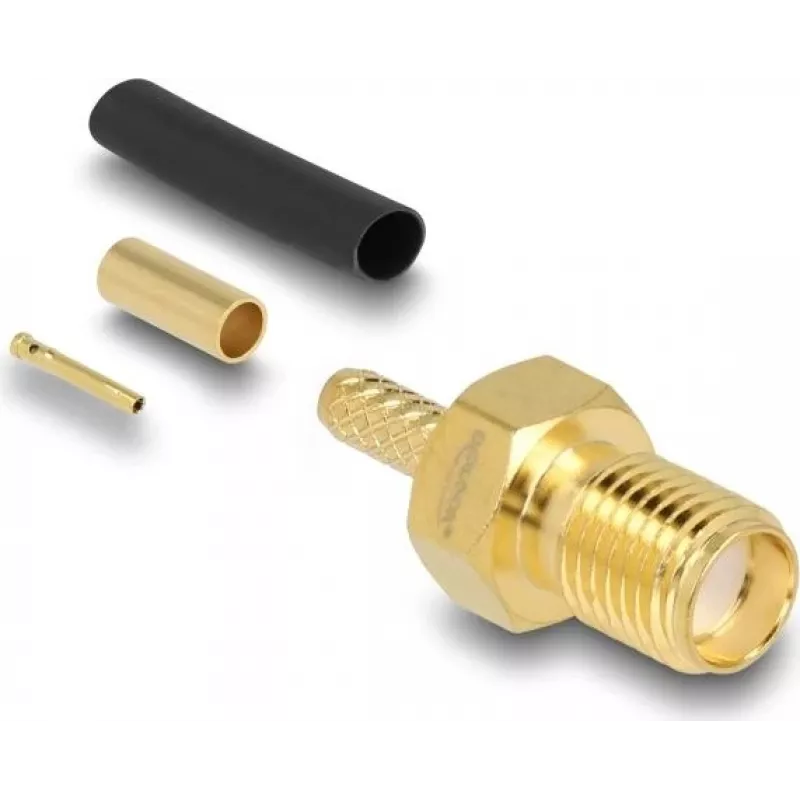

Złącze SMA żeńskie zaciskane DELOCK 91783 to rozwiązanie złącza koncentrycznego do terminowania kabli RG‑174 i RG‑316. Złącze wykorzystuje mocowanie zaciskane zapewniające bezpieczne połączenie elektryczne i mechaniczne oraz jest dostarczane z koszulką termokurczliwą dla dodatkowej ochrony środowiskowej i odciążenia naprężeń. Jest przeznaczone do torów sygnałowych RF, gdzie wymagane jest standardowe żeńskie złącze SMA, oferując kompaktowe i zgodne z normami branżowymi terminowanie dla anten, sprzętu radiowego, modułów GPS i instrumentów testowych.

Zalety

Zaciskowe mocowanie zapewnia stałą stabilność mechaniczną i powtarzalną wydajność impedancyjną przy prawidłowym montażu. Dołączona koszulka termokurczliwa poprawia ochronę przed wilgocią i ogranicza ruch kabla w punkcie terminowania, pomagając utrzymać integralność złącza w czasie. Żeński format SMA zapewnia szeroko stosowany interfejs gwintowany kompatybilny z powszechnymi męskimi złączami SMA, umożliwiając prostą integrację z istniejącymi systemami RF.

Zastosowanie

Najważniejsze dane techniczne

Sposób użycia

Przygotuj kabel RG‑174 lub RG‑316, usuwając zewnętrzną osłonę, oplot i dielektryk na wymiary odpowiednie dla korpusu złącza. Nasuń koszulkę termokurczliwą na kabel przed montażem. Włóż środkowy przewód i dielektryk kabla do złącza, aż się prawidłowo osadzi, a następnie zaciśnij tulejkę przy użyciu kompatybilnego narzędzia do zaciskania o rozmiarze odpowiednim dla tulejki. Po zaciśnięciu umieść koszulkę termokurczliwą nad połączeniem i zastosuj ciepło, aby ją obkurczyć, tworząc ochronną uszczelkę i zapewniając odciążenie naprężeń. Sprawdź zmontowane złącze pod kątem prawidłowego osadzenia i upewnij się, że gwinty żeńskiego złącza SMA i styk środkowy są wolne od zanieczyszczeń przed użyciem.

Zalecenia

Używaj zalecanego narzędzia do zaciskania i odpowiedniej matrycy dla niezawodnego styku elektrycznego i trwałego utrzymania mechanicznego. Unikaj nadmiernego ściągania izolacji kabla, aby zachować ekranowanie i impedancję. W zastosowaniach narażonych na wilgoć lub wibracje mechaniczne upewnij się, że koszulka termokurczliwa jest w pełni nałożona i w razie potrzeby rozważ dodatkowe środki uszczelniające. Sprawdź ciągłość i stratę odbiciową przy użyciu odpowiedniego sprzętu testowego po montażu, aby potwierdzić prawidłowe terminowanie.
