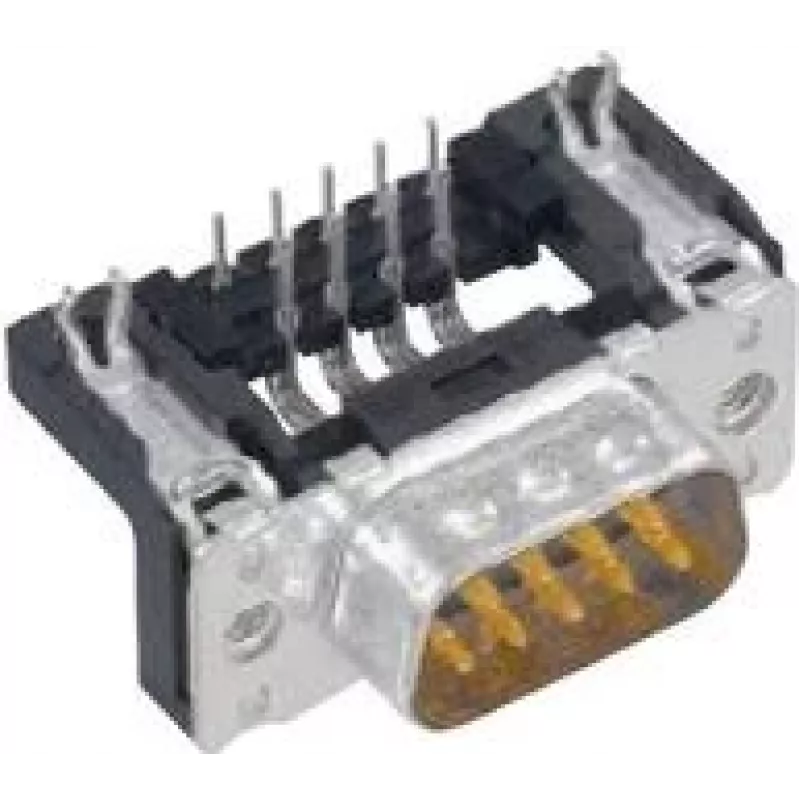

Złącze męskie SUB-D 90° Harting 9-pin lutowane, MPN 09 65 162 6812-1

Harting 09 65 162 6812-1 to męskie złącze SUB-D (D-sub) z obudową kątową 90° i dziewięcioma stykami lutowanymi. Zapewnia kompaktowy, standardowy układ 9-pin odpowiedni do połączeń szeregowych i sygnałów sterujących w sprzęcie elektronicznym i przemysłowym, przeznaczony do montażu wymagającego lutowanych zakończeń lub montażu kątowego na płytkach PCB lub wiązkach kablowych.

Zalety

Złącze charakteryzuje się orientacją kątową, która oszczędza miejsce na płycie i ułatwia prowadzenie kabli. Styki lutowane zapewniają niezawodny kontakt elektryczny i trwałe mocowanie mechaniczne przy prawidłowym lutowaniu. Standardowy układ 9-pin D-sub gwarantuje kompatybilność z typowymi interfejsami szeregowymi i obwodami sterującymi.

Zastosowanie

• Interfejsy komunikacji szeregowej (aplikacje typu RS-232/RS-422)
• Połączenia sygnałów sterujących w sprzęcie przemysłowym
• Montaż na płytkach PCB wymagający kątowego zakończenia D-sub
• Wiązki kablowe, gdzie preferowane są lutowane zakończenia styków

Kluczowe specyfikacje

• Producent: Harting
• MPN: 09 65 162 6812-1
• EAN: 2050001836526
• Typ złącza: Męskie SUB-D (D-sub), 9-pin
• Orientacja: 90° (kąt prosty)
• Zakończenie styków: Lutowane
• Ilość: 1 szt.

Sposób użycia

Zamontuj złącze na płytce PCB lub umieść je w zespole kablowym tak, aby orientacja 90° odpowiadała wymaganemu kierunkowi wyprowadzenia kabla. Przylutuj każdy styk do odpowiedniego pola lub przewodu, przestrzegając standardowych praktyk lutowniczych i instrukcji producenta płyty. Przed włączeniem zasilania sprawdź numerację styków i okablowanie, aby uniknąć błędnych połączeń. W razie potrzeby zastosuj odpowiednie odciążenie lub elementy montażowe, aby zmniejszyć naprężenia mechaniczne na połączeniach lutowanych.

Zalecenia

Używaj odpowiedniej temperatury lutowania i topnika dla niezawodnych połączeń, sprawdzaj luty pod kątem zimnych lutów lub mostków i stosuj mechaniczne odciążenie dla długotrwałej niezawodności w środowiskach przemysłowych.
