Złączka EK Water Blocks Mosiądz Złoty 20.8mm Wysokość 1.65cm Średnica

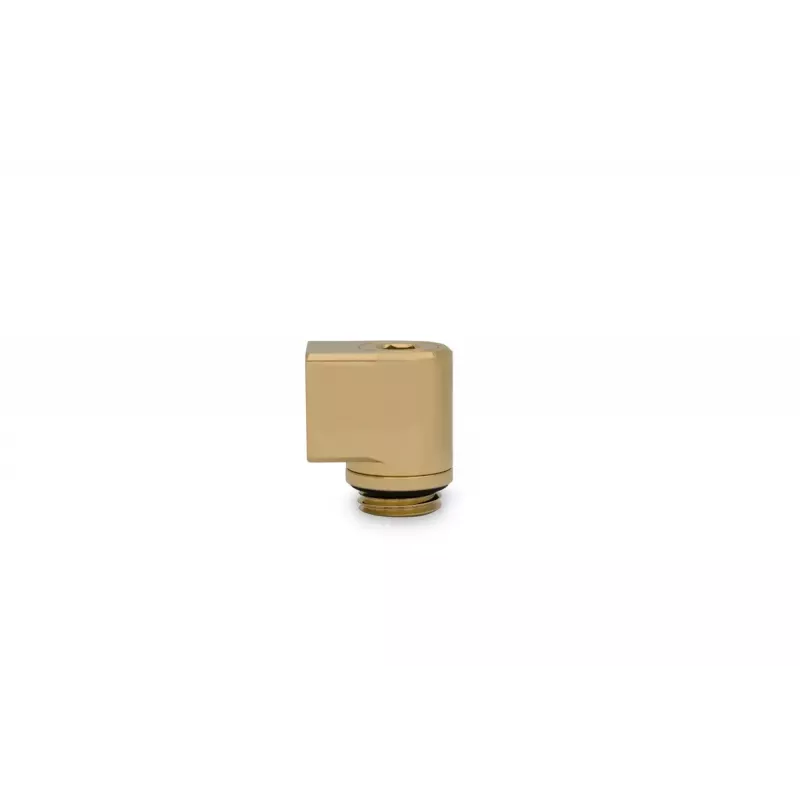

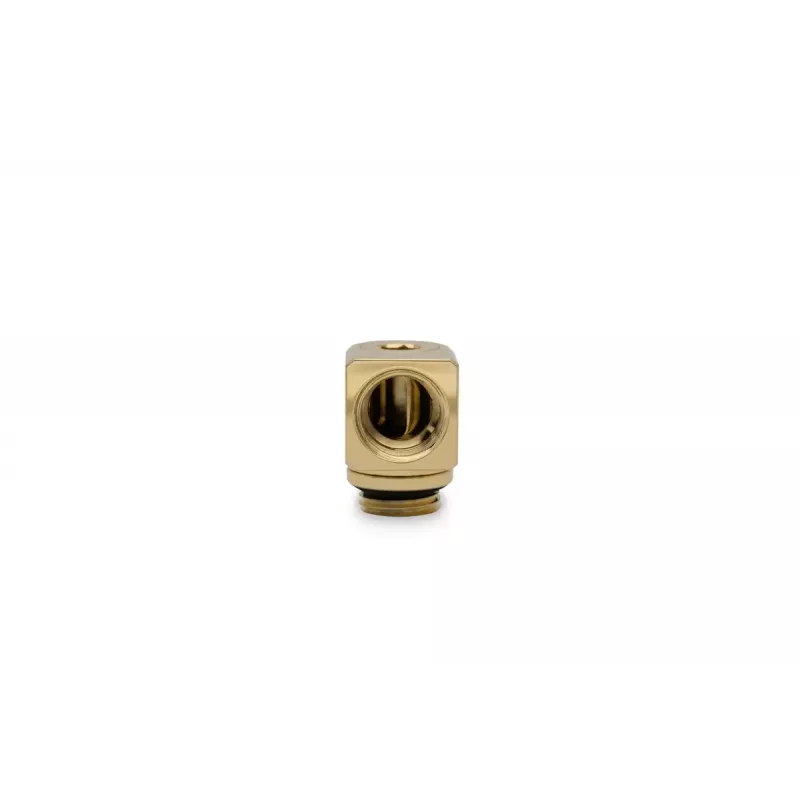

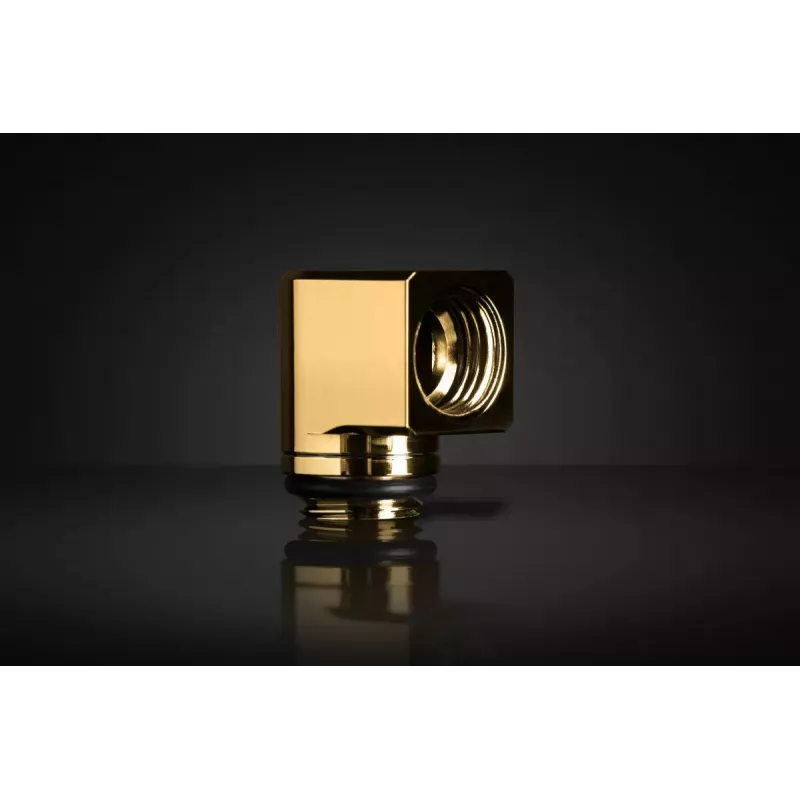

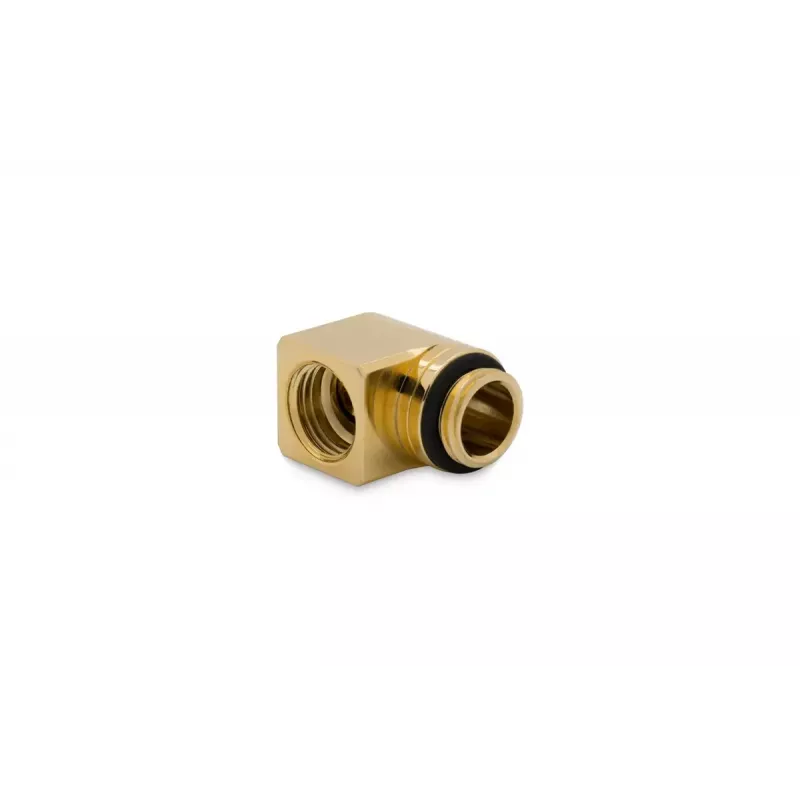

EK-Quantum Torque Micro Rotary 90 to kompaktowa złączka kątowa 90° o minimalnej wysokości montażu 21 mm. Wykonana z litego mosiądzu, pokryta niklem, a następnie prawdziwym złotem, złączka jest trwale zmontowana z wysokiej jakości gumowymi O-ringami zapewniającymi uszczelnienie. Gwint męski G1/4" wkręca się w żądany port, a w pełni obrotowy żeński port G1/4" można skierować prostopadle do powierzchni montażowej. Linia środkowa portu żeńskiego znajduje się 12,5 mm nad powierzchnią montażową, a średnica podstawy wynosi 16,5 mm. Ta niskoprofilowa złączka obrotowa jest kompatybilna z łącznikami STC i HDC EK-Quantum Torque oraz EK-Quantum Torque Micro HDP.

Zalety

Konstrukcja mosiężna z powłoką niklowo-złotą zapewnia odporność na korozję i jednolite wykończenie. Trwale zmontowana konstrukcja z gumowymi O-ringami gwarantuje szczelne połączenie bez dodatkowych czynności montażowych. Niezwykle niska wysokość montażu i obrotowe złącze umożliwiają prowadzenie w ciasnych przestrzeniach, gdzie standardowe złączki kątowe nie pasują. Podstawa posiada otwór na klucz imbusowy 6 mm, umożliwiający bezpieczne mocowanie, mimo że konwencjonalne radełkowanie nie jest możliwe.

Zastosowanie

• Niestandardowe pętle chłodzenia wodnego PC wymagające niskoprofilowych kolanek 90°
• Instalacje, w których pobliskie komponenty ograniczają prześwit dla złączek kątowych
• Połączenia z łącznikami EK-Quantum Torque STC, HDC i Micro HDP

Kluczowe specyfikacje

• Materiał: Mosiądz, niklowany, złocony
• Gwint: Męski G1/4" (wkręcany w port) z obrotowym żeńskim wyjściem G1/4"
• Wysokość montażu: 21 mm
• Wysokość linii środkowej portu żeńskiego: 12,5 mm nad powierzchnią montażową
• Średnica / szerokość podstawy: 16,5 mm

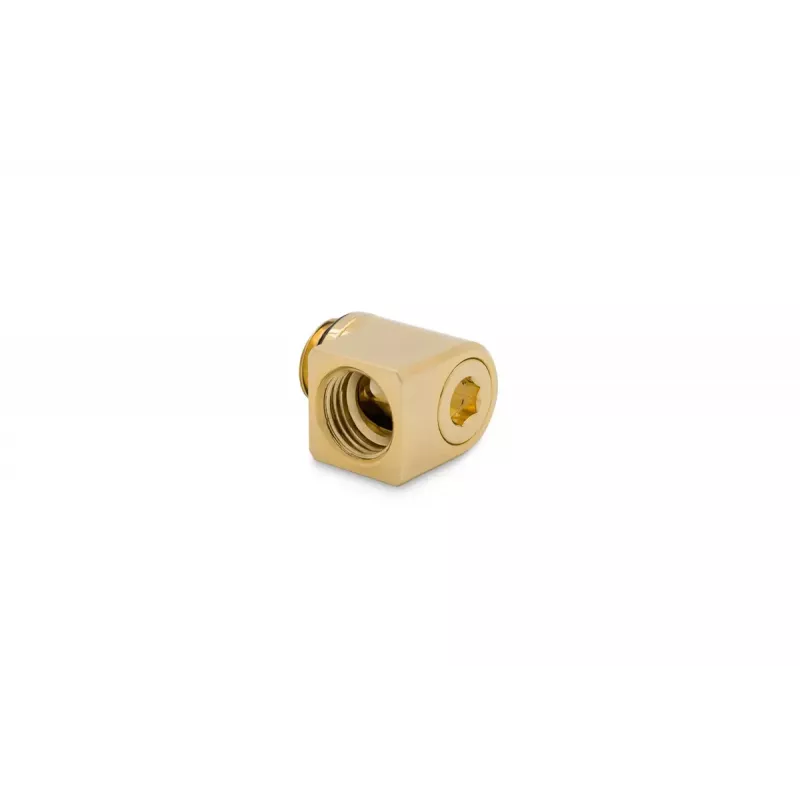

• Mocowanie: Otwór na klucz imbusowy 6 mm w podstawie

Sposób użycia

Wkręć gwint męski G1/4" w docelowy port, aż do osadzenia. Użyj klucza imbusowego 6 mm przez otwór w górnej powierzchni, aby zabezpieczyć podstawę; po dokręceniu korpus złączki pozostaje swobodny do obracania, aby ustawić żeński port G1/4" w wymaganym kierunku prostopadłym. Przed montażem upewnij się, że O-ringi są nienaruszone, a port łączący jest czysty. Dokręć ręcznie z odpowiednim momentem obrotowym narzędzia – nie dokręcaj zbyt mocno, aby nie uszkodzić gwintów lub O-ringów.

Zalecenia

Użyj EK-Loop Multi Allen Key lub odpowiedniego klucza imbusowego 6 mm do bezpiecznego montażu. Sprawdź kompatybilność z podłączonymi łącznikami EK-Quantum Torque STC, HDC lub Micro HDP i przed ostatecznym dokręceniem sprawdź prześwity, aby uniknąć naprężeń na wężach lub pobliskich komponentach.
