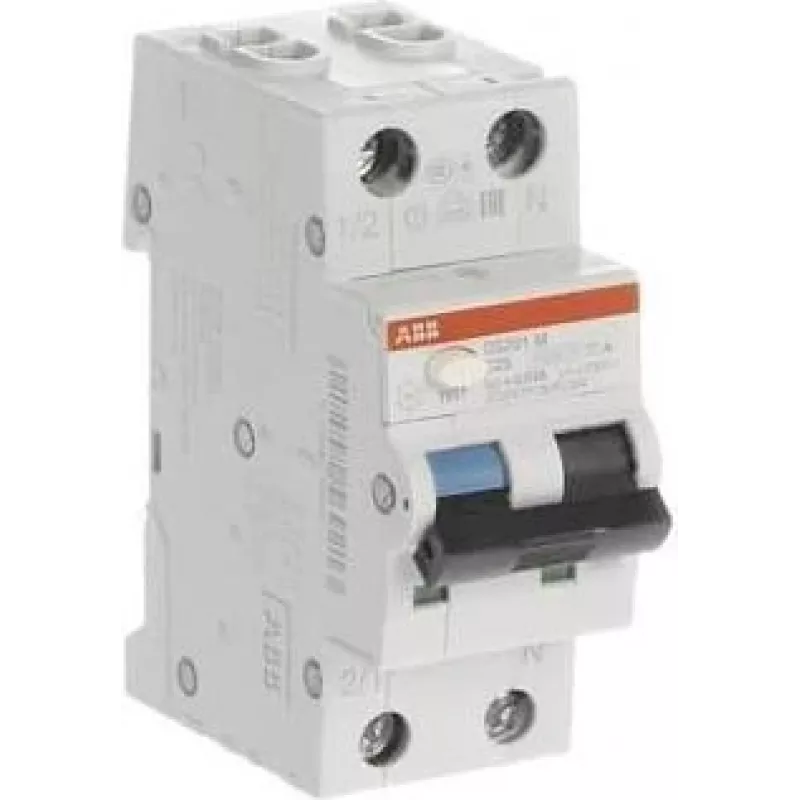

Wyłącznik różnicowoprądowy z członem nadprądowym ABB 2CSR275180R0165 RCBO 1P+N 16 A charakterystyka C 30 mA typ AC 6 kA 2 moduły DS201

Zwarcięcia i przeciążenia elektryczne mogą prowadzić do niebezpiecznych sytuacji, uszkadzając sprzęt i stwarzając ryzyko dla bezpieczeństwa osobistego. ABB 2CSR275180R0165 łączy ochronę różnicowoprądową i nadprądową w jednym kompaktowym urządzeniu, zapewniając niezawodną ochronę ludzi i instalacji. Ten wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) z serii DS201 wykrywa prądy upływowe o wartości 30 mA i natychmiast wyłącza obwód, jednocześnie chroniąc przed przeciążeniami i zwarciami dzięki charakterystyce C. Jest to idealne rozwiązanie do zastosowań mieszkaniowych i komercyjnych, gdzie zarówno bezpieczeństwo, jak i oszczędność miejsca są kluczowe.

Dla kogo jest przeznaczony

To urządzenie jest przeznaczone dla elektryków, producentów rozdzielnic i zarządców obiektów, którzy muszą chronić obwody odbiorcze w rozdzielnicach. Jest szczególnie odpowiednie do gniazd wtyczkowych, obwodów oświetleniowych i innych odbiorników, gdzie wymagana jest ochrona osobista przed porażeniem prądem. Konstrukcja 1P+N o szerokości dwóch modułów ułatwia integrację ze standardowymi szynami DIN, oszczędzając miejsce bez uszczerbku dla bezpieczeństwa.

Główne cechy

• Połączona ochrona różnicowoprądowa i nadprądowa (RCBO)
• Prąd znamionowy 16 A, charakterystyka wyzwalania C
• Czułość 30 mA, detekcja prądu różnicowego typu AC
• Zdolność wyłączania 6 kA, napięcie znamionowe 230 V AC
• Kompaktowa szerokość 2 modułów, montaż na szynie DIN
• Wysoka trwałość elektryczna i mechaniczna
• Zgodność z IEC/EN 61009-1

Specyfikacje

• Typ produktu: RCBO
• Seria: DS201
• Liczba biegunów: 1P+N
• Prąd znamionowy (In): 16 A
• Charakterystyka wyzwalania: C
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: AC
• Napięcie znamionowe (Ue): 230 V AC
• częstotliwość znamionowa: 50/60 Hz
• Znamionowa zdolność zwarciowa (Icn): 6 kA
• Liczba modułów: 2
• Typ montażu: szyna DIN
• Trwałość elektryczna: 10000 cykli
• Trwałość mechaniczna: 20000 cykli
• Typ zacisków: zaciski śrubowe
• Zdolność zacisków dla przewodów sztywnych: 35 mm²
• Zdolność zacisków dla przewodów elastycznych: 25 mm²
• Stopień ochrony: IP20 (zaciski)
• Zakres temperatury pracy: -25 do +55 °C
• Normy: IEC/EN 61009-1

Wskazówki

Podczas instalacji tego wyłącznika RCBO należy zapewnić koordynację z zabezpieczeniem nadprądowym na zasilaniu, aby uniknąć zbędnych wyłączeń. W obwodach z odbiornikami elektronicznymi, które mogą generować stałoprądowe prądy różnicowe, należy rozważyć zastosowanie urządzenia typu A lub B. Po instalacji zawsze testuj urządzenie przyciskiem testowym, a także okresowo w ramach konserwacji.
