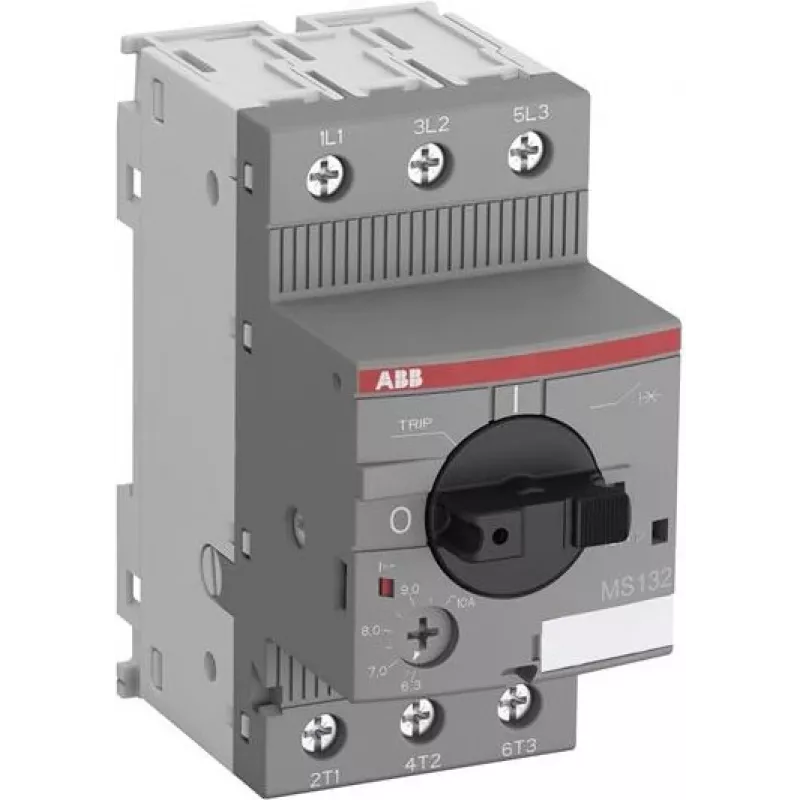

ABB MS132-1.6 Wyłącznik silnikowy 1.0-1.6A

Silniki są siłą napędową przemysłu, ale są narażone na przeciążenia i zwarcia, które mogą zatrzymać produkcję. Wyłącznik silnikowy ABB MS132-1.6 został zaprojektowany, aby chronić silniki trójfazowe przed tymi zagrożeniami, zapewniając niezawodną pracę i minimalizując przestoje. Z regulowanym zakresem wyzwalania termicznego 1.0–1.6 A i stałym wyzwalaniem magnetycznym przy 20.5 A, to kompaktowe urządzenie oferuje precyzyjną ochronę dopasowaną do potrzeb Twojego silnika.

Dla kogo jest przeznaczony

Ten wyłącznik jest idealny dla inżynierów elektryków, producentów rozdzielnic i techników utrzymania ruchu, którzy potrzebują niezawodnego i oszczędzającego miejsce rozwiązania do ochrony silników w przemysłowych szafach sterowniczych, obrabiarkach, pompach i wentylatorach. Nadaje się do zastosowań do 690 V AC i spełnia międzynarodowe normy, co czyni go uniwersalnym wyborem dla projektów globalnych.

Główne cechy

• Wyzwalacz termomagnetyczny z regulowanym ustawieniem termicznym (1.0–1.6 A) i stałym wyzwalaniem magnetycznym (20.5 A)
• Wysoka zdolność łączeniowa 100 kA przy 400 V AC zapewniająca skuteczną ochronę zwarciową
• Trzy bieguny z zaciskami śrubowymi do pewnego podłączenia
• Montaż na szynie DIN (TH35-7.5 lub TH35-15) dla szybkiej instalacji
• Stopień ochrony IP20 na zaciskach, odpowiedni do stosowania w obudowach zamkniętych
• Szeroki zakres temperatury otoczenia: od -25 °C do +70 °C
• Długa trwałość elektryczna i mechaniczna: 100 000 cykli każda
• Zgodność z IEC/EN 60947-1, 60947-2 i 60947-4-1

Specyfikacje

• Znamionowy prąd roboczy (Ie): 1.0–1.6 A
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowa zdolność łączeniowa zwarciowa (Icu) przy 400 V AC: 100 kA
• Liczba biegunów: 3
• Charakterystyka wyzwalania: termomagnetyczna
• Prąd wyzwalania magnetycznego (Ii): 20.5 A
• Typ połączenia: zaciski śrubowe
• Stopień ochrony: IP20 (zaciski)
• Strata mocy na biegun: 0.5 W
• Temperatura pracy otoczenia: od -25 do +70 °C
• Temperatura przechowywania otoczenia: od -50 do +80 °C
• Normy: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1

Wskazówki

Aby zapewnić optymalną ochronę, ustaw prąd wyzwalania termicznego zgodnie z prądem pełnego obciążenia silnika podanym na tabliczce znamionowej. Zawsze instaluj wyłącznik w obudowie zapewniającej odpowiednią ochronę przed kurzem i wilgocią oraz sprawdź, czy prąd zwarciowy w miejscu instalacji nie przekracza 100 kA. Podczas konserwacji okresowo sprawdzaj dokręcenie zacisków i testuj mechanizm wyzwalania.
