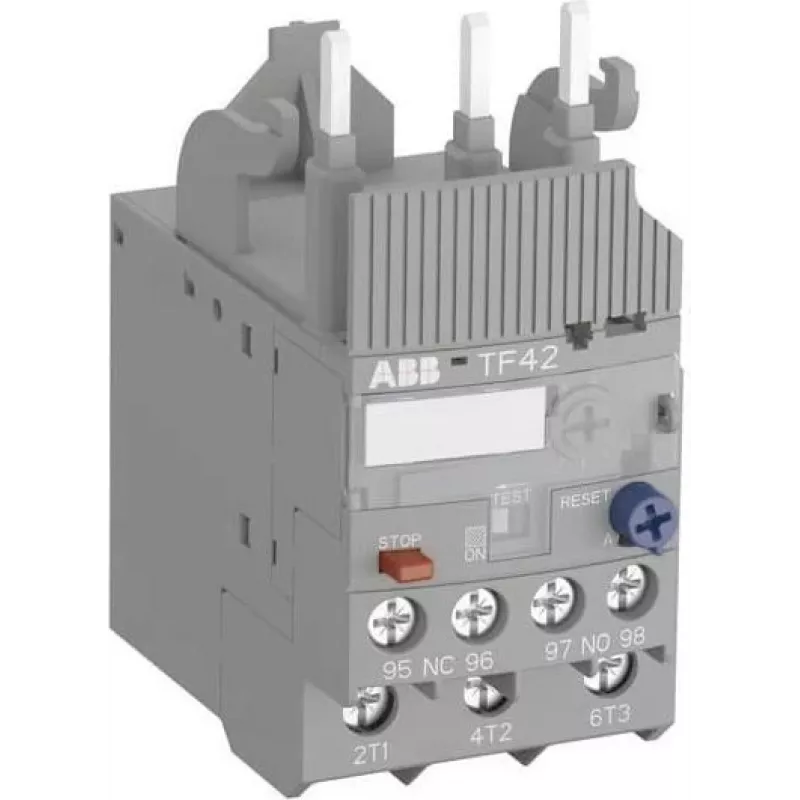

ABB TF42-0.74 Przekaźnik termiczny przeciążeniowy, Klasa wyzwalania 10, 0.55-0.74 A, 3-biegunowy, 1NO+1NC

Silniki elektryczne są podatne na przegrzewanie w przypadku przeciążenia, a bez niezawodnej ochrony kosztowne przestoje i uszkodzenia są nieuniknione. Przekaźnik termiczny przeciążeniowy ABB TF42-0.74 rozwiązuje ten problem, monitorując prąd silnika i rozłączając obwód, gdy przeciążenie utrzymuje się dłużej niż bezpieczny czas. Ustawiony na zakres prądu 0,55–0,74 A i klasę wyzwalania 10, zapewnia precyzyjną ochronę małych silników trójfazowych, gwarantując ich pracę w granicach termicznych.

Dla kogo jest przeznaczony

Ten przekaźnik jest przeznaczony dla producentów rozdzielnic, inżynierów utrzymania ruchu i producentów OEM, którzy potrzebują niezawodnej ochrony silników w przemysłowych systemach sterowania. Jest szczególnie odpowiedni do zastosowań z małymi silnikami, takimi jak pompy, wentylatory, przenośniki i obrabiarki, gdzie przestrzeń jest ograniczona, a niezawodność ma kluczowe znaczenie.

Główne cechy

• Regulowane ustawienie prądu od 0,55 A do 0,74 A zapewnia precyzyjną ochronę przeciążeniową.
• Klasa wyzwalania 10 zapewnia szybkie rozłączenie w przypadku przeciążenia, chroniąc uzwojenia silnika.
• Konstrukcja trójbiegunowa zapewnia zrównoważoną ochronę silników trójfazowych.
• Zestyki pomocnicze: 1 NO + 1 NC do sygnalizacji i integracji z obwodem sterowania.
• Tryby resetowania ręcznego i automatycznego dla elastycznej pracy.
• Montaż bezpośredni na stycznikach ABB AF09...AF38 lub samodzielny za pomocą zacisków śrubowych.
• Stopień ochrony IP20, odpowiedni do instalacji w zamkniętych szafach sterowniczych.
• Zgodność z normami międzynarodowymi IEC/EN 60947-1, 60947-4-1, 60947-5-1 oraz UL/CSA.

Specyfikacje

• Zakres prądu roboczego: 0,55–0,74 A
• Klasa wyzwalania: 10
• Liczba biegunów: 3
• Zestyki pomocnicze: 1 NO + 1 NC
• Napięcie robocze (Ue): 690 V AC
• Napięcie izolacji (Ui): 690 V
• Napięcie udarowe wytrzymywane (Uimp): 6 kV
• Cięstotliwość znamionowa: 50/60 Hz
• Montaż: bezpośrednio na styczniku lub samodzielnie
• Kompatybilne styczniki: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Typ resetowania: ręczny i automatyczny
• Stopień ochrony: IP20
• Temperatura pracy otoczenia: -25 do +60 °C
• Temperatura przechowywania otoczenia: -50 do +80 °C
• Typ zacisków: zaciski śrubowe
• Strata mocy na biegun: 1,5 W
• Normy: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Wskazówki

Podczas instalacji należy upewnić się, że przekaźnik jest ustawiony na prąd pełnego obciążenia silnika (FLC) w zakresie 0,55–0,74 A. W przypadku zastosowań z automatycznym resetowaniem należy sprawdzić, czy obwód sterowania może bezpiecznie obsłużyć automatyczne ponowne uruchomienie. Zawsze montuj przekaźnik w czystej, suchej obudowie, aby zachować stopień ochrony IP20.
