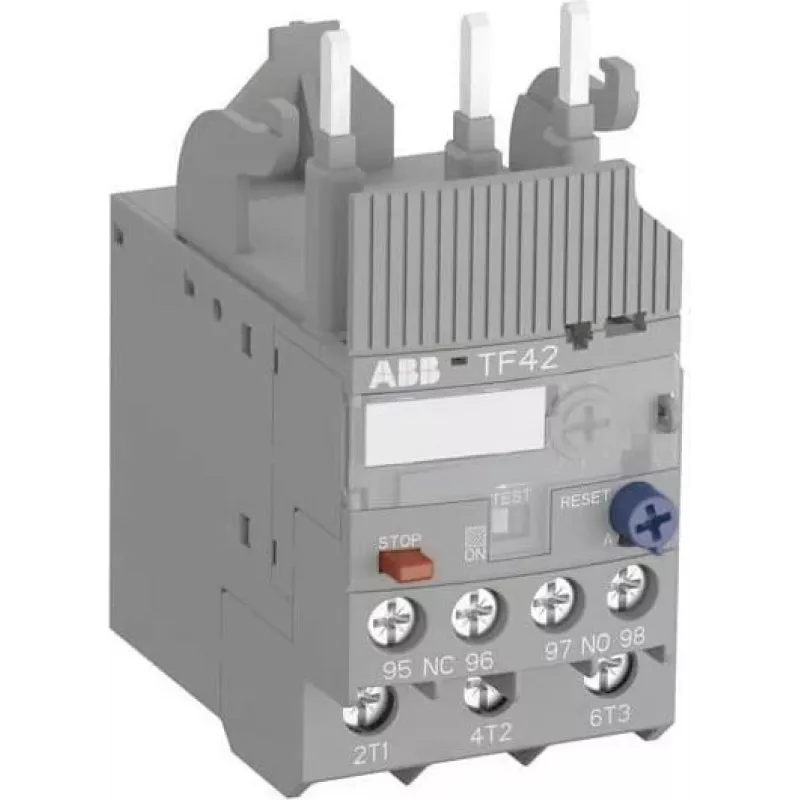

ABB TF42-1.7 Przekaźnik termiczny przeciążeniowy, 1,2 - 1,7 A, klasa 10, 3-biegunowy, 690 V AC/DC

Przepalenie silnika spowodowane długotrwałymi przeciążeniami jest stałym zagrożeniem w środowiskach przemysłowych. Przekaźnik termiczny przeciążeniowy ABB TF42-1.7 zapewnia niezawodną ochronę silników trójfazowych, przerywając obwód, gdy prąd przekroczy bezpieczne poziomy. Z zakresem nastaw 1,2 do 1,7 A i charakterystyką wyzwalania klasy 10, reaguje szybko na przeciążenia, jednocześnie umożliwiając normalny rozruch silnika. Przekaźnik ten jest zaprojektowany do bezpośredniego montażu na stycznikach ABB z serii AF, co upraszcza instalację i zapewnia niezawodną koordynację.

Dla kogo jest przeznaczony

Ten przekaźnik jest przeznaczony dla producentów szaf sterowniczych, techników utrzymania ruchu i producentów OEM, którzy potrzebują kompaktowej, niezawodnej ochrony silników w zastosowaniach takich jak przenośniki, pompy, wentylatory i obrabiarki. Nadaje się zarówno do nowych instalacji, jak i modernizacji, gdzie przestrzeń jest ograniczona i wymagana jest niezawodna ochrona przeciążeniowa.

Główne cechy

• Regulowany zakres prądu od 1,2 A do 1,7 A dla precyzyjnego dopasowania do silnika.
• Krzywa wyzwalania klasy 10 chroni silniki podczas normalnego rozruchu, zapobiegając uszkodzeniom spowodowanym długotrwałymi przeciążeniami.
• Konstrukcja trójbiegunowa z różnicową ochroną przed zanikiem fazy.
• Ręczny i automatyczny tryb resetowania dla elastycznej pracy.
• Bezpośredni montaż na stycznikach ABB AF09...AF38; nadaje się również do instalacji samodzielnej.
• Zestyki pomocnicze: 1 NO + 1 NC do sygnalizacji stanu i blokad sterowniczych.
• Szeroki zakres temperatury pracy: -25 °C do +60 °C.
• Zgodność z normami międzynarodowymi IEC/EN 60947-4-1, UL i CSA.

Specyfikacje

• Zakres nastaw prądu: 1,2 - 1,7 A
• Klasa wyzwalania: Klasa 10
• Liczba biegunów: 3
• Znamionowe napięcie pracy: 690 V AC / 600 V DC
• Znamionowe napięcie izolacji: 690 V
• Znamionowe napięcie udarowe: 6 kV
• Zestyki pomocnicze: 1 NO + 1 NC
• Typ resetowania: Ręczny i automatyczny
• Montaż: Bezpośredni na styczniku / samodzielny
• Kompatybilne styczniki: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Temperatura pracy: -25 do +60 °C
• Temperatura przechowywania: -40 do +70 °C
• Stopień ochrony: IP20
• Strata mocy na biegun: 0,5 W
• Normy: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Wskazówki

Ustaw pokrętło regulacji prądu na prąd znamionowy pełnego obciążenia silnika podany na tabliczce znamionowej. W przypadku silników o wysokim prądzie rozruchowym upewnij się, że klasa wyzwalania jest zgodna z czasem rozruchu. Użyj trybu ręcznego resetowania, gdy usterka wymaga interwencji operatora przed ponownym uruchomieniem. Regularnie sprawdzaj przekaźnik pod kątem gromadzenia się kurzu i zapewnij odpowiednią wentylację, aby utrzymać dokładną odpowiedź termiczną.
