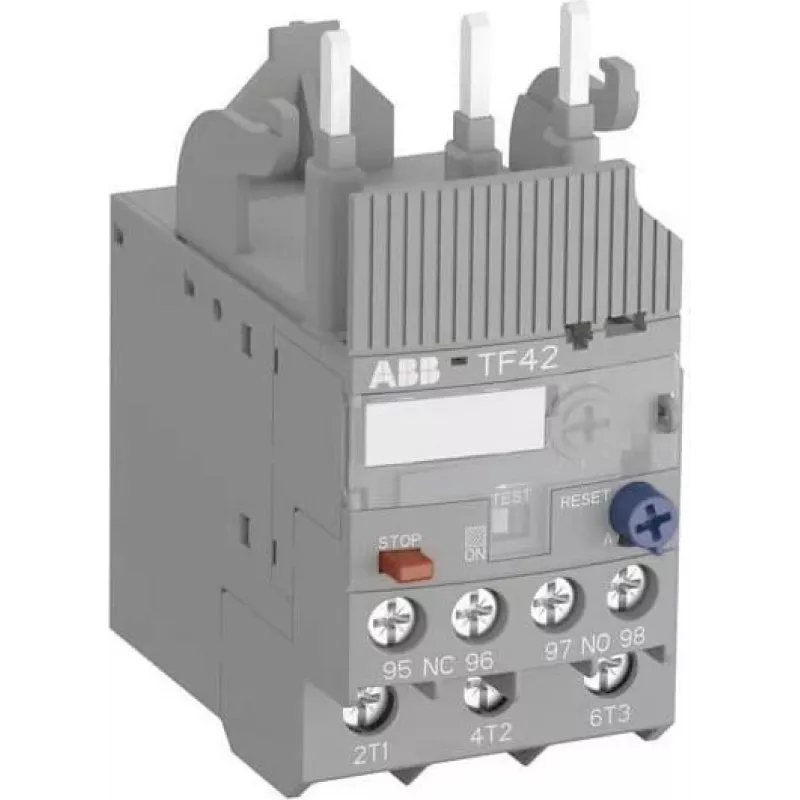

ABB TF42-13 Przekaźnik termiczny przeciążeniowy, 9-13 A, 3-biegunowy, klasa 10, 690 V AC, 1NO+1NC

W szafach sterowniczych silników w zakładach przemysłowych przekaźnik termiczny przeciążeniowy ABB TF42-13 chroni silniki trójfazowe przed przegrzaniem spowodowanym przeciążeniem lub zanikiem fazy. Ustaw pokrętło między 9 a 13 A, aby dopasować do prądu pełnego obciążenia, a przekaźnik zadziała w ciągu 10 sekund przy 7,2-krotności ustawionego prądu. Montuj go bezpośrednio na stycznikach ABB AF09...AF38 lub jako samodzielne urządzenie z adapterem. Zespoły utrzymania ruchu cenią ręczny/automatyczny reset oraz funkcję testową do szybkiej weryfikacji podczas rozruchu.

Kluczowe specyfikacje

• Zakres prądu znamionowego: 9,0 – 13,0 A
• Klasa wyzwalania: klasa 10
• Liczba biegunów: 3
• Napięcie znamionowe pracy: 690 V AC
• Napięcie znamionowe izolacji: 690 V
• Znamionowe napięcie udarowe: 6 kV
• Styki pomocnicze: 1 NO + 1 NC
• Montaż: bezpośrednio na styczniku lub samodzielnie z adapterem
• Reset: ręczny i automatyczny
• Temperatura otoczenia: -25 do +60 °C
• Stopień ochrony: IP20
• Normy: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Typ połączenia: zaciski śrubowe
• Kompatybilne styczniki: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Strata mocy na biegun: 1,6 W przy maksymalnym prądzie
• Czułość na zanik fazy: tak
• Regulacja: pokrętło ze skalą
• Funkcja testowa: tak

Dlaczego warto wybrać

TF42-13 łączy precyzyjną ochronę termiczną z solidną konstrukcją do wymagających środowisk przemysłowych. Czułość na zanik fazy zapobiega przepaleniu silnika w przypadku pracy jednofazowej, a szeroki zakres regulacji obejmuje typowe rozmiary silników. Bezpośredni montaż na stycznikach ABB oszczędza miejsce w szafie i upraszcza okablowanie. Zgodność z normami międzynarodowymi gwarantuje niezawodne działanie na całym świecie.

Idealne zastosowania

• Ochrona silników trójfazowych w systemach przenośników, pompach, wentylatorach i sprężarkach
• Modernizacja istniejących instalacji ze stycznikami ABB o ochronę termiczną przeciążeniową
• Samodzielna ochrona silników do 13 A przy użyciu adaptera
• Zastosowania wymagające ręcznego lub automatycznego resetu

Warto wiedzieć

Przekaźnik ma zaciski śrubowe zapewniające pewne połączenia oraz pokrętło do precyzyjnego ustawienia prądu. Funkcja testowa symuluje wyzwolenie w celu weryfikacji obwodu ochronnego. Do montażu samodzielnego użyj odpowiedniego adaptera (nie wchodzi w skład zestawu). Stopień ochrony IP20 oznacza, że powinien być zainstalowany w obudowie. Zawsze odłączaj zasilanie przed instalacją lub konserwacją.
