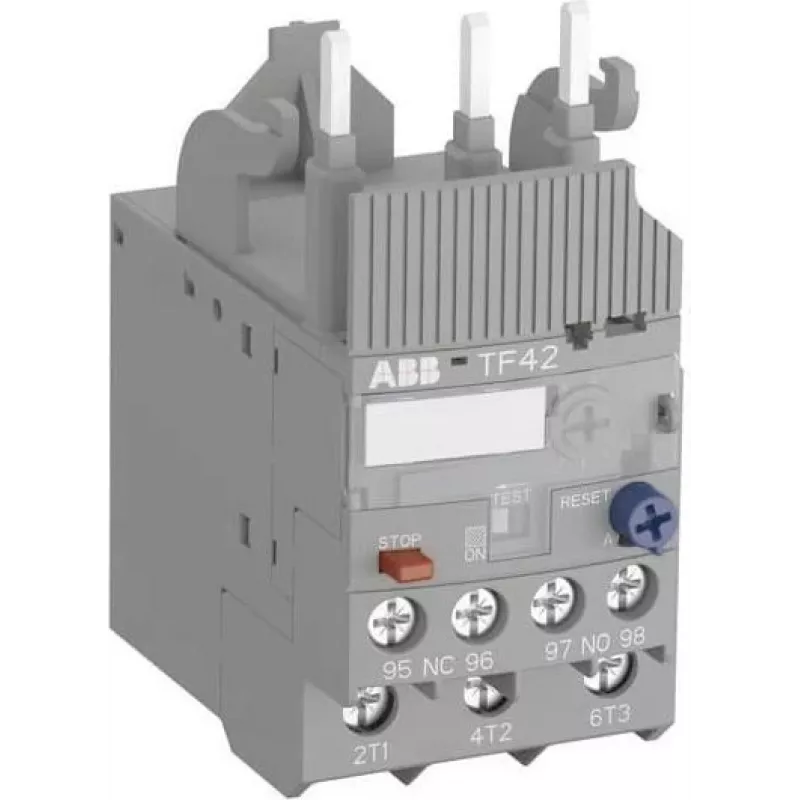

ABB TF42-2.3 Przekaźnik termiczny przeciążeniowy 1.8-2.3A

Przekaźnik termiczny przeciążeniowy ABB TF42-2.3 zapewnia niezawodną ochronę silników w aplikacjach trójfazowych, z precyzyjnym zakresem ustawień prądu od 1,8 do 2,3 A. Jego konstrukcja do bezpośredniego montażu gwarantuje pewne osadzenie na stycznikach ABB od AF09 do AF38, a funkcja ręcznego/automatycznego resetu umożliwia elastyczną pracę w środowiskach przemysłowych.

Zalety

Przekaźnik oferuje odpowiedź klasy wyzwalania 10, zapewniając szybkie odłączenie podczas przeciążeń, aby zapobiec uszkodzeniu silnika. Szeroki zakres temperatury pracy od -25 do +60 °C oraz stopień ochrony IP20 sprawiają, że nadaje się do wymagających warunków. Zestyki pomocnicze (1 NO + 1 NC) umożliwiają integrację z obwodami sterowania do sygnalizacji stanu i blokad.

Zastosowanie

• Ochrona silników trójfazowych o prądzie znamionowym do 2,3 A
• Bezpośredni montaż na stycznikach ABB AF09-AF38
• Przemysłowe szafy sterownicze i rozruszniki silników
• Zastosowania wymagające ręcznego lub automatycznego resetu

Kluczowe dane techniczne

• Zakres ustawień prądu: 1,8 - 2,3 A
• Liczba biegunów: 3
• Klasa wyzwalania: 10
• Znamionowe napięcie pracy: 690 V AC
• Znamionowe napięcie izolacji: 690 V
• Znamionowe napięcie udarowe: 6 kV
• Zestyki pomocnicze: 1 NO + 1 NC
• Typ resetu: ręczny i automatyczny
• Stopień ochrony: IP20
• Temperatura pracy otoczenia: -25 do +60 °C
• Typ zacisków: zaciski śrubowe
• Normy: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Zalecenia

Aby zapewnić niezawodną ochronę silnika w kompaktowych zestawach rozruszników, połącz TF42-2.3 ze stycznikami serii ABB AF i zapewnij właściwą koordynację zgodnie z normami IEC.
