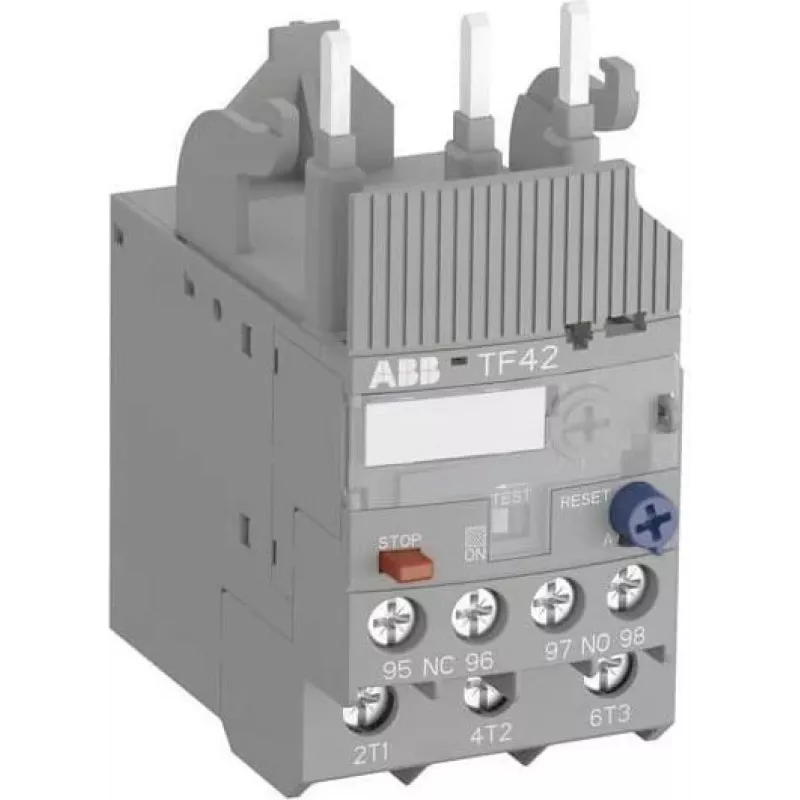

ABB TF42-4.2 Przekaźnik przeciążeniowy termiczny, 3,4-4,2 A, klasa 10, 3-biegunowy, 690 V AC, zaciski śrubowe

W przemysłowych szafach sterowania silnikami ochrona silników trójfazowych przed długotrwałym przeciążeniem jest kluczowa. Przekaźnik przeciążeniowy termiczny ABB TF42-4.2 został zaprojektowany do tego zadania, zapewniając niezawodną ochronę silników o znamionowym zakresie prądu roboczego od 3,4 do 4,2 A. Jest powszechnie łączony ze stycznikami ABB z serii AF, takimi jak AF09 do AF38, oferując kompaktowe i niezawodne rozwiązanie dla producentów maszyn i rozdzielni.

Kluczowe dane techniczne

• Zakres znamionowego prądu roboczego: 3,4 - 4,2 A
• Klasa wyzwalania: klasa 10
• Liczba biegunów: 3
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Styki pomocnicze: 1 NO + 1 NC
• Typ montażu: bezpośredni na styczniku / samodzielny
• Typ resetu: ręczny i automatyczny
• Zakres temperatury pracy: -25 do +60 °C
• Zakres temperatury przechowywania: -50 do +80 °C
• Stopień ochrony: IP20
• Typ zacisków: zaciski śrubowe
• Normy: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Typ ochrony przeciążeniowej: termiczny

Dlaczego warto wybrać ten produkt

Przekaźnik TF42-4.2 zapewnia precyzyjną ochronę termiczną z charakterystyką wyzwalania klasy 10, co gwarantuje szybkie odłączenie silnika w warunkach przeciążenia. Dwa tryby resetu (ręczny i automatyczny) oferują elastyczność w zależności od wymagań operacyjnych. Szeroki zakres temperatur otoczenia i solidna konstrukcja sprawiają, że nadaje się do wymagających środowisk przemysłowych, a bezpośredni montaż na stycznikach ABB upraszcza instalację i skraca czas okablowania.

Idealne zastosowania

• Ochrona silników trójfazowych w systemach przenośników, pompach, wentylatorach i sprężarkach
• Obrabiarki i maszyny pakujące wymagające niezawodnej ochrony silników
• Urządzenia HVAC i szafy automatyki przemysłowej
• Zastosowania, w których preferowany jest bezpośredni montaż na stycznikach ABB z serii AF

Warto wiedzieć

TF42-4.2 to termiczny przekaźnik przeciążeniowy z zakresem nastawy prądu od 3,4 do 4,2 A. Posiada zaciski śrubowe zapewniające pewne połączenia oraz jeden styk pomocniczy normalnie otwarty i jeden normalnie zamknięty do sterowania i sygnalizacji. Przekaźnik spełnia wymagania norm międzynarodowych IEC/EN 60947-4-1 i IEC/EN 60947-5-1, co gwarantuje bezpieczeństwo i wydajność. Stopień ochrony IP20 oznacza, że jest przeznaczony do instalacji wewnątrz obudowy. W przypadku montażu samodzielnego może być wymagany odpowiedni adapter montażowy.
