ACT 1x2 DisplayPort 1.4 MST Splitter

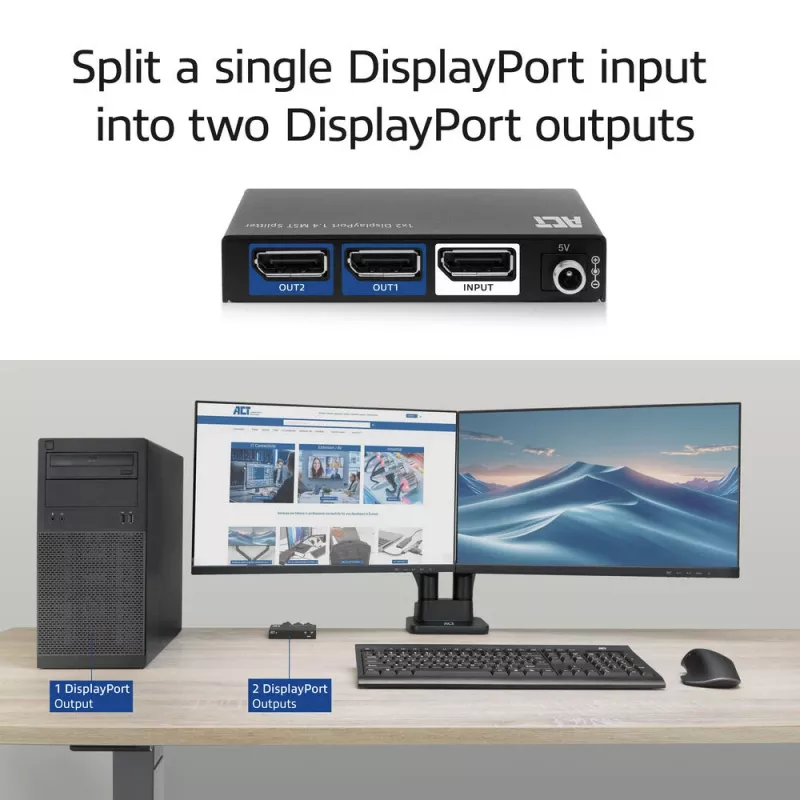

ACT 1x2 DisplayPort 1.4 MST Splitter (AC7720) rozdziela pojedyncze źródło DisplayPort na dwa wyjścia DisplayPort, obsługując zarówno Single Stream Transport (SST) dla zduplikowanych wyświetlaczy, jak i Multi Stream Transport (MST) dla rozszerzonego pulpitu. Przy całkowitej przepustowości 32,4 Gbps urządzenie może dostarczyć do 8K@30Hz w trybie SST lub do 4K@60Hz na wyświetlacz w trybie MST, w zależności od możliwości źródła. Rozdzielacz zawiera automatyczną negocjację EDID, obsługę Dual-Mode DisplayPort (DP++), śrubowane złącze zasilania zapobiegające przypadkowemu odłączeniu, odłączane uchwyty montażowe do elastycznej instalacji oraz obsługę dźwięku 5.1-kanałowego.

Zalety

Rozdzielacz oferuje elastyczne konfiguracje wyświetlaczy — duplikację lub rozszerzenie — przy zachowaniu wysokich rozdzielczości i wierności kolorów dzięki obsłudze DisplayPort 1.4 i DSC 1.2. Negocjacja EDID upraszcza kompatybilność z różnymi urządzeniami źródłowymi i monitorami. Cechy fizyczne, takie jak zabezpieczone gniazdo zasilania i odłączane uchwyty montażowe, sprawiają, że urządzenie nadaje się zarówno do instalacji biurkowych, jak i stałych.

Zastosowanie

Kiedy może nie być odpowiedni

Maksymalna rozdzielczość na wyświetlacz i częstotliwość odświeżania zależą od całkowitej dostępnej przepustowości źródła i liczby połączonych wyświetlaczy; nie wszystkie urządzenia źródłowe obsługują 4K@60Hz na wyświetlacz w trybie MST. Rozdzielacz wykorzystuje złącza DisplayPort; aby podłączyć wyświetlacze HDMI lub DVI, należy użyć pasywnego adaptera DP-na-HDMI/DVI i upewnić się, że źródło obsługuje Dual-Mode DisplayPort (DP++).

Kluczowe specyfikacje

Jak używać

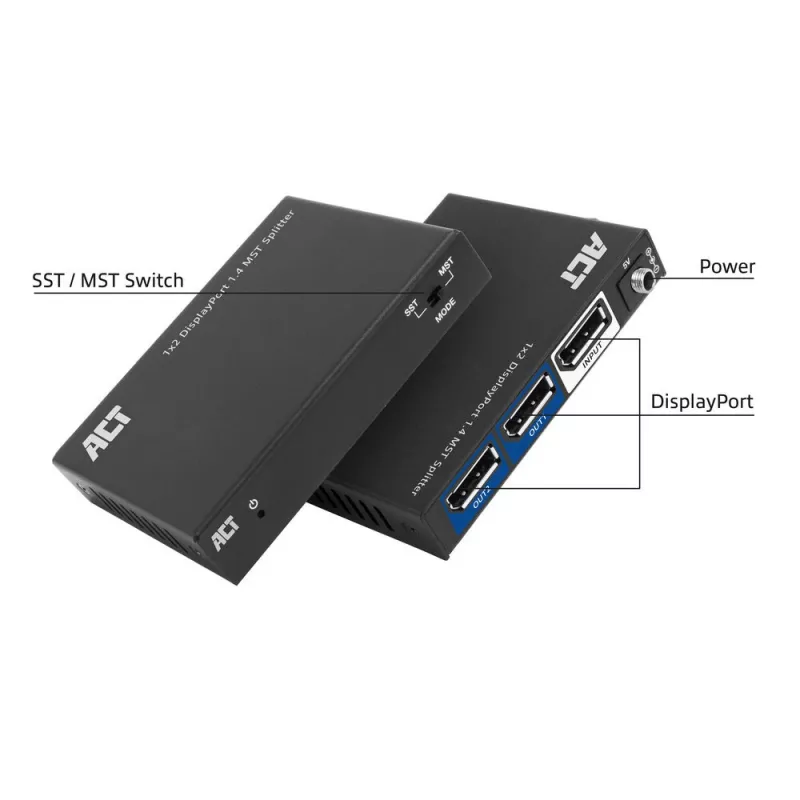

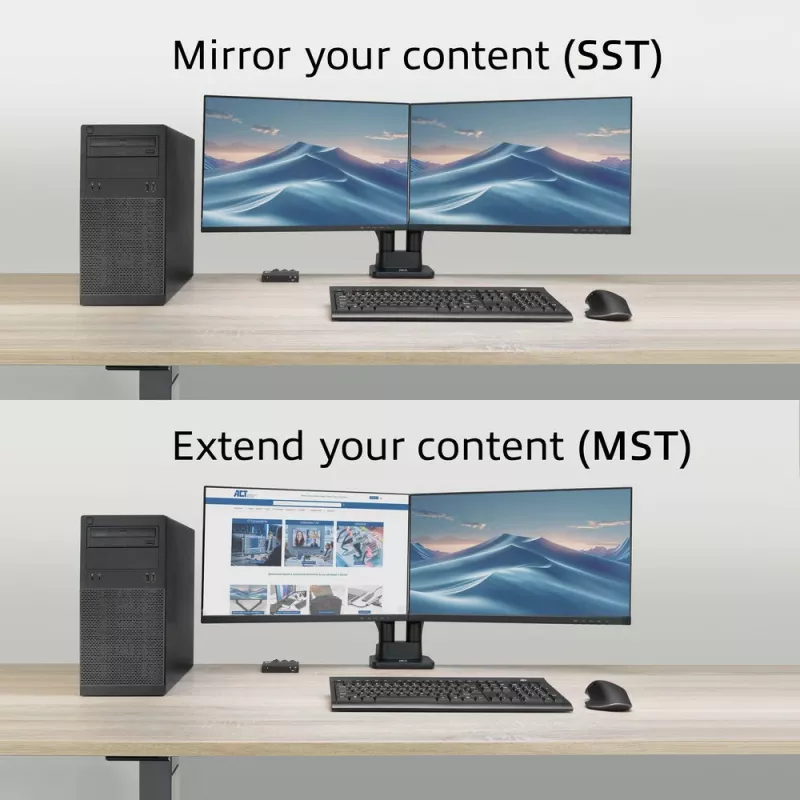

Podłącz wyjście DisplayPort urządzenia źródłowego do wejścia rozdzielacza, a następnie podłącz maksymalnie dwa monitory DisplayPort do wyjść rozdzielacza. Wybierz tryb SST, aby wyświetlić ten sam obraz na obu wyświetlaczach, lub tryb MST, aby rozszerzyć pulpit na oba ekrany za pomocą przełącznika trybu. Jeśli potrzebujesz podłączyć monitor HDMI lub DVI, użyj pasywnego adaptera DisplayPort-na-HDMI/DVI i upewnij się, że źródło obsługuje DP++. Zabezpiecz kabel zasilający za pomocą śrubowanego złącza i zamontuj rozdzielacz za pomocą odłączanych uchwytów, jeśli jest to wymagane. W przypadku podłączania dodatkowych monitorów DisplayPort, podłącz je przez wyjście łańcuchowe rozdzielacza i pamiętaj, że dostępna przepustowość będzie współdzielona między wyświetlaczami.

Co wziąć pod uwagę przed zakupem

Zalecenia

Aby uzyskać najlepsze rezultaty z rozszerzonym pulpitem (MST), użyj źródła z wyjściem DisplayPort 1.4 i wystarczającą przepustowością; podczas duplikowania treści o wysokiej rozdzielczości przełącz na tryb SST, aby osiągnąć do 8K@30Hz. Upewnij się, że kable i adaptery są certyfikowane dla DisplayPort 1.4, aby zachować integralność sygnału.
