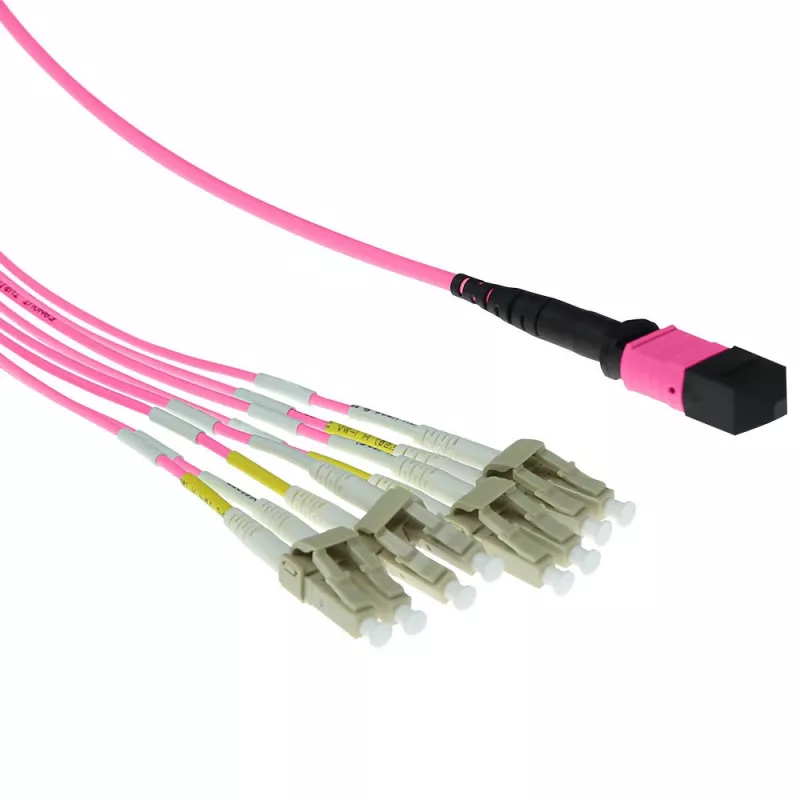

ACT 2-metrowy wielomodowy kabel krosowy światłowodowy 50/125 OM4 typu fanout 1x MTP (żeński) - 4x LC duplex (8 włókien)

ACT 2-metrowy wielomodowy kabel krosowy światłowodowy 50/125 OM4 typu fanout jest wyposażony w pojedyncze złącze MTP (żeńskie) i cztery złącza LC duplex, co daje łącznie osiem włókien. Kabel ma kompaktowy płaszcz o średnicy 3 mm i wykorzystuje włókno wielomodowe OM4 zaprojektowane do szybkiej transmisji danych z rdzeniem o średnicy 50 µm, zapewniając niską tłumienność wtrąconą i niezawodną wydajność w instalacjach w centrach danych i sieciach.

Zalety

Kabel jest ultrakompaktowy dzięki umieszczeniu ośmiu włókien w kablu o średnicy 3 mm i zakończeniu ich złączem MTP na każdym końcu, co czyni go oszczędnym miejscem w gęsto upakowanych środowiskach okablowania. Kable ACT MTP/MPO używają złączy MTP® US Conec, co zapewnia bardzo niskie straty i stabilną wydajność optyczną. Konstrukcja fanout z jednym złączem MTP żeńskim na cztery złącza LC duplex ułatwia podłączanie do transceiverów QSFP+ 40G i QSFP28 100G oraz innego sprzętu wielomodowego.

Nadaje się do

• Szkieletu i okablowania połączeniowego w centrach danych
• Panelów i stojaków światłowodowych o dużej gęstości
• Połączeń z transceiverami QSFP+ 40G i QSFP28 100G
• Łączy wielomodowych krótkiego zasięgu (OM4)

Kluczowe specyfikacje

• Marka: ACT
• Produkt: Kabel krosowy fanout, wielomodowy 50/125 OM4
• Długość: 2 m
• Złącza: 1 x MTP żeński na 4 x LC duplex
• Włókna: 8 włókien
• Średnica płaszcza kabla: 3 mm
• Średnica rdzenia: 50 µm
• MPN: RL7842
• EAN: 8716065029857

Sposób użycia

Poprowadź kabel fanout między panelem krosowym MTP lub transceiverem a docelowym stojakiem lub sprzętem. Włóż złącze MTP żeńskie do adaptera MTP lub modułu transceivera, upewniając się, że jest prawidłowo wyrównane, i zabezpiecz złącze na miejscu. Na drugim końcu podłącz złącza LC duplex do odpowiednich portów LC w panelach krosowych lub urządzeniach. Przed wdrożeniem łącza zweryfikuj biegunowość i ciągłość za pomocą odpowiedniego sprzętu testowego.

Zalecenia

W celu uzyskania najlepszej wydajności obchodź się ostrożnie z włóknami wielomodowymi OM4, unikając ostrych zagięć i nadmiernego naprężenia podczas ciągnięcia. Stosuj odpowiednie procedury czyszczenia powierzchni czołowych złączy MTP i LC i zapewnij kompatybilność z transceiverami QSFP+ 40G i QSFP28 100G. Tam, gdzie to praktyczne w centrum danych, utrzymuj trasy kablowe możliwie jak najkrótsze, aby zachować niską tłumienność wtrąconą.
