ACT Keystone Jack RJ45 CAT6A Ekranowany Bez Narzêdziowy z osłoną przeciwkurzową

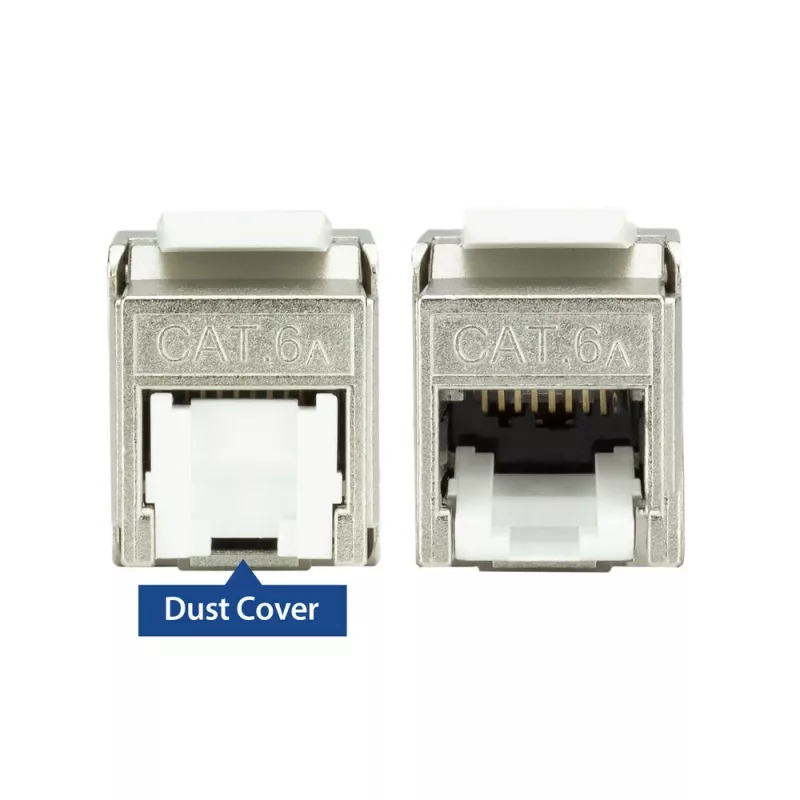

ACT Keystone Jack RJ45 CAT6A Ekranowany Bez Narzêdziowy z osłoną przeciwkurzową (TD6525) to ekranowany, beznarzêdziowy moduł Keystone przeznaczony do montażu w panelach krosowych i gniazdach ściennych. Obsługuje kable z żyłami jednolitymi lub skręcanymi o średnicy zewnętrznej 5,0–8,5 mm i przewodach 23–26 AWG. Moduł zawiera białą osłonę przeciwkurzową chroniącą pozłacane styki 50 µin oraz dostarczoną opaskę zaciskową do odciążenia kabla. Obsługuje PoE++ (100 W, Typ 4) i jest kompatybilny z obydwoma schematami okablowania T568A i T568B, co umożliwia prostą terminację.

Zalety

Ekranowana konstrukcja CAT6A zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi, a beznarzêdziowe zakończenie LSA umożliwia szybki montaż bez specjalistycznych narzêdzi. Kodowane kolorami oznaczenia T568A/T568B ułatwiają podłączanie, a dołączona osłona przeciwkurzowa chroni integralność styków. Obsługa PoE++ 100 W sprawia, że moduł jest odpowiedni dla urządzeń o dużym zapotrzebowaniu na moc. Kompaktowa konstrukcja umożliwia stosowanie w panelach krosowych o dużej gęstości i standardowych gniazdach.

Zastosowanie

Najważniejsze parametry

Sposób użycia

Włóż kompatybilny kabel Ethernet (średnica zewnętrzna 5,0–8,5 mm, 23–26 AWG) do modułu Keystone, postępuj zgodnie z kolorowym schematem okablowania T568A lub T568B wydrukowanym na module i zakończ przewody za pomocą beznarzêdziowych zacisków LSA. Zamknij białą osłonę przeciwkurzową, aby chronić styki, i zabezpiecz kabel dostarczoną opaską zaciskową dla odciążenia. Zatrzaśnij moduł w kompatybilnym panelu krosowym lub płycie ściennej, aż zaskoczy na miejsce.

Zalecenia

Aby uzyskać optymalną wydajność, używaj kabla kategorii Cat6A i zachowaj prawidłową kolejność okablowania (T568A lub T568B). Upewnij się, że ekran jest prawidłowo uziemiony w instalacjach ekranowanych. Przed zastosowaniem PoE++ (100 W) sprawdź wymagania dotyczące zasilania PoE podłączonych urządzeń.
