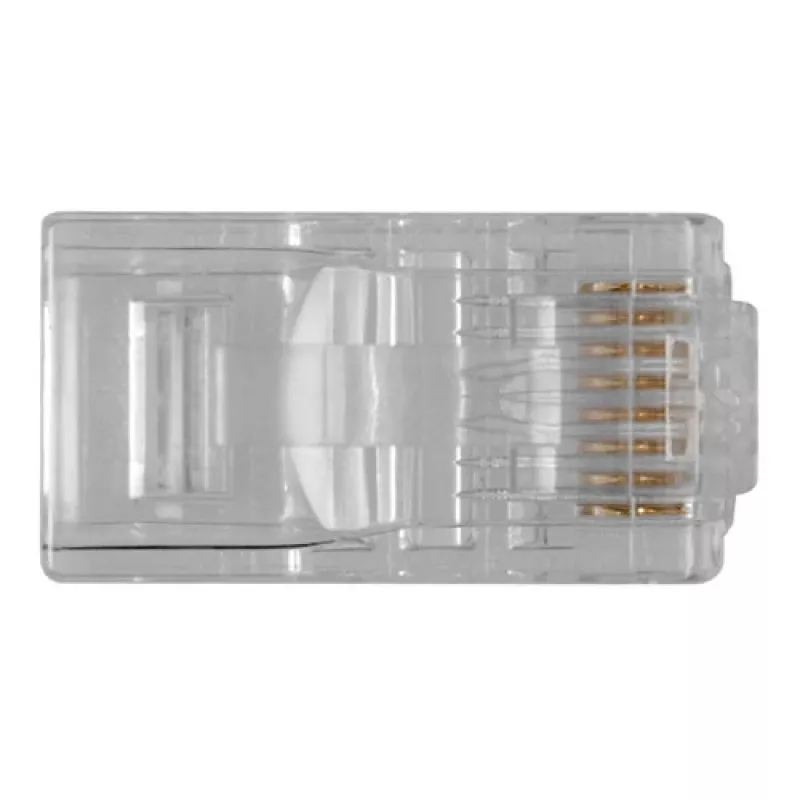

ACT RJ45 (8P/8C) złącze modułowe do kabla okrągłego z żyłami linkowymi

Złącze modułowe ACT RJ45 TD108R jest przeznaczone do stosowania z kablami okrągłymi z żyłami linkowymi. Wykonane z wytrzymałego akrylonitrylo-butadieno-styrenu (ABS) w przezroczystym wykończeniu, złącze zapewnia widoczne ustawienie styków i łatwą kontrolę rozmieszczenia przewodów. Obsługuje standardowe zakończenia 8P/8C RJ-45 i nadaje się do szeregu zadań okablowania sieciowego, w których stosowane są linkowe kable okrągłe.

Zalety

Przezroczysta obudowa ABS zapewnia dobrą widoczność położenia żył podczas zakańczania i zmniejsza błędy przy wprowadzaniu przewodów. Element zaprojektowano do współpracy ze standardowymi konfiguracjami RJ45 8-pozycyjnymi, 8-stykowymi i współpracuje z żyłami linkowymi, oferując niezawodne utrzymanie styku i stabilność mechaniczną. Wytrzymała konstrukcja z tworzywa sztucznego jest odporna na codzienne użytkowanie i pomaga utrzymać stały kontakt elektryczny w czasie.

Zastosowanie

• Kable krosowe Ethernet montowane z okrągłego kabla linkowego
• Zakończenia w terenie i małe instalacje LAN
• Naprawa lub wymiana uszkodzonych wtyków RJ45 na kablach linkowych
• Niestandardowe zespoły kablowe do konfiguracji sieci biurowych lub domowych

Kluczowe specyfikacje

• Typ złącza: 8-pozycyjne, 8-stykowe (RJ45)
• Kompatybilny typ żyły: żyły linkowe
• Profil kabla: kabel okrągły
• Materiał obudowy: akrylonitrylo-butadieno-styren (ABS)
• Kolor: przezroczysty

Sposób użycia

Zdejmij zewnętrzną powłokę okrągłego kabla linkowego na zalecaną długość, rozkręć i ułóż poszczególne żyły zgodnie z wymaganym standardem okablowania (na przykład T568A lub T568B). Wprowadź żyły całkowicie do złącza, tak aby każdy przewód sięgał odpowiedniego gniazda stykowego; przezroczysta obudowa umożliwia wizualną weryfikację prawidłowego umieszczenia. Użyj odpowiedniego narzędzia do zaciskania przeznaczonego do wtyków modułowych RJ45, aby pewnie zacisnąć złącze na kablu, upewniając się, że odciążenie obejmuje powłokę kabla. Po zaciśnięciu dokonaj oględzin zakończenia i, w stosownych przypadkach, przetestuj za pomocą testera kabli, aby potwierdzić ciągłość i prawidłowe wyprowadzenia.

Zalecenia

W celu uzyskania najlepszych rezultatów należy stosować złącze z okrągłym kablem sieciowym linkowym o kompatybilnej średnicy i przestrzegać standardowych schematów okablowania. Używaj dopasowanego narzędzia do zaciskania RJ45, aby uniknąć niepełnych zaciśnięć lub uszkodzeń styków. Jeśli instalacje są narażone na częste ruchy lub naprężenia, rozważ dodatkowe środki odciążające, takie jak osłony kabli lub odpowiednie prowadzenie kabli, aby przedłużyć żywotność złącza.
