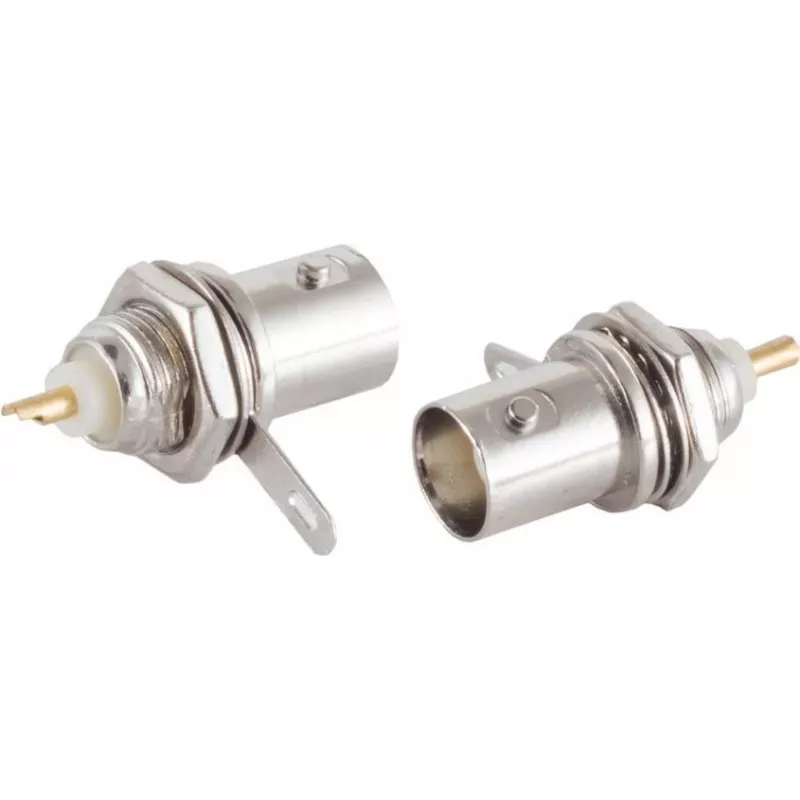

Adapter BNC Video Audio ShiverPeaks 98808-2 montaż centralny 4 mm panel przedni

Adapter BNC Video Audio ShiverPeaks 98808-2 to przedni panel, centralnie montowane złącze BNC przeznaczone do przesyłania kompozytowych sygnałów wideo i analogowych sygnałów audio przez szafy sprzętowe, panele sterownicze i obudowy AV. Dzięki 4 mm powierzchni montażowej na panelu przednim i solidnemu interfejsowi BNC zapewnia standardowy punkt przepustowy dla kamer, monitorów, rejestratorów i innych urządzeń AV, gdzie wymagane jest bezpieczne i dostępne połączenie.

Zalety

Ten centralnie montowany adapter oferuje kompaktową 4 mm powierzchnię montażową na panelu przednim, która upraszcza instalację w ciasnych układach paneli. Sprzęgło BNC zapewnia niezawodne, szybkozłączne połączenie mechaniczne i elektryczne dla kompozytowych sygnałów wideo i analogowych sygnałów audio. Zaprojektowany do stosowania w szafach i panelach, adapter umożliwia spójne trasowanie sygnałów i łatwy dostęp podczas konserwacji lub rekonfiguracji bez otwierania obudów.

Zastosowanie

• Szafy sprzętowe AV i panele sterownicze montowane na ścianie
• Systemy kamer monitorujących i instalacje DVR/NVR
• Panele produkcyjne i nadawcze wymagające standardowych złączy wideo
• Stanowiska naprawcze i testowe wymagające przepustów sygnałowych na panelu przednim

Kluczowe specyfikacje

• Typ złącza: gniazdo BNC na panelu przednim odpowiednie dla kompozytowych sygnałów wideo i analogowych sygnałów audio
• Styl montażu: montaż centralny/na panelu przednim o powierzchni 4 mm
• Przeznaczenie: przepust panelowy dla szaf sprzętowych i obudów AV
• Interfejs mechaniczny: standardowe sprzęgło bagnetowe BNC zapewniające bezpieczne połączenia
• Kompatybilność: zaprojektowany dla urządzeń i kabli wyposażonych w standardowe zakończenia BNC

Sposób użycia

Wywiercić lub przygotować otwór w panelu przednim, aby pasował do centralnej 4 mm powierzchni montażowej adaptera, a następnie zamocować adapter za pomocą jego centralnego elementu mocującego. Od strony tylnej podłączyć kabel BNC z urządzenia wewnętrznego lub wiązki przewodów do gniazda BNC adaptera. Od strony przedniej podłączyć zewnętrzną wtyczkę BNC, aby ukończyć ścieżkę sygnałową. Upewnić się, że połączenia są w pełni osadzone i sprawdzić integralność sygnału z docelowym sprzętem wideo lub audio przed zakończeniem instalacji.

Zalecenia

Aby uzyskać najlepszą wydajność, należy stosować prawidłowo zakończone kable BNC 75 Ω dla kompozytowych sygnałów wideo oraz, w stosownych przypadkach, linie audio o dopasowanej impedancji. Podczas instalacji unikać nadmiernego dokręcania złącza i sprawdzić ciągłość uziemienia i ekranowania w konfiguracjach szaf lub paneli, aby zminimalizować zakłócenia.
