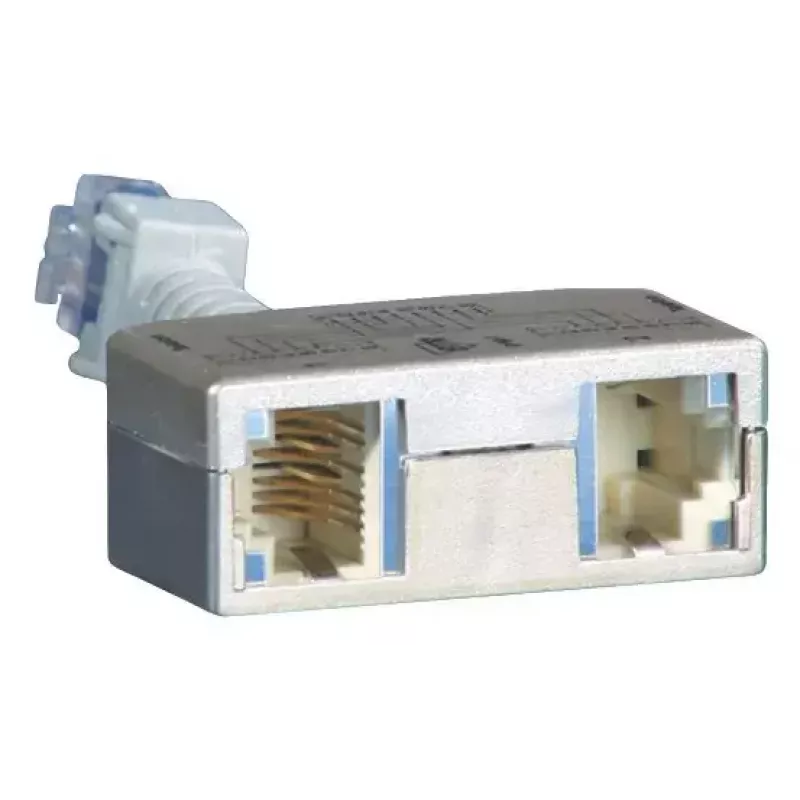

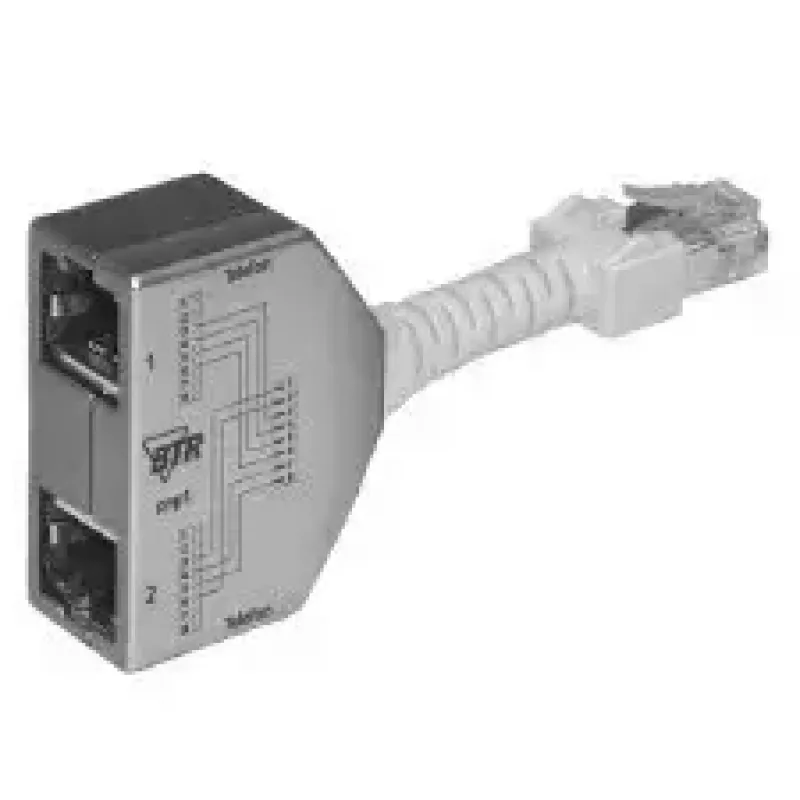

Adapter do współdzielenia kabla BTR NETCOM 130548-01-E

Adapter do współdzielenia kabla BTR NETCOM 130548-01-E umożliwia jednoczesną pracę dwóch niezależnych usług 4-żyłowych (na przykład 2 linii telefonicznych ISDN) za pośrednictwem jednego 8-żyłowego kabla instalacyjnego. Produkt jest dostarczany w zestawie dwóch adapterów (jeden do zastosowania w gnieździe ściennym, a drugi w rozdzielaczu) i charakteryzuje się kompaktowym, umieszczonym obok siebie układem wtyków oraz krótkim, elastycznym kablem połączeniowym. Adapter jest ekranowany i spełnia charakterystykę transmisyjną Klasy E w łączu zgodnie z normami IEC 11801 i EN 50173-1.

Zalety

Konstrukcja ekranowana zapewnia lepszą odporność na zakłócenia i zachowuje jakość sygnału dla obu podłączonych usług 4-żyłowych. Zgodność z wymaganiami Klasy E dla łącza (IEC 11801 / EN 50173-1) gwarantuje przewidywalne zachowanie transmisyjne w środowiskach okablowania strukturalnego. Kompaktowa obudowa umożliwia umieszczenie wtyków obok siebie w zatłoczonych gniazdach, a dołączony krótki, elastyczny kabel zmniejsza naprężenia i ułatwia instalację. Dostarczany w dopasowanej parze, zestaw umożliwia proste wdrożenie punkt-punkt (jeden adapter na każdym końcu linii).

Nadaje się do

• Podziału jednej instalacji 8-żyłowej na dwie niezależne usługi telefoniczne/ISDN 4-żyłowe
• Zastosowań, gdzie przestrzeń w gnieździe jest ograniczona i wymagane jest umieszczenie wtyków obok siebie
• Łączy okablowania strukturalnego wymagających wydajności transmisyjnej Klasy E
• Tymczasowych lub stałych instalacji potrzebujących kompaktowej, ekranowanej pary adapterów

Kluczowe dane techniczne

• Marka: BTR
• Model / MPN: 130548-01-E
• EAN: 4250184102090
• Funkcja: Adapter do współdzielenia kabla dla dwóch usług 4-żyłowych przez jedną linię 8-żyłową
• Klasa transmisji: Klasa E (łącze) wg IEC 11801 i EN 50173-1
• Ekranowanie: Adapter ekranowany
• Zawartość zestawu: Dostarczany jako zestaw dwóch adapterów (para)
• Waga (pojedyncza jednostka jako odniesienie): ok. 56 g (dane produktu)

Sposób użycia

Zainstaluj jeden adapter w gnieździe ściennym, a pasujący adapter w punkcie dystrybucyjnym, tak aby pojedynczy 8-żyłowy kabel instalacyjny przenosił dwie oddzielne usługi telefoniczne 4-żyłowe. Podłącz każdą usługę do odpowiedniego wtyku 4-żyłowego w adapterach. Ponieważ adaptery są ekranowane i zaprojektowane tak, aby spełniać charakterystykę łącza Klasy E, do podstawowego parowania i trasowania sygnałów nie są wymagane żadne dodatkowe aktywne komponenty. Krótki, elastyczny kabel połączeniowy minimalizuje naprężenia zginające i pomaga utrzymać porządek w połączeniach.

Zalecenia

Aby uzyskać optymalną wydajność, używaj pary adapterów w zgodnych środowiskach okablowania strukturalnego i upewnij się, że oba adaptery są zainstalowane jako dopasowana para (jeden na każdym końcu). Sprawdź, czy podłączony sprzęt telefoniczny/ISDN jest prawidłowo okablowany do pracy 4-żyłowej oraz czy okablowanie budynku spełnia wymagania dotyczące ekranowania i Klasy E, aby utrzymać jakość transmisji.
