Adapter/inwerter zasilania MEAN WELL RSD-300F-5, 300 W, wejście 50.4–93.6 V, wyjście 5 V, RoHS, 97×216×40 mm

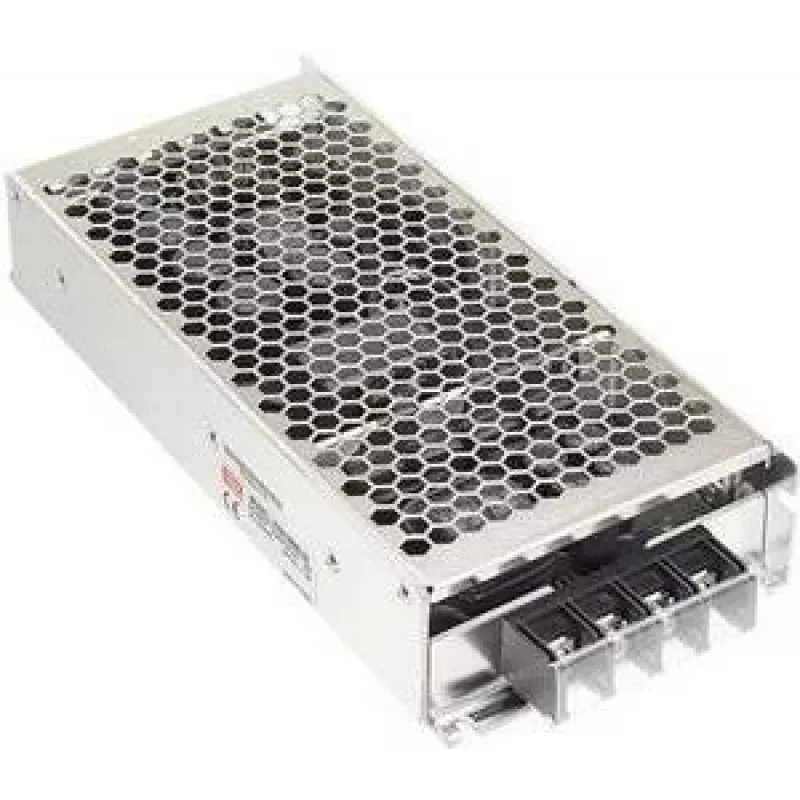

MEAN WELL RSD-300F-5 to zamknięty konwerter DC-DC o mocy 300 W, przeznaczony do konwersji źródeł prądu stałego o wyższym napięciu na stabilne wyjście 5 V. Urządzenie obsługuje szeroki zakres wejściowy odpowiedni dla systemów pojazdowych, kolejowych i przemysłowych prądu stałego i zapewnia regulowane napięcie +5 V przy wysokim prądzie w kompaktowej metalowej obudowie o wymiarach 97 × 216 × 40 mm. Konwerter spełnia wymagania normy kolejowej EN50155, oferuje izolację 4000 Vdc między wejściem a wyjściem i jest zgodny z dyrektywą RoHS.

Zalety

RSD-300F-5 zapewnia wysoką gęstość mocy ze stałym wyjściem 5 V zdolnym dostarczyć do 42 A. Szeroki zakres wejściowy obsługuje typowe napięcia akumulatorów przemysłowych i transportowych, a niezawodna metalowa obudowa zapewnia efektywne przewodzenie ciepła i ochronę mechaniczną. Zgodność z normą kolejową EN50155 i wysokie napięcie izolacji gwarantują bezpieczną pracę w wymagających środowiskach. Kompaktowe wymiary ułatwiają instalację w miejscach o ograniczonej przestrzeni.

Zastosowanie

• Sprzęt przemysłowy wymagający stabilnej linii 5 V DC
• Systemy wbudowane i komputery jednopłytkowe o wysokim zapotrzebowaniu na prąd
• Elektronika kolejowa i transportu zbiorowego zgodna z EN50155
• Zasilacze telekomunikacyjne i szafy sterownicze
• Systemy zasilania pojazdów i urządzeń mobilnych o podwyższonych napięciach wejściowych

Kluczowe specyfikacje

• Moc wyjściowa: 300 W
• Zakres napięcia wejściowego: 50,4–93,6 V (uwaga: urządzenie obsługuje podobne szerokie zakresy DC do 100,8 Vdc w powiązanych arkuszach danych)
• Napięcie wyjściowe: +5 V DC
• Maksymalny prąd wyjściowy: 42 A
• Napięcie izolacji (wejście-wyjście): 4000 Vdc
• Zgodność: EN50155 (norma kolejowa)
• Zgodność: RoHS
• Obudowa: metalowa; wymiary 97 × 216 × 40 mm

Sposób użycia

Zainstaluj konwerter w dobrze wentylowanym miejscu i solidnie przymocuj mechanicznie zgodnie z zaleceniami montażu producenta. Podłącz zaciski wejściowe DC do odpowiedniego źródła prądu stałego o wyższym napięciu w podanym zakresie wejściowym, zachowując polaryzację. Podłącz wyjście +5 V i masę do obciążenia, upewniając się, że prąd obciążenia nie przekracza znamionowych 42 A. Sprawdź poprawność okablowania i uziemienia przed włączeniem. Pozwól urządzeniu ostygnąć pod obciążeniem i nie blokuj przepływu powietrza wokół metalowej obudowy.

Zalecenia

W celu niezawodnej długotrwałej eksploatacji używaj źródeł wejściowych o stabilnym napięciu w podanym zakresie, zapewnij odpowiednie odprowadzanie ciepła lub wentylację podczas pracy blisko pełnego obciążenia oraz zastosuj odpowiednie zabezpieczenia nadprądowe, takie jak bezpieczniki lub wyłączniki automatyczne. W zastosowaniach kolejowych lub pojazdowych przestrzegaj odpowiednich norm instalacyjnych i zweryfikuj wymagania EMC/EMI dla swojego systemu.
