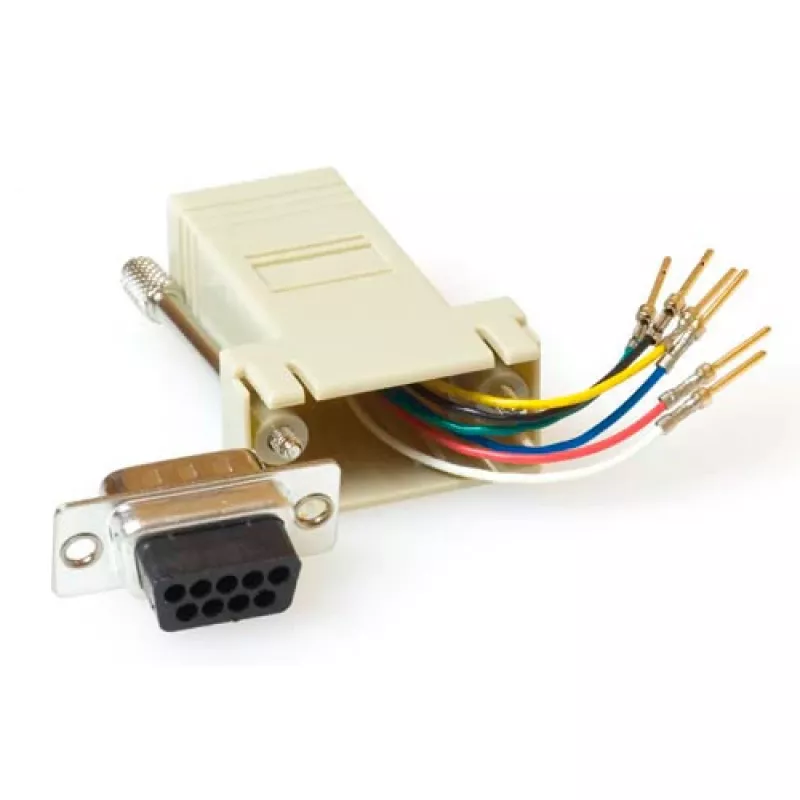

Adapter montowalny ACT Heavy Duty RJ-45 FEMALE na D-Sub 9-pin FEMALE

Adapter montowalny ACT Heavy Duty RJ-45 na D-Sub 9-pin żeński (MPN: TD09F8) to złącze kombinowane, które mieści złącze D-Sub i styki żeńskie RJ-12/RJ-45 w obudowie przystosowanej do montażu. Adapter ma wyprowadzone na stałe przewody po stronie RJ-12/RJ-45 zakończone stykami zaciskanymi, które można umieszczać w żądanych pozycjach 9-pinowego złącza D-Sub bez użycia specjalnych narzędzi. Obudowa zawiera wkręty blokujące do pewnego mocowania końcówki D-Sub i jest wykończona w trwałym beżowo-metalicznym kolorze, odpowiednim do standardowych zastosowań przemysłowych i sieciowych.

Zalety

Adapter ten zapewnia kompaktowe, montowalne rozwiązanie do konwersji między 9-pinowym gniazdem D-Sub żeńskim a interfejsami żeńskimi RJ-45/RJ-12, umożliwiając elastyczne rozmieszczenie zaciśniętych końcówek przewodów w obudowie D-Sub. Wyprowadzone na stałe przewody po stronie RJ redukują potrzebę ponownego okablowania na miejscu, a wkręty blokujące zapewniają stabilne połączenie mechaniczne i elektryczne. Wytrzymała obudowa typu heavy-duty oferuje zwiększoną trwałość i kompatybilność ze standardowymi systemami montażowymi.

Odpowiedni do

• Łączenia urządzeń telekomunikacyjnych lub transmisji danych wymagających interfejsu D-Sub na RJ-45/RJ-12
• Instalacji polowych, gdzie styki zaciskane muszą być umieszczane w 9-pinowej obudowie D-Sub bez użycia narzędzi
• Interfejsów paneli montowanych i zastosowań w sieciach przemysłowych

Kluczowe parametry

• Marka: ACT
• MPN: TD09F8
• EAN: 8716065133011
• Złącze 1: 9-pinowe D-Sub żeńskie
• Złącze 2: RJ-45 / RJ-12 żeńskie (wyprowadzone na stałe przewody z końcówkami zaciskanymi)
• Kolor produktu: Beżowy, Metaliczny
• Montaż: Obudowa montowalna ze wkrętami blokującymi dla D-Sub

Sposób użycia

Zamontuj adapter w żądanym panelu lub obudowie, korzystając z dostępnych punktów montażowych. Włóż zaciśnięte końcówki przewodów ze strony RJ-12/RJ-45 w odpowiednie pozycje 9-pinowej obudowy D-Sub zgodnie ze swoim schematem połączeń; do umieszczania styków zaciskanych nie są wymagane żadne specjalne narzędzia. Zabezpiecz złącze D-Sub za pomocą wbudowanych wkrętów blokujących, aby zapewnić stabilne połączenie. Podłącz kabel RJ-45 lub RJ-12 do gniazda żeńskiego w razie potrzeby.

Zalecenia

Przed umieszczeniem styków zaciskanych w obudowie D-Sub sprawdź przypisanie pinów i schemat połączeń, aby uniknąć nieprawidłowych podłączeń. Używaj odpowiednich styków zaciskanych kompatybilnych z adapterem i dokręć wkręty blokujące z zalecanym momentem, aby zapewnić stabilny kontakt mechaniczny i elektryczny.
