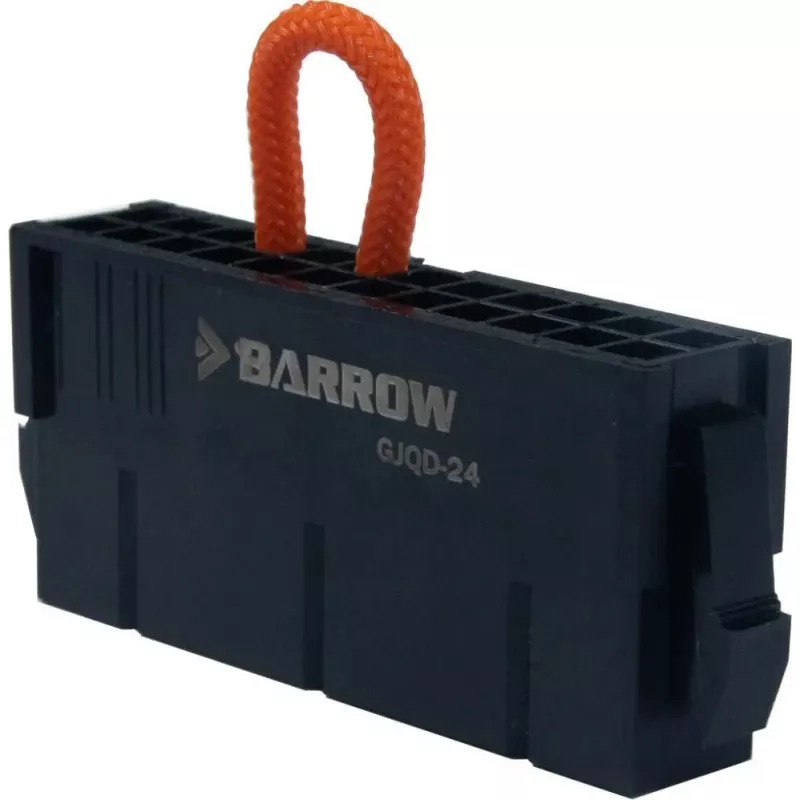

Adapter mostka zasilacza Barrow GJQD-24 V2 24-pin złącze ATX do testowania PSU

Barrow GJQD-24 V2 to 24-pinowy adapter mostka ATX zaprojektowany w celu uproszczenia testowania i rozwiązywania problemów z zasilaczami. Adapter łączy się bezpośrednio ze standardowymi 24-pinowymi zasilaczami PC, umożliwiając testy warsztatowe, pomiary napięć oraz zasilanie komponentów bez płyty głównej. Jego kompaktowy rozmiar i czytelne wyprowadzenia pinów sprawiają, że nadaje się do szybkich diagnostyk, rutynowej konserwacji i bezpiecznego użytku warsztatowego.

Zalety

Adapter zapewnia niezawodne bezpośrednie połączenie dla 24-pinowych zasilaczy ATX, umożliwiając szybki rozruch i stabilne odniesienie sygnału do pomiaru napięcia. Jego kompaktowa konstrukcja zmniejsza plątaninę kabli na stole warsztatowym i pozwala na łatwe wkładanie i wyjmowanie wtyczki zasilacza. Urządzenie pomaga izolować usterki zasilacza przez niezależne zasilanie go poza systemem, skracając czas potrzebny do zidentyfikowania wadliwych jednostek.

Zastosowanie

• Testy warsztatowe zasilaczy ATX
• Pomiar linii +12V, +5V, +3.3V i standby za pomocą multimetru
• Tymczasowe zasilanie wentylatorów, pomp lub innych komponentów bez płyty głównej
• Rozwiązywanie problemów z uruchamianiem komputera i problemów związanych z zasilaniem

Kluczowe dane techniczne

• Typ złącza: 24-pinowy adapter ATX męski/żeński kompatybilny ze standardowymi złączami zasilaczy ATX
• Funkcja: Ręczny mostek/adapter do aktywacji i testowania zasilaczy
• Format: Kompaktowy adapter przyjazny dla warsztatu, odpowiedni do połączeń tymczasowych
• Kompatybilność: Działa ze standardowymi zasilaczami ATX przeznaczonymi do komputerów stacjonarnych
• Bezpieczeństwo: Zapewnia zdefiniowany dostęp do pinów do bezpiecznego pomiaru napięcia i identyfikacji linii

Sposób użycia

Podłącz adapter do 24-pinowego złącza ATX zasilacza, gdy zasilacz jest wyłączony. Upewnij się, że wszystkie kable peryferyjne są odłączone od zasilacza, a miejsce pracy jest wolne od przewodzących zanieczyszczeń. Po podłączeniu włącz zasilacz za pomocą głównego wyłącznika lub wbudowanego sterowania zasilaniem. Użyj multimetru lub sprzętu testowego, aby dotknąć dostępnych pinów adaptera i zmierzyć napięcia oraz zweryfikować linie. Po zakończeniu testowania wyłącz zasilacz przed odłączeniem adaptera.

Zalecenia

Aby zapewnić bezpieczne i dokładne testowanie, odłącz wszystkie obciążenia systemowe i urządzenia peryferyjne przed użyciem adaptera mostka. Używaj izolowanych sond multimetru, przestrzegaj poprawnej polaryzacji podczas pomiaru i unikaj dotykania odsłoniętych styków, gdy zasilacz jest włączony. Używaj adaptera wyłącznie do diagnostyki i tymczasowego zasilania; nie używaj go jako stałego rozwiązania okablowania.
